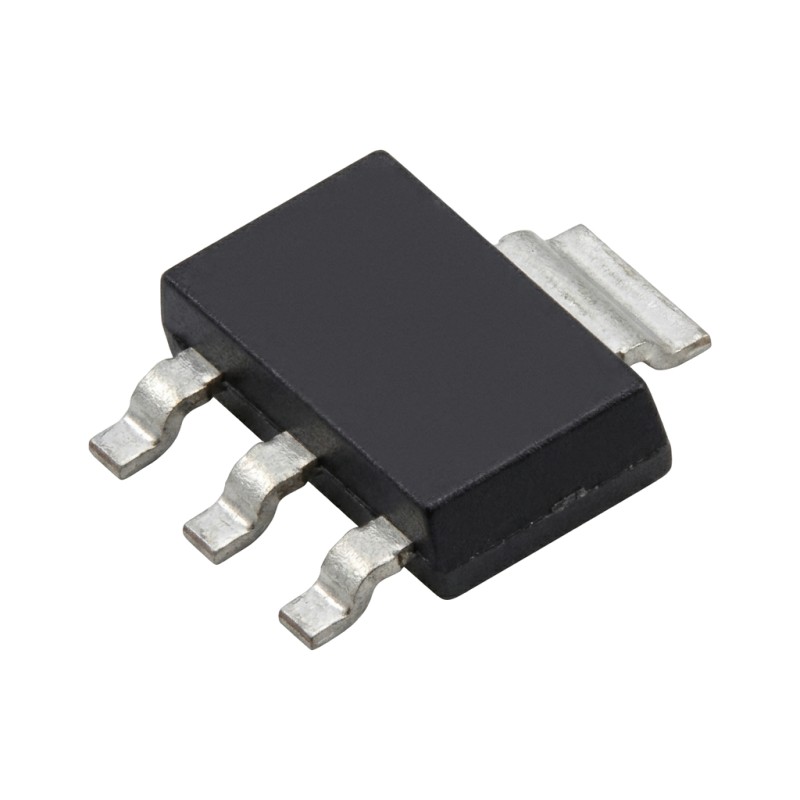

LT1963A-1.5 - Линейный стабилизатор напряжения 1,5 В / 1,5 А

Описание

LT1963A-1.5 от Linear Technology (Analog Devices) — это линейный LDO-регулятор с фиксированным выходным напряжением 1,5 В и максимальным выходным током 1,5 А. Устройство отличается низким падением входного напряжения, обычно составляющим 340 мВ при полной нагрузке, и быстрым откликом на изменения тока нагрузки. Низкий уровень выходного шума 40 мкВ RMS в полосе пропускания от 10 Гц до 100 кГц позволяет использовать его в приложениях, требующих стабильного источника питания, включая радиочастотное оборудование, аналоговые схемы и цифровые системы, работающие от источника питания 1,5 В.

Микросхема LT1963A-1.5 обычно потребляет 1 мА тока покоя, а в режиме выключения, управляемом входом SHDN, потребление тока падает до менее чем 1 мкА. Вывод SENSE компенсирует падение напряжения на цепях между регулятором и нагрузкой. Для корректной работы требуется выходной конденсатор емкостью не менее 10 мкФ. Устройство поддерживает керамические, танталовые и электролитические конденсаторы при условии правильного выбора их эквивалентного последовательного сопротивления (ESR). Встроенная защита включает ограничение тока, тепловую защиту и защиту от обратной полярности питания.

Характеристики

• Производитель: Linear Technology (Analog Devices)
• Модель: LT1963A-1.5
• Тип: линейный стабилизатор LDO
• Выходное напряжение: 1,5 В
• Максимальный выходной ток: 1,5 А
• Минимальное входное напряжение при нагрузке 1,5 А: 2,1 В (типичное значение), 2,5 В (максимальное значение).
• Падение напряжения LDO: 340 мВ (типичное значение при 1,5 А)
• Ток покоя: 1 мА (типичный)
• Ток в выключенном состоянии: менее 1 мкА
• Уровень шума выходного напряжения: 40 мкВ среднеквадратичного значения (от 10 Гц до 100 кГц).
• Подавление пульсаций источника питания: 63 дБ (типичное значение при 120 Гц)
• Минимальная емкость выходного конденсатора: 10 мкФ.
• Рекомендуемое минимальное эквивалентное последовательное сопротивление (ESR) конденсатора емкостью 10 мкФ при напряжении 1,5 В: 20 мОм.
• Вход SHDN для управления режимом выключения
• Выходной сигнал ENSE для компенсации падения напряжения.
• Диапазон рабочих температур разъема: от -40°C до 125°C
• Защита: от короткого замыкания, перегрева, обратной полярности и обратного напряжения.
