2,9-дюймовый трехцветный электронный дисплей с разрешением 296 × 128 пикселей — Adafruit 4778

Описание

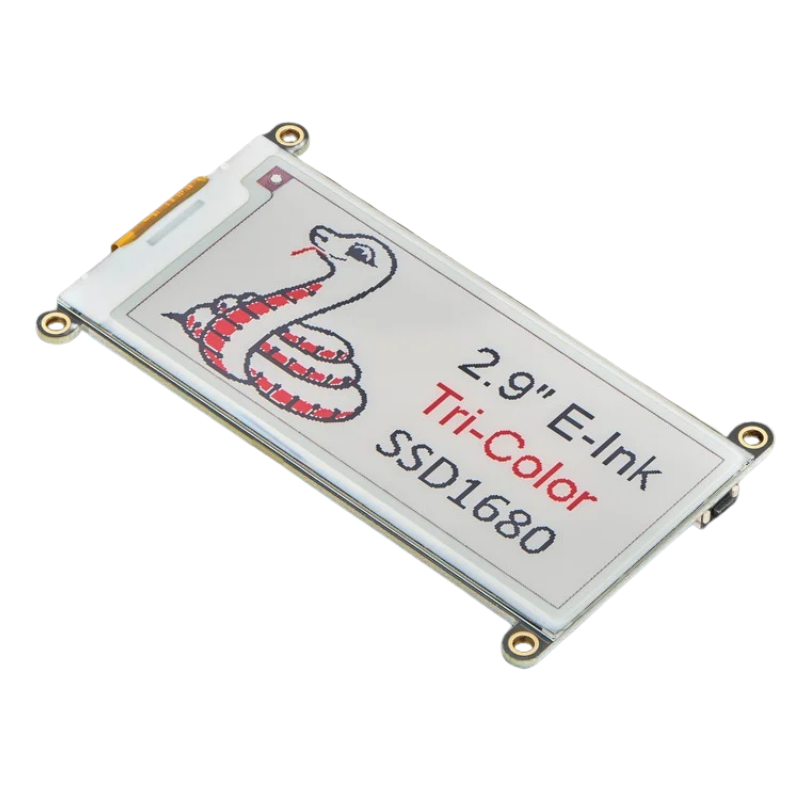

МодульAdafruit 2.9-дюймовый трехцветный eInk/ePaper дисплей FeatherWing - SSD1680сочетает в себе электронный бумажный дисплей с диагональю.2,9″с платой формата FeatherWing. Панель имеет разрешение.296 × 128 пикселейи отображает графику черного и красного цвета на светлом фоне. Технология электронной бумаги сохраняет отображаемое изображение даже после отключения питания, поэтому модуль может использоваться в электронных этикетках, индикаторах, часах, информационных устройствах и других проектах, где содержимое экрана периодически меняется.

В текущей версии используется контроллер.SSD1680Он работает с библиотеками Adafruit для Arduino и CircuitPython. Дисплей обменивается данными через шину.СПИПри разрешении 296 × 128 пикселей и 2 битах на пиксель буфер изображения требует приблизительно9,5 КБ памятиВот почему на плате есть дополнительная схема.SRAMПамять использует ту же шину SPI, что и дисплей, и может хранить буфер изображения, не занимая значительную часть оперативной памяти микроконтроллера.

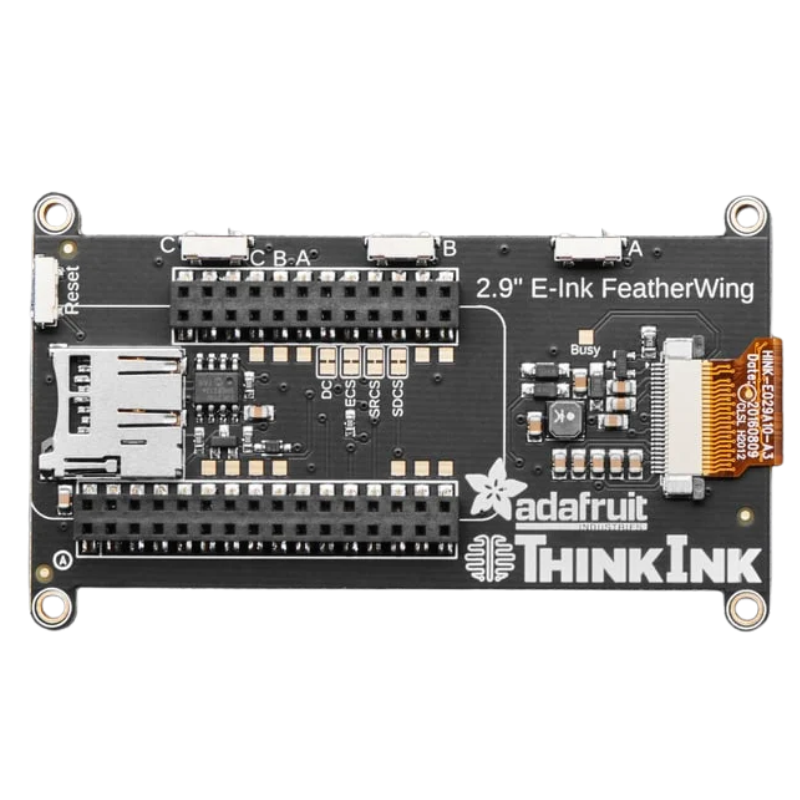

На тарелке также содержитсяслот для microSDПредназначен для хранения изображений, текстовых файлов и других данных, используемых проектом. Карта microSD и SRAM используют общую шину SPI и имеют отдельные линии выбора микросхемы (Chip Select). Также доступно3 дополнительные кнопкикоторые можно использовать в пользовательском интерфейсе, если подключенная плата Feather имеет соответствующие линии GPIO.

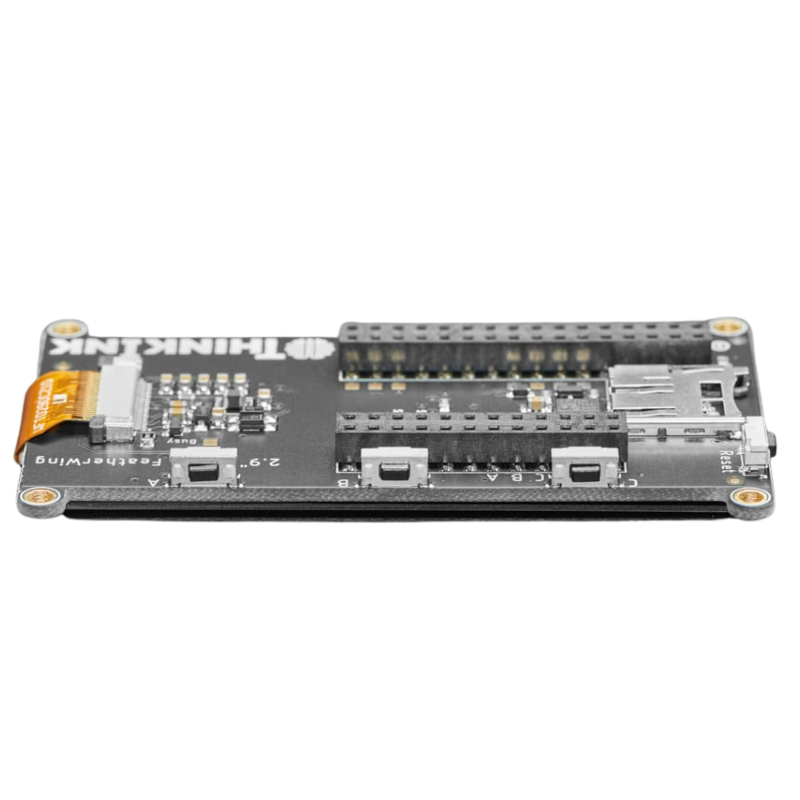

Модуль FeatherWing поставляется в собранном и протестированном виде, с предварительно установленными разъемами для прямого подключения к совместимой плате Feather. Стандартное подключение не требует пайки. Благодаря дополнительной памяти SRAM модуль может работать и с микроконтроллерами с ограниченным объемом ОЗУ.

Характеристики

• Номер продукта: Adafruit 4778
• Модель: 2,9-дюймовый трехцветный eInk/ePaper дисплей FeatherWing
• Тип дисплея: электронная бумага / электронные чернила
• Диагональ: 2,9 дюйма
• Разрешение: 296 × 128 пикселей
• Цвета изображения: черный / красный
• Фон: светлый/белый
• Контроллер дисплея: SSD1680
• Интерфейс: SPI
• Дополнительная память: SRAM
• Слот для карты памяти: microSD
• Количество дополнительных кнопок: 3
• Совместимость программного обеспечения: Arduino / CircuitPython / Adafruit_GFX
• Формат доски: FeatherWing
• Монтаж: разъемы для прямого подключения платы Feather.
• Пайка для стандартного соединения Feather: не требуется.
