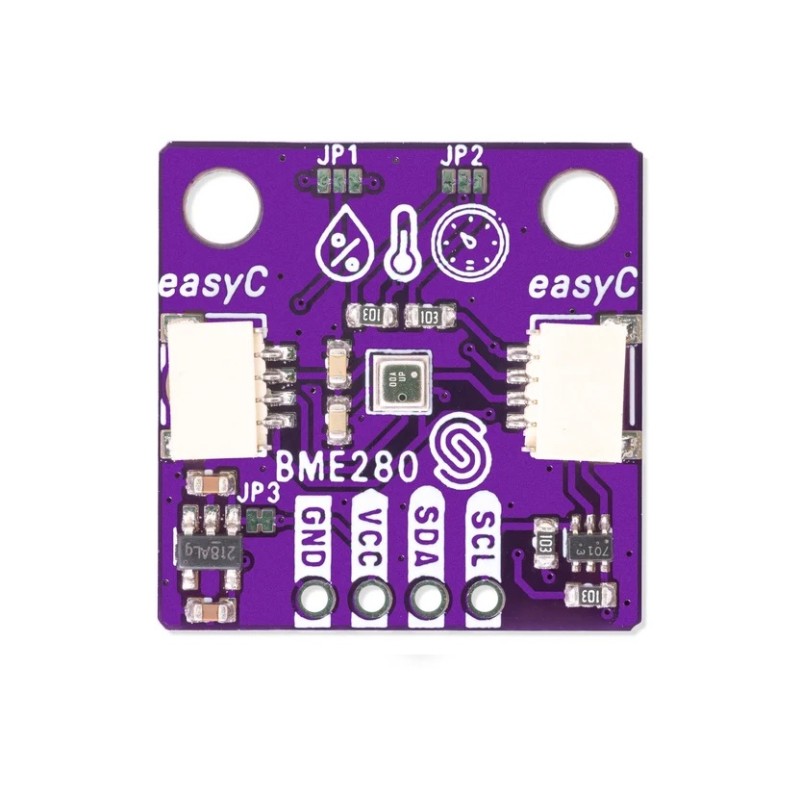

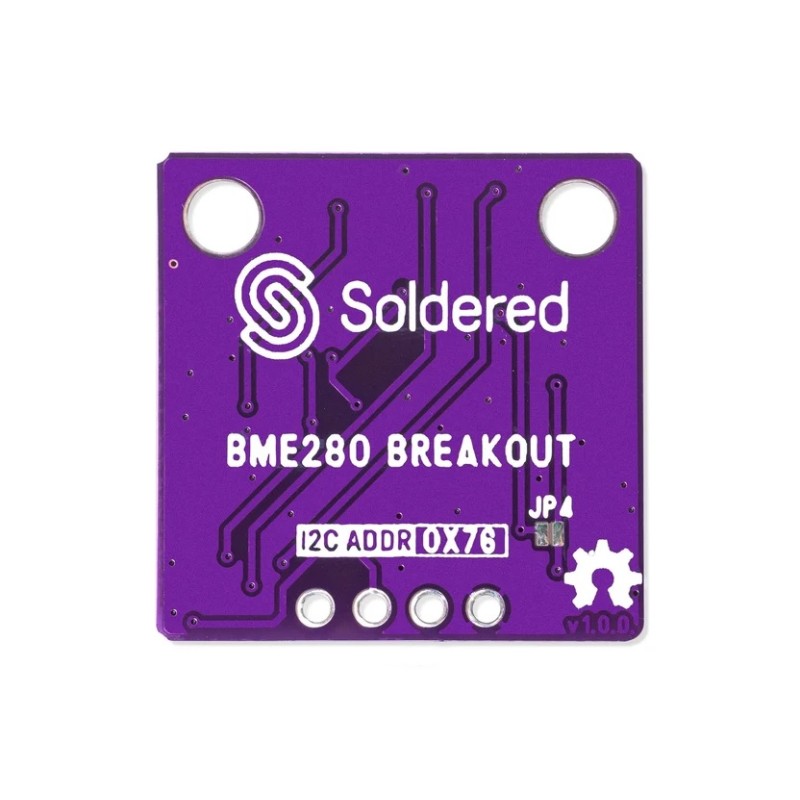

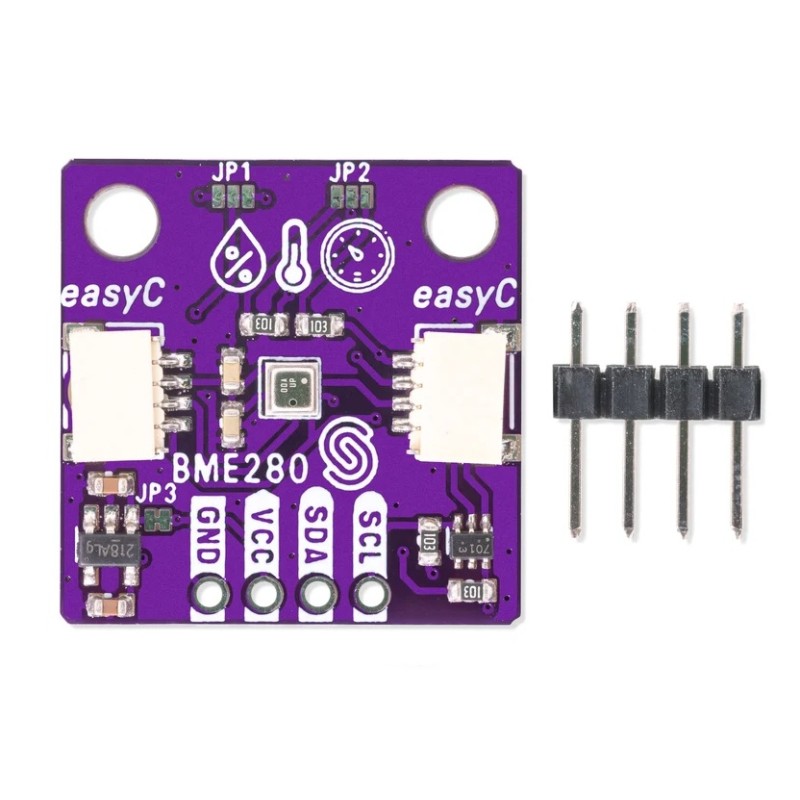

Датчик температуры, влажности и давления BME280 — припаянный.

Описание

Модуль экологического датчикаПлатформа датчика окружающей среды BME280Пайка использует системуBME280Изготовлено компанией Bosch для измерения температуры, относительной влажности и атмосферного давления. Диапазон измерения температуры:от -40 до 80°С, влажностьот 0 до 100%и давлениеот 30 до 110 кПаНа основе измеренного давления также можно рассчитать приблизительную высоту над уровнем моря.

Производитель гарантирует точность измерения температуры.±1°С, влажность±2%и давление±12 ПаПотребление тока во время измерения составляет приблизительно1 мАВ режиме ожидания, при этом уровень падает ниже определенного значения.5 мкАПараметры позволяют использовать модуль в таких приложениях, как метеостанции, регистраторы состояния окружающей среды, системы автоматизации и устройства для мониторинга условий внутри помещений.

Связь с микроконтроллером осуществляется по шине.I2Cпо постоянному адресу0x76Помимо контактов VCC, GND, SDA и SCL, плата имеет2 разъема QwiicЭто позволяет осуществлять беспаечное соединение с совместимой системой. BME280 поддерживает спящий, принудительный и нормальный режимы, что позволяет настраивать частоту измерений и энергопотребление в соответствии с требованиями вашего приложения.

Система измерения работает на основе логики.3,3 Впри этом встроенный стабилизатор позволяет подавать на плату напряжение.3,3 В или 5 ВРазмеры модуля следующие:22 × 22 ммДиаметр монтажных отверстий3,2 ммподходят для винтов M3.

Характеристики

• Измерение
  • Система измерения:BME280
  • Измеренные значения: температура, относительная влажность, атмосферное давление.
  • Диапазон измерения температуры:от -40 до 80°С
  • Точность измерения температуры:±1°С
  • Диапазон измерения влажности:от 0 до 100%
  • Точность измерения влажности:±2%
  • Диапазон измерения давления:от 30 до 110 кПа
  • Точность измерения давления:±12 Па
  • Умение рассчитывать высоту на основе давления
• Коммуникация
  • Интерфейс:I2C
  • I2C-адрес:0x76
  • Разъемы:2 × Qwiic
  • Контакты: VCC, GND, SDA, SCL
• Источник питания
  • Логический уровень системы:3,3 В
  • Питание платы:3,3 В или 5 В
  • Встроенный регулятор напряжения
  • Потребление тока во время измерения:1 мА
  • Потребление энергии в режиме ожидания:<5 мкА
• Механические параметры
  • Размеры плитки:22 × 22 мм
  • Диаметр отверстий для штыревого разъема:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
