PIR-датчик движения 3-5 м 100° 2,7-12 В - припаянный

Описание

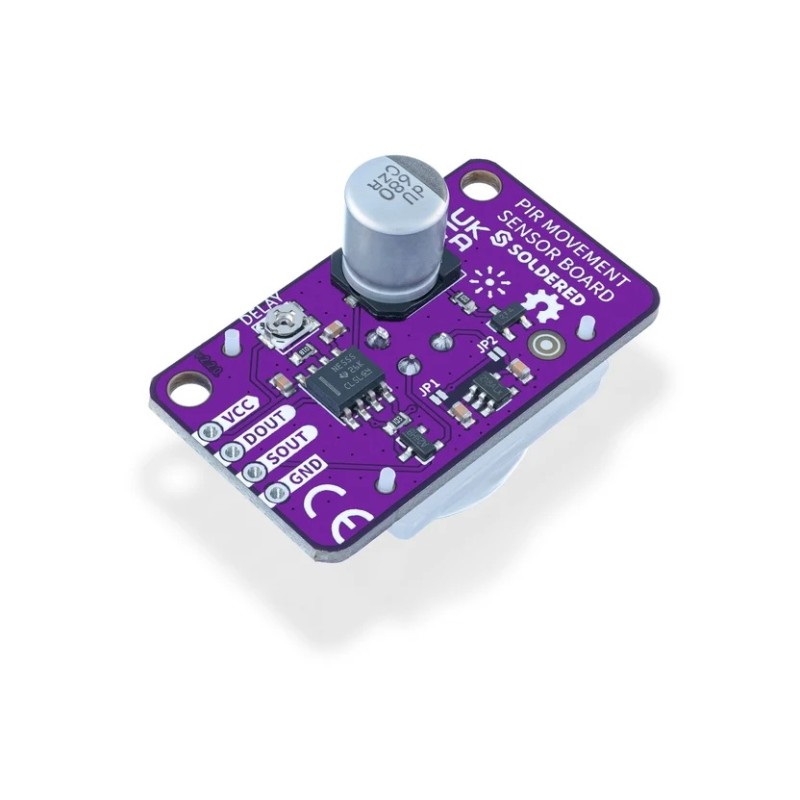

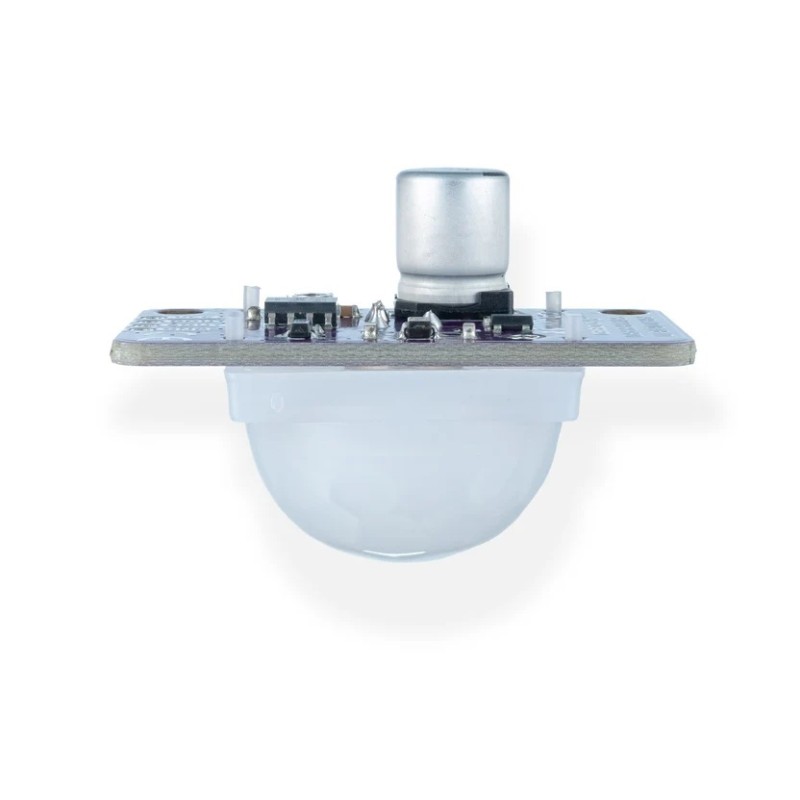

Модуль датчика движенияПлата датчика движения PIRДатчик движения, работающий в режиме пайки, обнаруживает движение на основе изменений инфракрасного излучения в поле зрения датчика. Этот пассивный метод обнаружения не требует от датчика излучения энергии. Датчик реагирует, помимо прочего, на движение человека и может использоваться в системах сигнализации, автоматическом освещении, системах управления энергопотреблением и других проектах, требующих обнаружения движения.

Диапазон обнаружения составляет3–5 ми угол обзора достигает100°При обнаружении движения цифровой выход переходит в высокое состояние, что позволяет считывать сигнал непосредственно через цифровой вход Arduino, Dasduino или другого микроконтроллера. Потенциометр, расположенный на плате, используется для регулировки задержки.

Плата обеспечивает два выходных сигнала.ЮГпередает прямой сигнал от датчика, в то время какТЕСТОобеспечивает задержку сигнала. Другие выводы включают в себя:ВКЦиЗемляПроизводитель указывает номинальную задержку.2с.

Диапазон напряжения питания составляет2,7–12 Ви размеры пластины38 × 22 ммДиаметр монтажных отверстий3,2 ммПредназначены для винтов M3. Производитель предоставляет документацию по программированию и аппаратному обеспечению, а также файлы проекта с открытым исходным кодом.

Характеристики

• Обнаружение движения
  • Тип датчика:ПИР
  • Диапазон обнаружения:3–5 м
  • Угол обнаружения: до100°
  • Задерживать:2с
  • Регулировка задержки с помощью потенциометра.

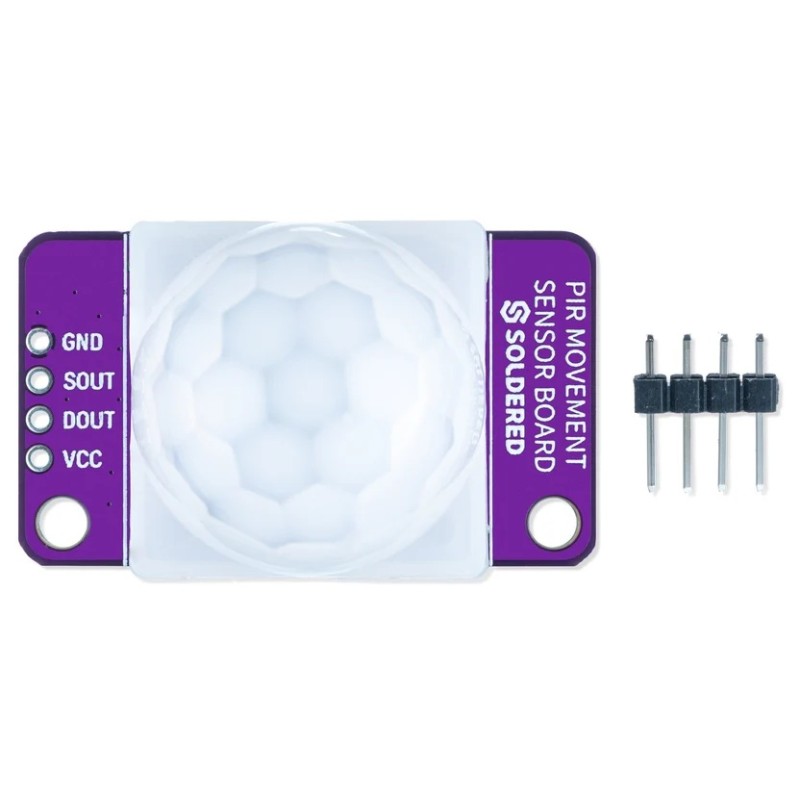

• Производные
  • VCC: источник питания
  • GND: Месса
  • SOUT: прямой сигнал датчика
  • DOUT: Задержанный выходной сигнал
  • Цифровая сигнализация обнаружения движения с высоким уровнем сигнала.
• Источник питания
  • Напряжение питания:2,7–12 В
• Механические параметры
  • Размеры плитки:38 × 22 мм
  • Диаметр отверстий для штыревого разъема:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
