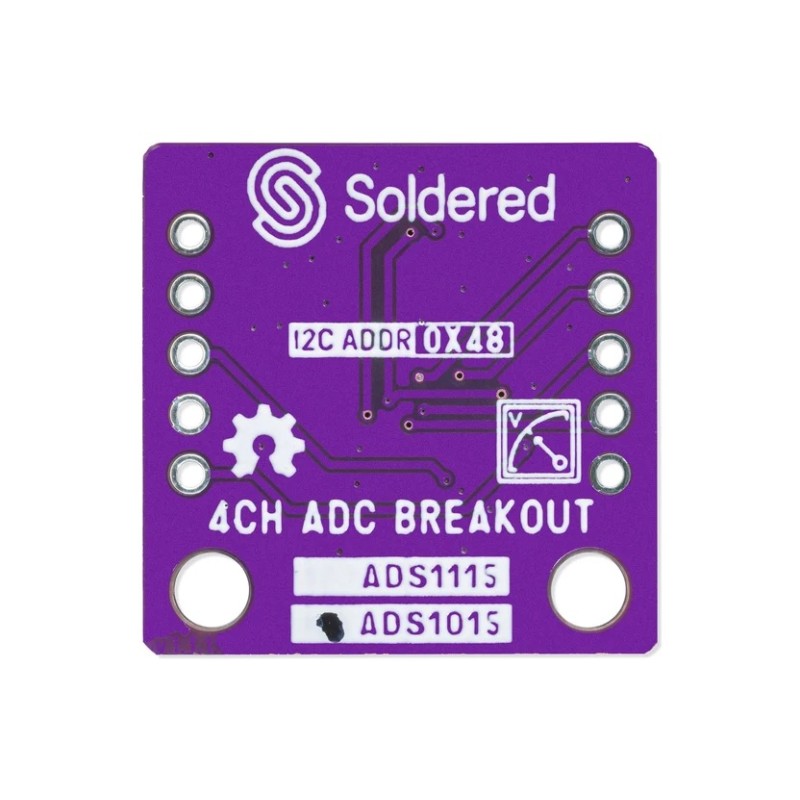

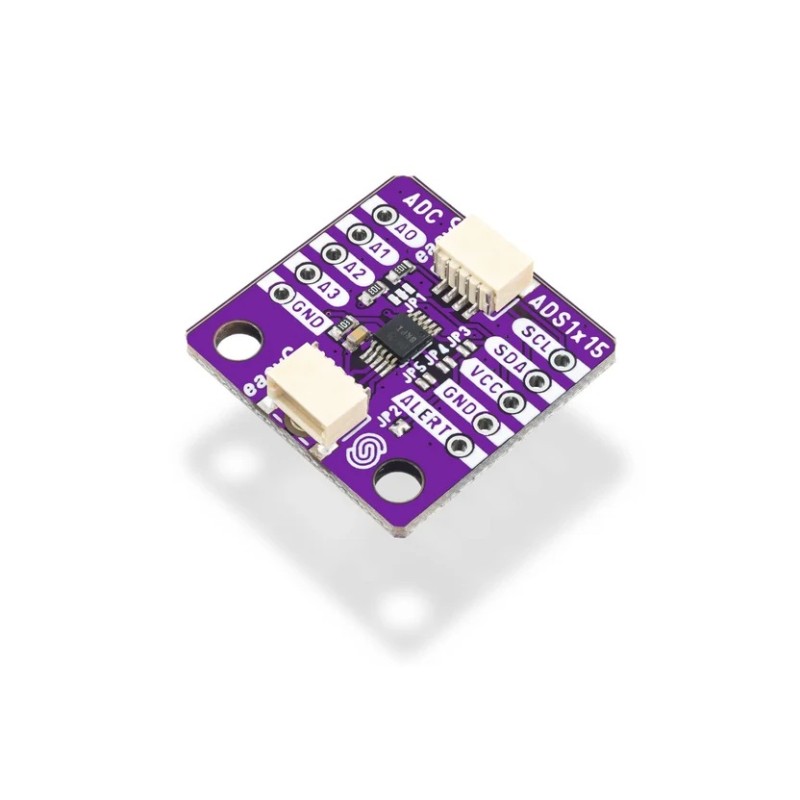

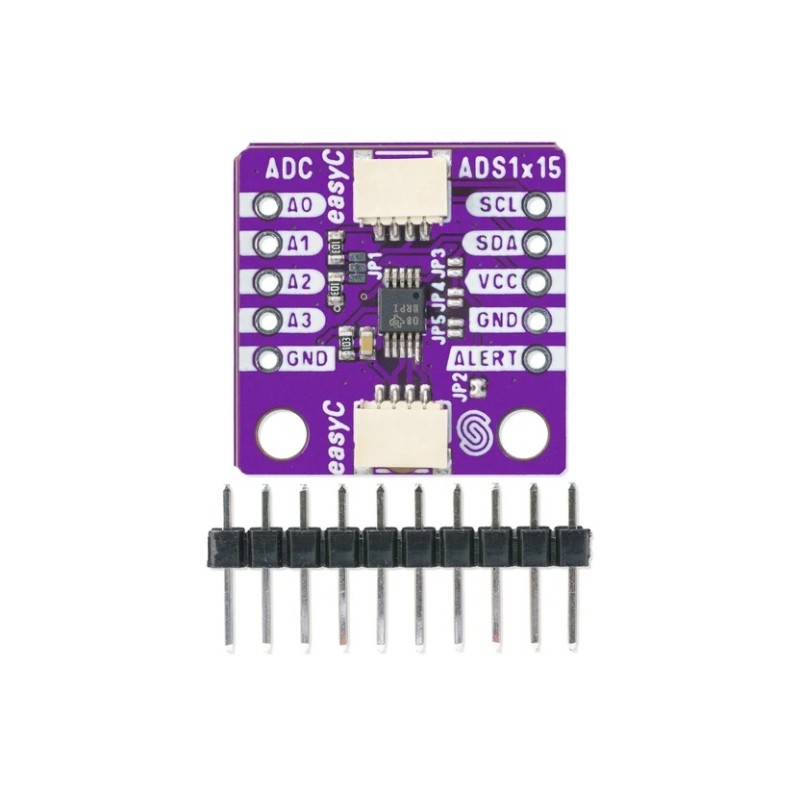

ADS1015 12-битный 4-канальный I2C PGA АЦП - припаянный

Описание

Модуль аналого-цифрового преобразователя12-битный АЦП ADS1015, 4-канальный, с разъемом PGA.Технология Soldered позволяет проводить измерения аналоговых сигналов с высоким разрешением.12 битИспользуемая системаADS1015Он обеспечивает четыре несимметричных входа или два дифференциальных канала. Модуль может использоваться для расширения измерительных возможностей плат разработки и микроконтроллеров, включая системы сбора данных и системы, работающие с аналоговыми датчиками.

Связь с микроконтроллером осуществляется по шине.I2CМодуль поддерживает четыре аппаратно выбираемых адреса, что позволяет подключать несколько преобразователей к одной шине. Адрес по умолчанию —0x48Два разъемаQwiicСовместимость с easyC и STEMMA QT позволяет подключать совместимые платы и модули без пайки.

ВстроенныйПрограммируемый усилитель PGAПозволяет согласовать диапазон измерения преобразователя с амплитудой измеряемого сигнала. ADS1015 поддерживает программируемую скорость преобразования.от 128 до 3,3 тыс. SPSВыводТРЕВОГАможет выступать в качестве выходного сигнала прерывания программируемого компаратора, позволяя микроконтроллеру реагировать на превышение заданного порогового значения без постоянного опроса преобразователя.

Плата работает от напряжения питания.3,3 Ви у него есть размеры22 × 22 ммПроизводитель заявляет, что потребление электроэнергии составляет приблизительно150 мкАв режиме непрерывного преобразования с максимальной скоростью 3,3 кГц. Два монтажных отверстия диаметром3,2 ммподходят для винтов M3.

Характеристики

• Преобразователь и измерение
  • Система:ADS1015
  • Тип: Аналого-цифровой преобразователь (АЦП)
  • Разрешение:12 бит
  • Количество записей:4 односторонних или 2 дифференциальных
  • Программируемая скорость преобразования:128SPS–3,3kSPS
  • Встроенный программируемый усилительПГА
  • Программируемый компаратор, вывод сигнала тревоги
• Коммуникации и соединители
  • Интерфейс:I2C
  • Адрес I2C по умолчанию:0x48
  • Четыре аппаратно выбираемых адреса I2C
  • Разъемы:2 × Qwiicсовместимо с easyC и STEMMA QT
  • Аналоговые входы:А0, А1, А2, А3
• Источник питания
  • Напряжение питания платы:3,3 В
  • Потребление тока в режиме непрерывного преобразования: приблизительно.150 мкАпри 3,3 тыс. кадров в секунду
• Механические параметры
  • Размеры плитки:22 × 22 мм
  • Диаметр отверстий для штыревого разъема:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
