Трансивер RS-485 SN65176BDR 5 В 20 Мбит/с - припаян

Описание

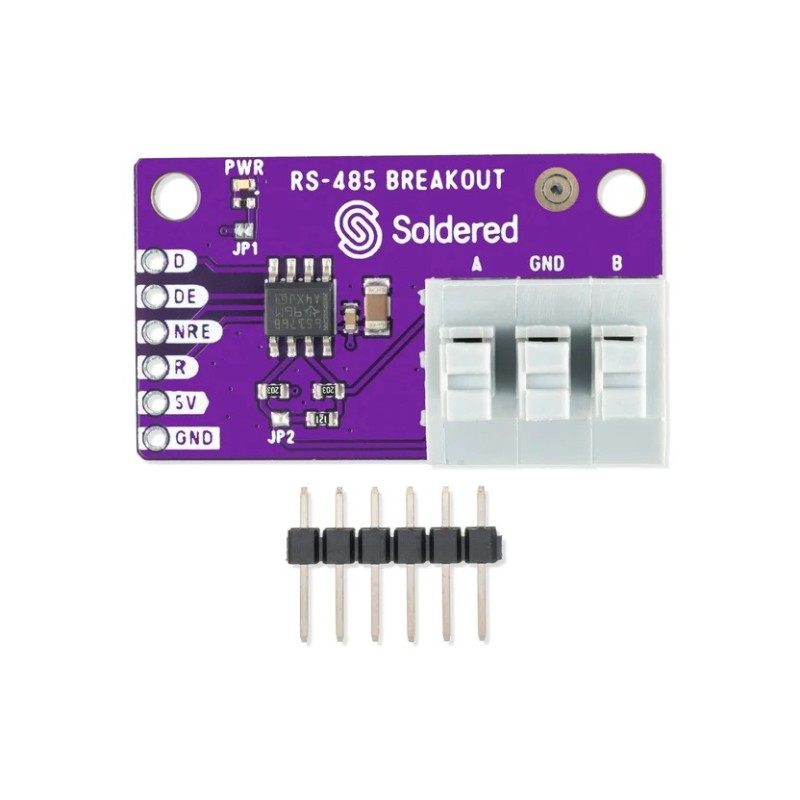

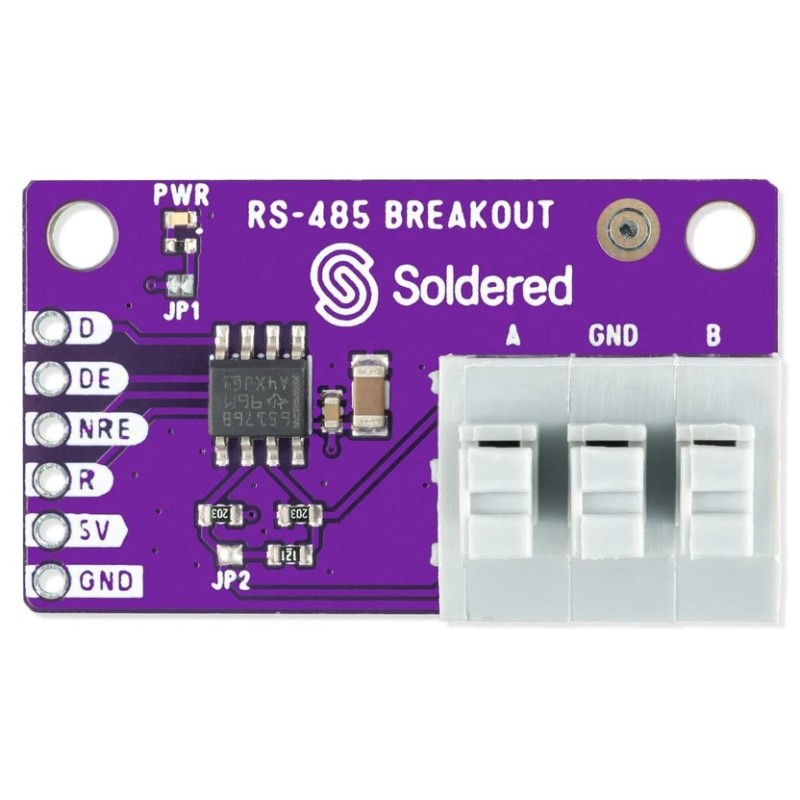

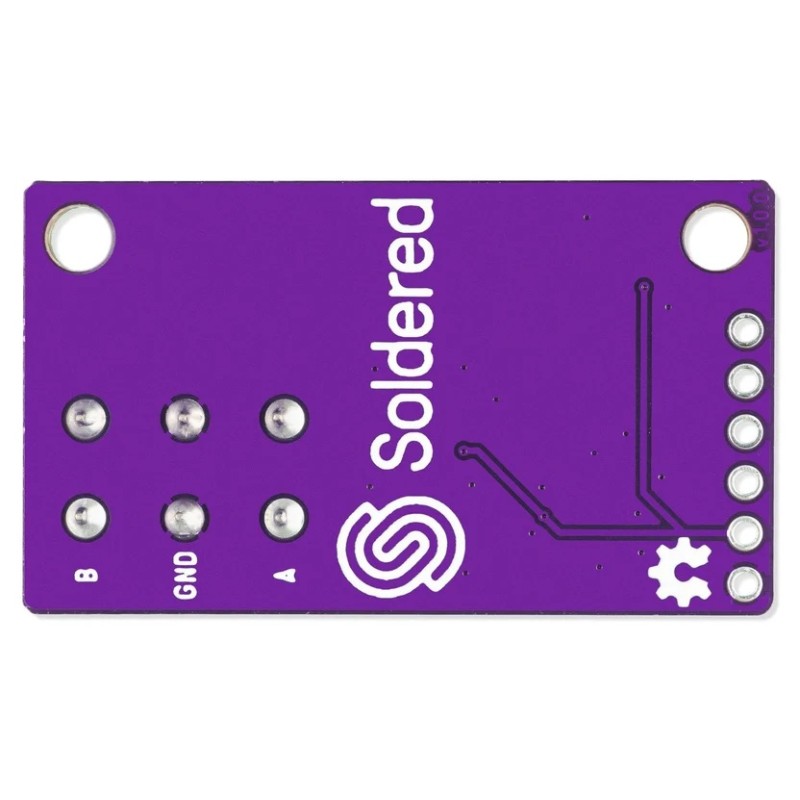

Модуль приемопередатчикаРазъем приемопередатчика RS-485Пайка использует системуSN65176BDRДля связи между микроконтроллером и шиной RS-485 система преобразует логические сигналы на стороне микроконтроллера в дифференциальные сигналы шины и выполняет преобразование в обратном направлении. Дифференциальная передача повышает устойчивость связи к помехам, что позволяет модулю работать в системах автоматизации, управления, многоузловых сетях и промышленных установках.

Приемопередатчик поддерживает двунаправленную передачу данных со скоростью до20 Мбит/сПроизводитель заявляет, что связь возможна на расстоянии до1200 мФактическая скорость и достижимая дальность зависят от таких факторов, как длина и параметры кабеля, топология шины и условия эксплуатации.AiBиспользуются для передачи дифференциального сигнала RS-485.

На стороне микроконтроллера имеются доступные контакты.Dдля данных, направляемых передатчику иRдля данных от приемника. ЛинииДЕiНРЕОбеспечивает управление передатчиком и приемником. Встроенный оконечный резистор.120 Омможно соединить с помощью перемычкиJP2когда плата работает в конце шины RS-485.

Для работы модуля требуется источник напряжения.5Ва производитель предоставляет данные о текущем потреблении отот 120 мкА до 500 мкАРазмеры пластины следующие:38 × 22 ммМикросхема SN65176BDR соответствует требованиям стандартов ANSI TIA/EIA-422-B и TIA/EIA-485-A и включает в себя средства защиты, в том числе ограничение тока и тепловое отключение.

Характеристики

• Приемопередатчик
  • Система:SN65176BDR
  • Стандарт коммуникации:РС-485
  • Двусторонняя передача данных
  • Максимальная скорость передачи:20 Мбит/с
  • Дальность связи: до1200 м
  • Дифференциальная передача с использованием линий А и В
• Выводы и завершение
  • D: Ввод данных передатчика
  • R: Вывод данных приемника
  • DE: включите передатчик
  • NRE: включите ресивер
  • A: неинвертирующая шина RS-485
  • B: инвертирование линии шины RS-485
  • Встроенный оконечный резистор:120 Ом
  • Подключение клеммы с помощью перемычки JP2.
• Источник питания
  • Напряжение питания:5В
  • Потребляемая мощность:120–500 мкА
• Механические параметры
  • Размеры плитки:38 × 22 мм
  • Распиновка растра:2,54 мм
