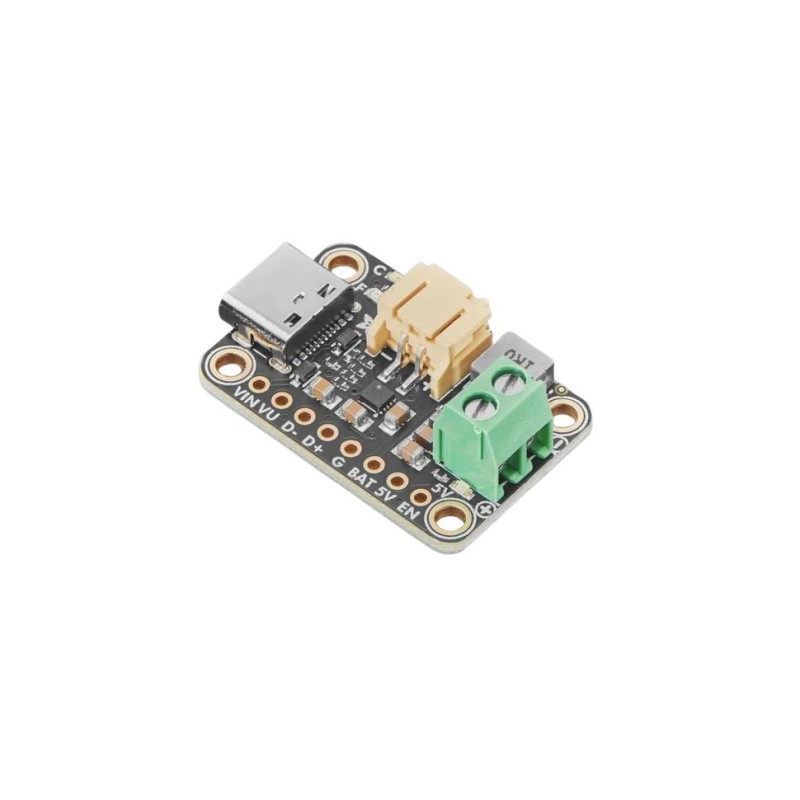

BQ25185 USB DC солнечное зарядное устройство — модуль зарядки с преобразователем 5 В

Описание

Модуль зарядного устройства со встроенным преобразователем постоянного тока представляет собой комплексное решение для электроники, требующей напряжения 5 В. Он позволяет заряжать батареи от различных источников, таких как...USB, постоянного тока или солнечные панеличто делает его исключительно универсальным. В нем используется усовершенствованный чип зарядки BQ25185 и преобразователь TPS61023, обеспечивающиевысокая эффективность и максимальное использование энергииХранится в батарее. Модуль предназначен для питания микроконтроллеров и других устройств, требующихстабилизированное напряжение 5 ВПросто подключите батарею емкостью 500 мАч или больше к 2-контактному разъему JST PH, и через винтовой разъем будет доступно выходное напряжение 5 В. Поддержка солнечной зарядки позволяет системе оптимизировать потребление тока, избегая падения напряжения и обеспечивая эффективное использование солнечной энергии. Плата имеет три встроенных светодиода, которые отображают рабочее состояние: зарядка, ошибка и активность 3,3 В. Это решениеподключи и играйЭтот модуль подходит для проектов с питанием от батарей, таких как микроконтроллеры, системы IoT и портативные устройства. Возможность регулировки зарядного тока и дополнительные функции, такие как отключение преобразователя 5 В, повышают гибкость применения модуля.

Характеристики

• Источник питания: USB-C, постоянный ток (5–18 В) или солнечные панели (5–7 В).
• Преобразователь: стабилизированное выходное напряжение 5 В, ток 1 А.
• Поддержка аккумуляторов: 2-контактный разъем JST PH для аккумуляторов емкостью 500 мАч и более.
• Зарядный ток: по умолчанию 1 А, может быть уменьшен до 500 мА.
• Светодиодные индикаторы:
  • Оранжевый (зарядка)
  • Красный (ошибка)
  • Зеленый (активное напряжение 3,3 В)
• Режим энергосбережения: автоматическое переключение между источниками питания.
• Вход постоянного тока/солнечного питания регулирует потребляемый ток для оптимальной работы солнечной панели.
• Возможность контролировать напряжение батареи
• Размеры: 28,70 x 19,05 мм

Включено

• Модуль солнечного зарядного устройства USB DC BQ25185
• 8-контактный разъем с золотым штифтом
