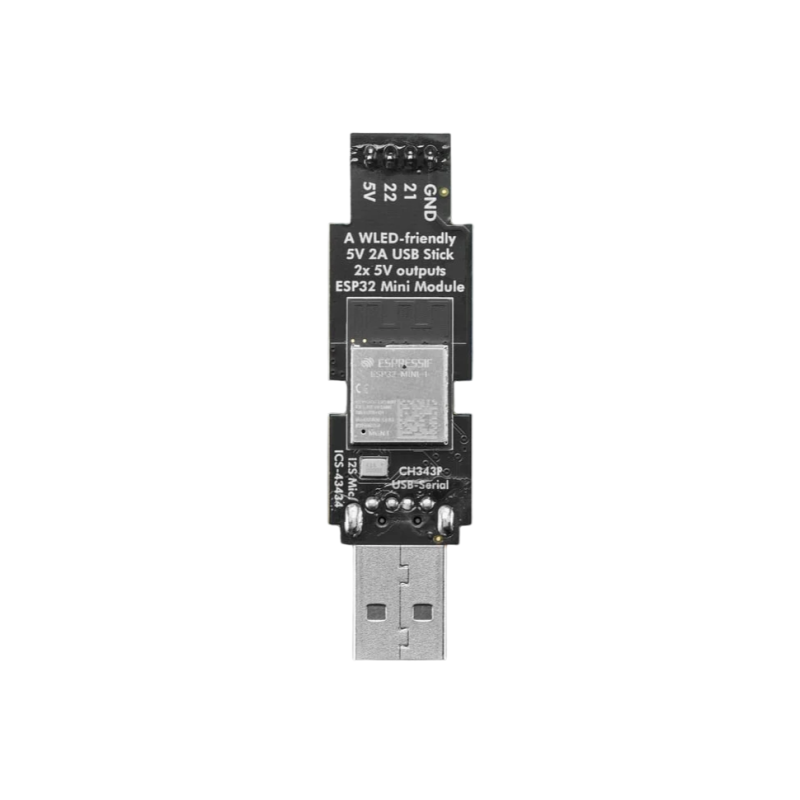

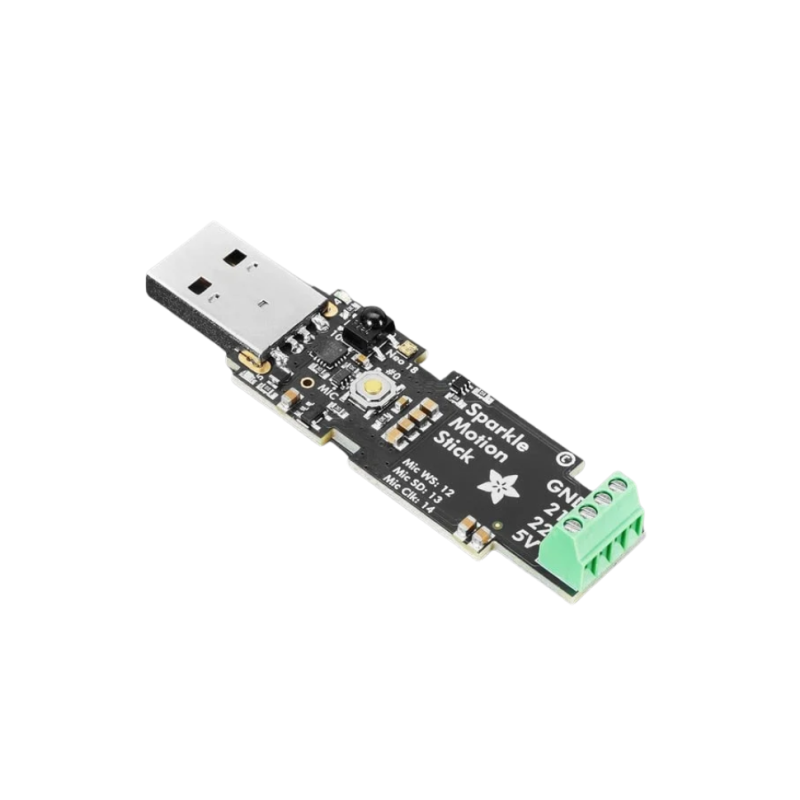

Драйвер светодиода WLED ESP32 USB - Adafruit 6332

Описание

Контроллер Adafruit Sparkle Motion StickПредназначен для создания компактных инсталляций с адресуемыми светодиодами, особенно для проектов, использующих программное обеспечение WLED. Конструкция основана на двухъядерном чипе ESP32 240 МГц с 4 МБ флэш-памяти и поддержкой Wi-Fi, Bluetooth LE и Bluetooth Classic. Питание осуществляется напрямую черезРазъем USB Type Aс максимальным количеством входных параметров.5 В/2 АСхема питания имеет функцию самовосстановления.Предохранитель 2 А.

Совет предоставляетдва светодиодных сигнальных выходалогические уровни которых смещены до 5 В. Вместе с линиями питания 5 В и GND они позволяют подключать совместимые адресуемые источники света. Винтовые клеммы позволяют выполнять беспаечные соединения. ВстроенныйUSB-UART преобразовательФункция автоматического сброса упрощает программирование ESP32.

Микрофон I2SЭто позволяет создавать световые эффекты, чувствительные к звуку, а инфракрасный приемник, подключенный к GPIO 10, позволяет использовать ИК-пульт для управления проектом. Аппаратное обеспечение также включает в себя кнопку пользователя на GPIO 0, красный светодиод на GPIO 4 и небольшой светодиод NeoPixel на GPIO 18.

Sparkle Motion Stick также может работать как компактная плата ESP32 с программным обеспечением, созданным с использованием...Arduino, ESP-IDF, MicroPython или CircuitPythonПо сравнению с более крупной платой Sparkle Motion, версия Stick поддерживает только питание от 5 В, имеет меньше выходов и не имеет контактов I2C/GPIO для подключения дополнительных аксессуаров. Размеры платы составляют 67,5 x 18,6 x 11,7 мм, а вес — 7,5 г.

Характеристики

• Микроконтроллер и связь
  • Производитель: Adafruit
  • Номер изделия: 6332
  • Серия: Sparkle Motion
  • Микроконтроллер: ESP32
  • Процессор: двухъядерный Tensilica, 240 МГц.
  • Флэш-память: 4 МБ
  • Беспроводное подключение: Wi-Fi, Bluetooth LE, Bluetooth Classic.
  • Программирование: USB-UART преобразователь с функцией автоматического сброса.
  • Поддерживаемые среды разработки: WLED, Arduino, ESP-IDF, MicroPython, CircuitPython
• управление светодиодами
  • Количество выходных сигналов: 2
  • Уровень выходного сигнала: 5 В
  • Контакты питания светодиода: 5 В, GND
  • Подключение кабеля: винтовые клеммы
  • Встроенный NeoPixel: GPIO 18
  • Встроенный красный светодиод: GPIO 4
• Дополнительные функции
  • Микрофон: I2S
  • ИК-приемник: GPIO 10
  • Кнопка пользователя: GPIO 0
• Источники питания и проектирование
  • Источник питания: USB тип A
  • Входное напряжение: 5 В
  • Максимальный входной ток: 2 А
  • Защита: самовосстанавливающийся предохранитель 2А
  • Размеры: 67,5 x 18,6 x 11,7 мм
  • Вес: 7,5 г
