Цифровой потенциометр 5 кОм MCP4018 I2C Qwiic - припаян.

Описание

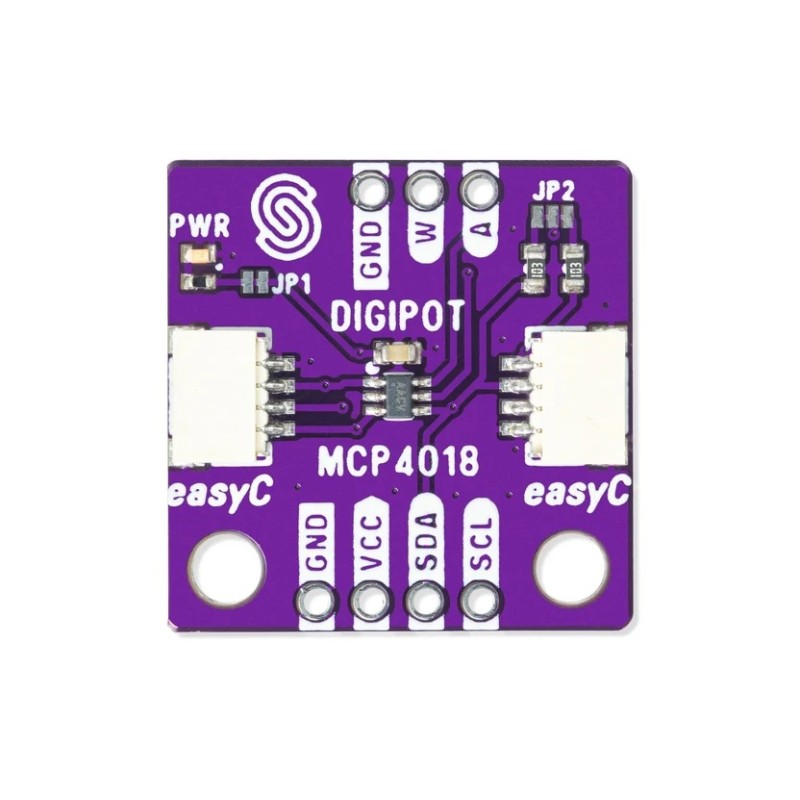

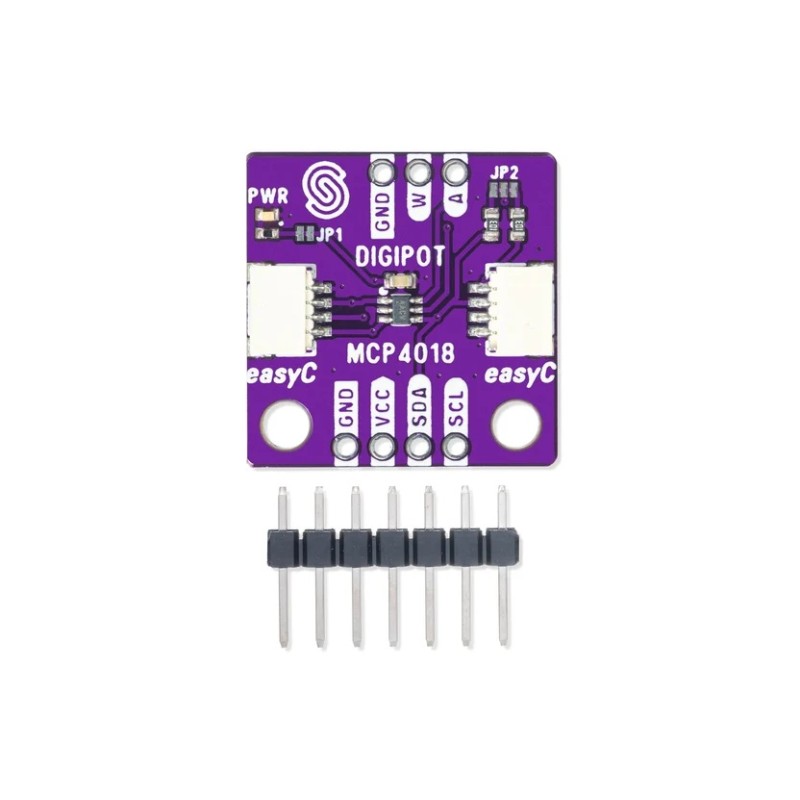

Модуль цифрового потенциометраDigipot 5k MCP4018 breakoutСистема Soldered позволяет программировать регулировку сопротивления с помощью этой технологии.MCP4018от компании Microchip. Этот вариант имеет номинальное сопротивление.5 кОми128 шагов регулировкиДанный модуль может заменить механический потенциометр в системах, требующих регулирования сопротивления с помощью микроконтроллера, в том числе при настройке параметров аналоговых цепей и уровней сигналов.

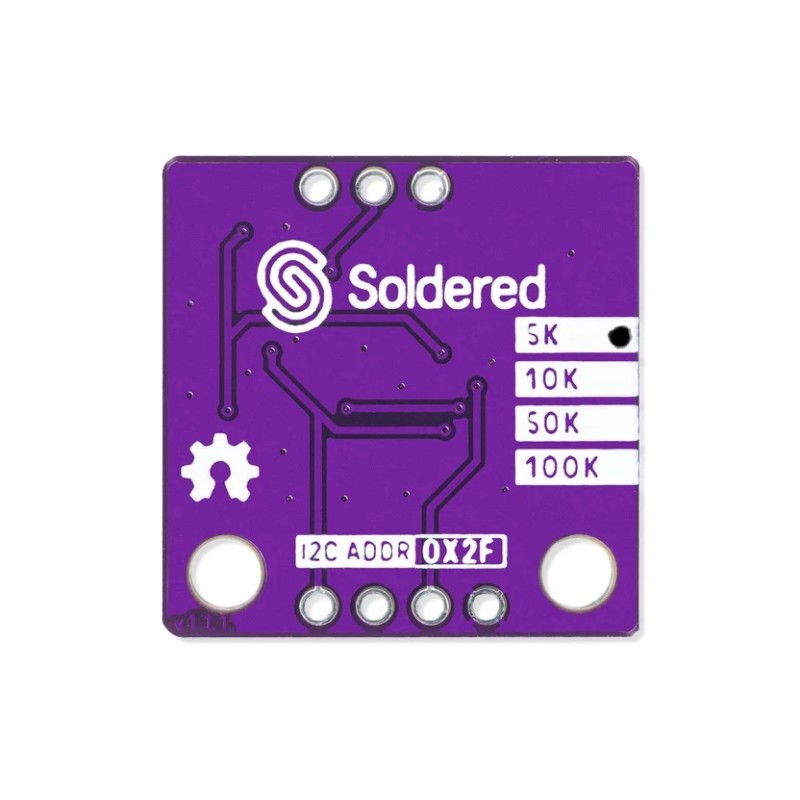

Управление осуществляется через шину.I2Cпо постоянному адресу0x2FНа плате имеются два разъема.QwiicЭто позволяет осуществлять беспаечное соединение с совместимыми платами. Подтягивающие резисторы SDA и SCL подключены к напряжению 3,3 В и могут быть отключены с помощью аппаратной перемычки.

Потенциометр предлагает128 дискретных настроекмежду минимальным и максимальным значениями сопротивления, а сопротивление ползунка составляет100 ОмПлата поддерживает диапазон напряжения питания.1,8–5 Всогласно техническим характеристикам производителя для варианта 333090.

Размеры пластины следующие:22 × 22 ммПроизводитель предоставляет библиотеку Arduino с документацией, распиновкой и файлами проектирования аппаратного обеспечения с открытым исходным кодом, чтобы упростить интеграцию модуля с вашими собственными системами.

Характеристики

• Цифровой потенциометр
  • Система:MCP4018
  • Номинальное сопротивление:5 кОм
  • Количество шагов регулировки:128
  • Сопротивление ползунка:100 Ом
• Коммуникации и соединители
  • Интерфейс:I2C
  • I2C-адрес:0x2F
  • Разъемы:2 × Qwiic
  • Подтягивающие резисторы SDA и SCL к напряжению 3,3 В с возможностью отключения.
• Источник питания
  • Напряжение питания:1,8–5 В
• Механические параметры
  • Размеры плитки:22 × 22 мм
  • Два монтажных отверстия
