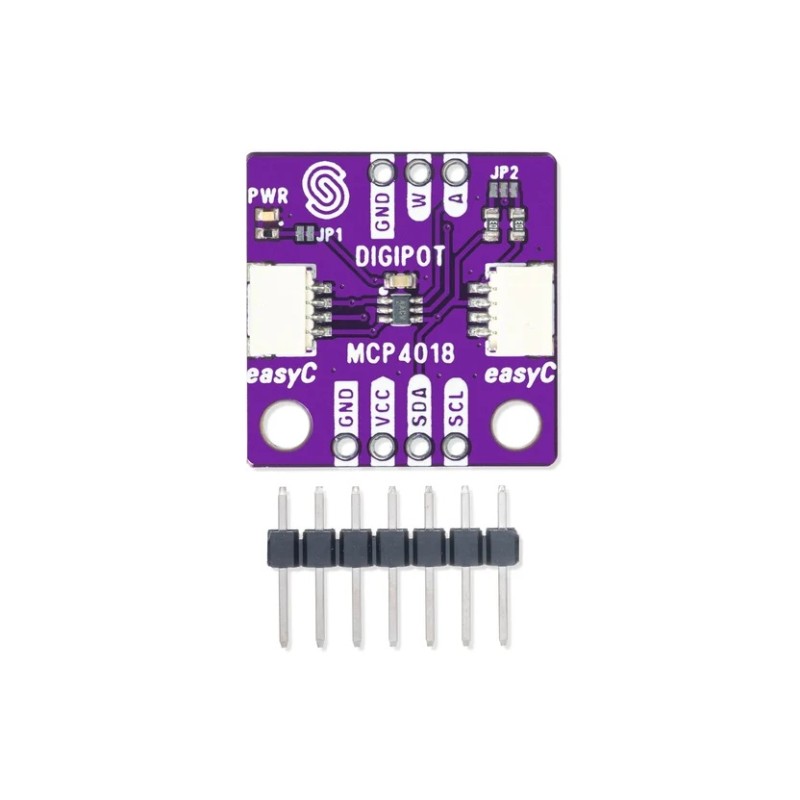

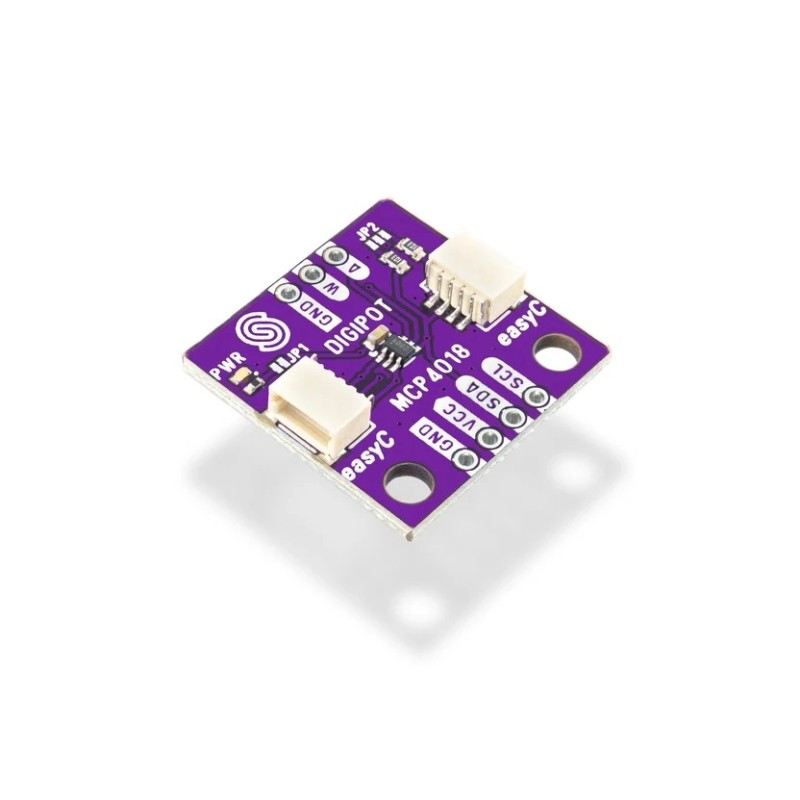

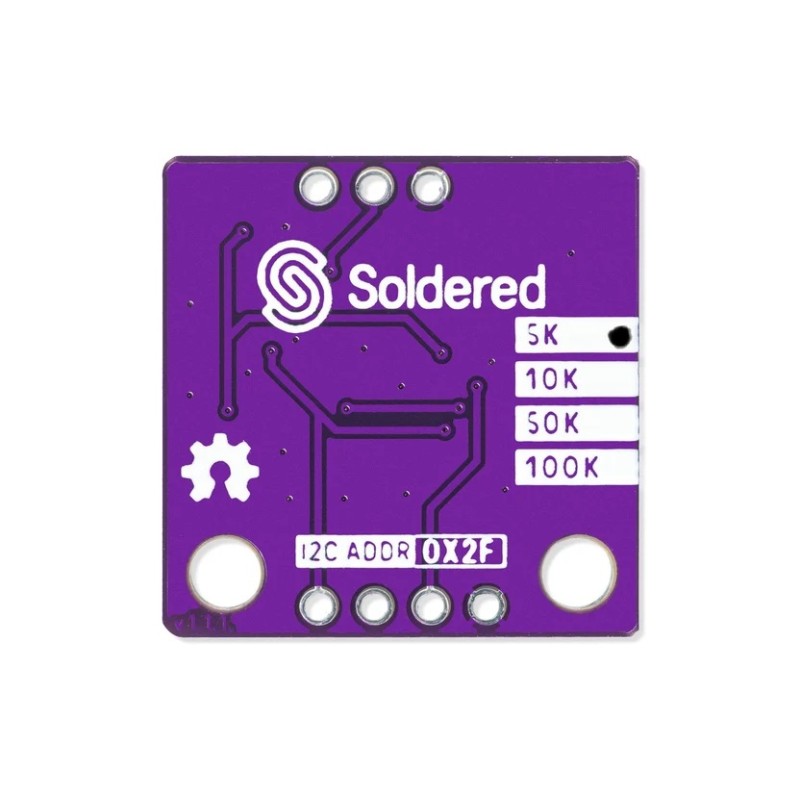

Цифровой потенциометр 100 кОм MCP4018 I2C Qwiic - припаян.

Описание

Модуль цифрового потенциометраDigipot 100k MCP4018 breakoutСистема Soldered позволяет программировать регулировку сопротивления с помощью этой технологии.MCP4018от компании Microchip. Этот вариант имеет номинальное сопротивление.100 кОми128 шагов регулировкиДанный модуль может заменить механический потенциометр в системах, требующих регулирования сопротивления с помощью микроконтроллера, в том числе при настройке параметров аналоговых цепей и уровней сигналов.

Управление осуществляется через шину.I2Cпо постоянному адресу0x2FНа плате имеются контакты SDA и SCL, а также два разъема.QwiicСовместимость с easyC и STEMMA QT позволяет подключаться к совместимым платам без пайки.AiWобеспечить доступ к клемме фиксированного резистора и ползунку потенциометра соответственно.

Сопротивление ползунка равно100 ОмПлата может питаться от напряжения.3,3 В или 5 Вчерез вывод VCC. Подтягивающие резисторы линии I2C подключены к 3,3 В и могут быть отключены с помощью аппаратной перемычки.

Размеры пластины следующие:22 × 22 ммДва монтажных отверстия диаметром3,2 ммПредназначены для винтов M3. Производитель предоставляет библиотеку Arduino, документацию и файлы проектирования оборудования, включая схемы, файлы KiCad и Gerber, а также 3D-модели.

Характеристики

• Цифровой потенциометр
  • Система:MCP4018
  • Номинальное сопротивление:100 кОм
  • Количество шагов регулировки:128
  • Сопротивление ползунка:100 Ом
  • Контакты потенциометра:А, В
• Коммуникации и соединители
  • Интерфейс:I2C
  • I2C-адрес:0x2F
  • Разъемы:2 × Qwiicсовместимо с easyC и STEMMA QT
  • Контакты связи: SDA, SCL
• Источник питания
  • Напряжение питания VCC:3,3 В или 5 В
  • Подтягивающие резисторы I2C к 3,3 В с возможностью отключения.
• Механические параметры
  • Размеры плитки:22 × 22 мм
  • Диаметр отверстий для штыревого разъема:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
