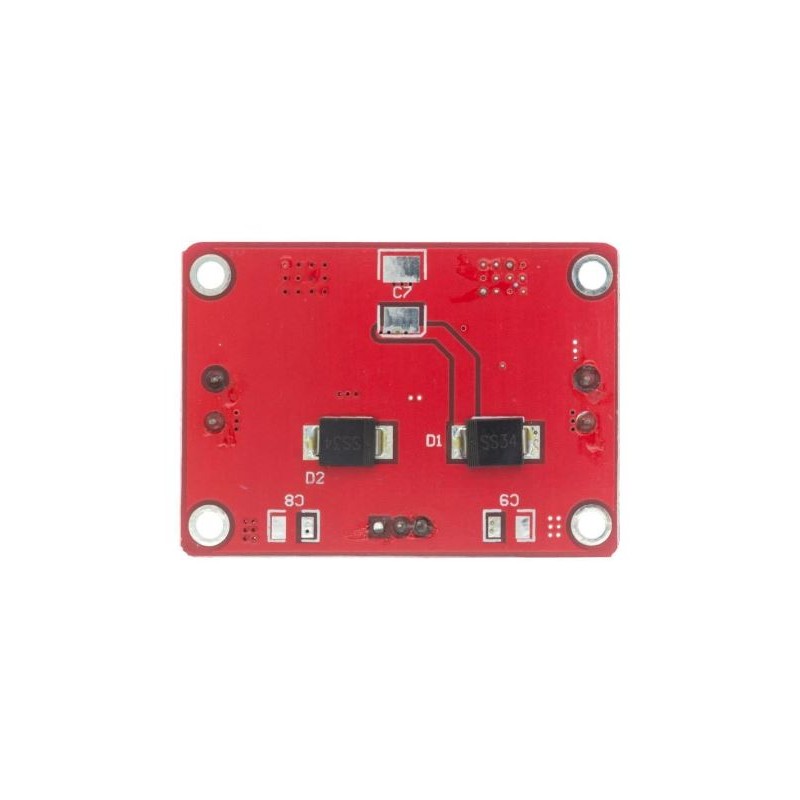

DC/DC преобразователь повышающий LM2577S + понижающий LM2596S 1.25-26V 3A

Описание

Преобразователь напряжения DC-DC, созданный на основе комбинации повышающего преобразователя LM2577S и понижающего преобразователя LM2596S. Это устройство, используемое для преобразования электрического напряжения с одного уровня на другой. Данная конфигурация преобразователя обеспечивает как повышающие, так и понижающие возможности, что делает его универсальным инструментом для различных применений. Входное напряжение преобразователя может составлять от 3,5 В до 28 В, что означает, что он может питаться от различных источников напряжения, таких как батареи, солнечные панели или блоки питания. Выходное напряжение регулируется в диапазоне от 1,25 В до 26 В. Эта функция позволяет настраивать его в соответствии с потребностями конкретного применения.

Преобразователь может обеспечивать максимальный выходной ток до 1 А без радиатора или до 3 А с радиатором. Использование радиатора обеспечивает эффективный отвод тепла, что повышает эффективность. Плата оснащена винтовыми разъемами ARK-2, которые облегчают подключение кабелей питания и нагрузки. Для регулировки выходного напряжения используется потенциометр. Преобразователь представляет собой универсальный модуль, который можно использовать в различных электронных проектах.

Характеристики

• Подключение повышающего преобразователя LM2577S к понижающему преобразователю LM2596S
• Входное напряжение: от 3,5 В до 28 В
• Выходное напряжение: от 1,25 В до 26 В
• Максимальный выходной ток: 1 А (без радиатора), 3 А (с радиатором)
• Винтовые соединения АРК-2
• Потенциометр для плавной регулировки выходного напряжения
• Размеры: 53 x 38 x 15 мм
