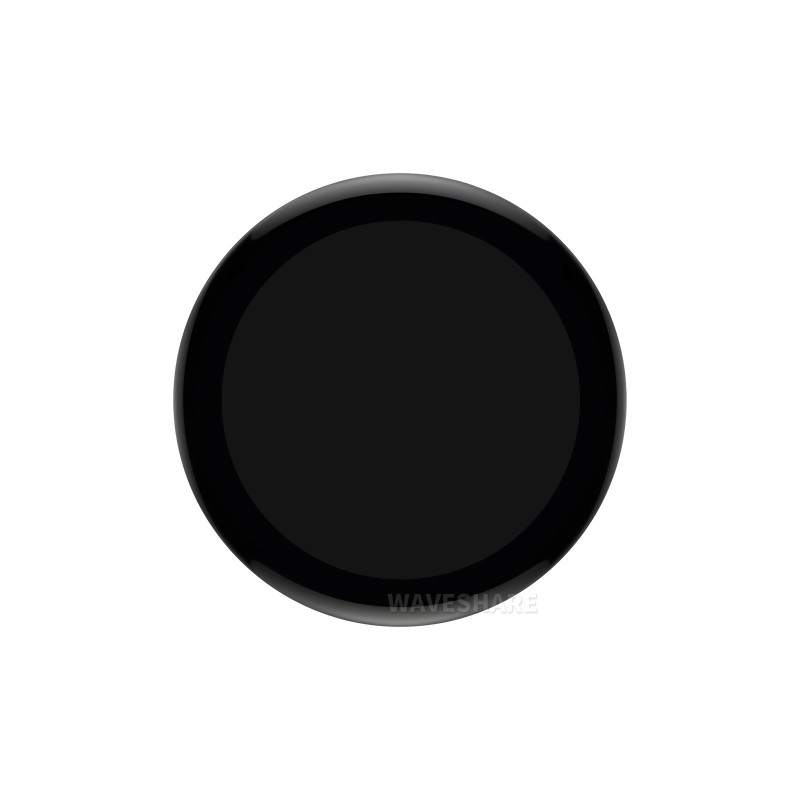

Плата разработки ESP32-S3 с сенсорным экраном AMOLED 1,43″ 466×466 — Waveshare 30106

Описание

Этот модуль разработки основан на чипе ESP32-S3R8 с двухъядерным процессором Xtensa LX7 с тактовой частотой до 240 МГц, 16 МБ флэш-памяти и 8 МБ PSRAM. Он оснащён встроенным 1,43-дюймовым AMOLED-дисплеем с разрешением 466x466 пикселей, управляемым по интерфейсу QSPI. Панель поддерживает сенсорный ввод через интерфейс I2C. Устройство включает в себя ряд периферийных устройств, включая инерциальный измерительный блок (импульсный блок) QMI8658 (акселерометр и гироскоп), часы реального времени PCF85063, слот для карты памяти TF, разъём для подключения литиевой батареи 3,7 В, разъёмы UART и I2C, а также выводы GPIO.

Разработанный для проектов и приложений HMI, использующих функции связи Wi-Fi и Bluetooth 5 LE, он поддерживает среды разработки ESP-IDF и Arduino IDE. Поддержка интерфейсов UART, I2C и GPIO позволяет легко расширять функциональность.

Характеристики

• Чип ESP32-S3R8 с двухъядерным процессором Xtensa 32-бит LX7 с тактовой частотой до 240 МГц
• Поддержка Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 LE
• 16 МБ Flash, 8 МБ PSRAM, 512 КБ SRAM, 384 КБ ROM
• 1,43-дюймовый AMOLED-дисплей, 466×466 пикселей, 16,7 миллионов цветов, интерфейс QSPI
• Поддержка емкостного сенсорного экрана через интерфейс I2C (IC: FT3168/FT6146)
• Датчик IMU QMI8658 (3-осевой акселерометр и 3-осевой гироскоп)
• RTC PCF85063 с возможностью подключения аккумулятора с зарядкой
• Разъем для литиевой батареи 3,7 В (MX1.25) с функцией зарядки
• Слот для карты TF, порт USB Type-C, кнопки BOOT и RESET
• Разъемы UART и I2C SH1.0 4PIN, контакты GPIO 2×14PIN (1,27 мм)
• Встроенная керамическая антенна и возможность подключения внешней по IPEX1

Включено

• Модуль ESP32-S3-Touch-AMOLED-1.43 x1
• Кабель SH1.0 4PIN (~100 мм) x2
