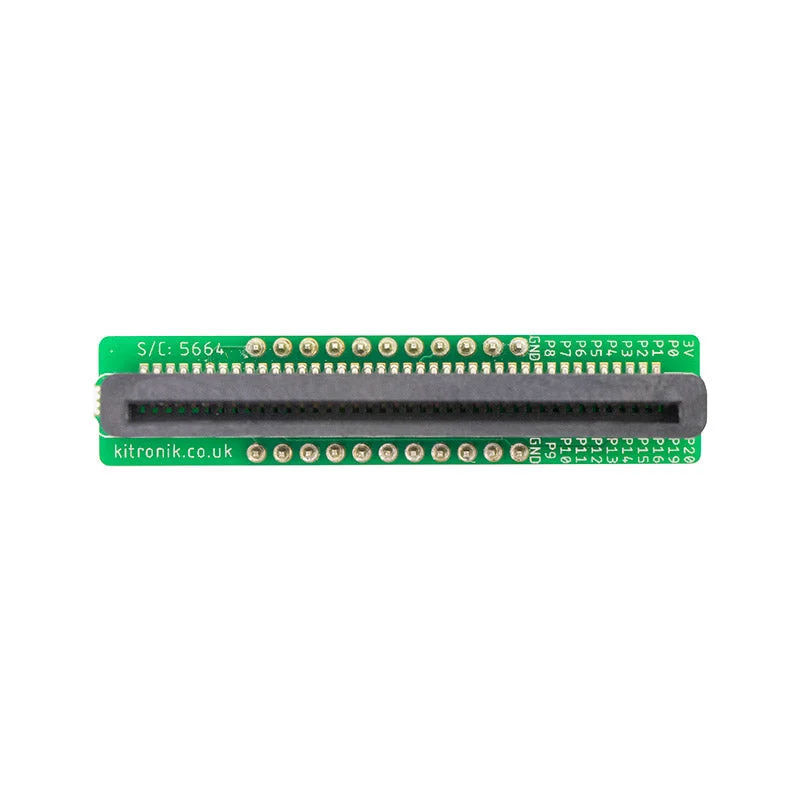

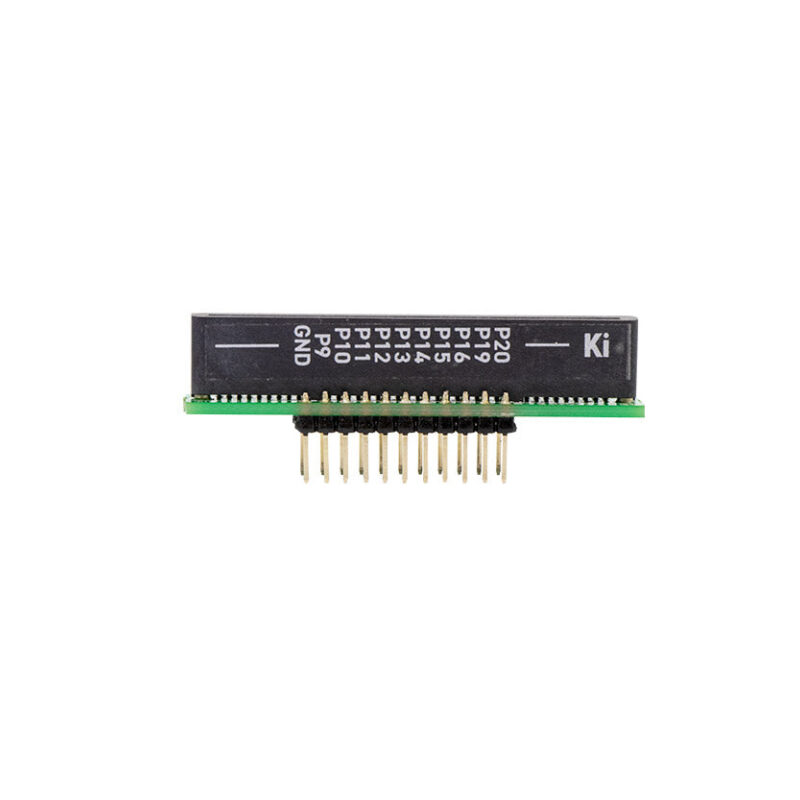

Kitronik 5664 — макетная плата для BBC micro:bit — адаптер для макетной платы

Описание

Этот адаптер позволяет использовать BBC micro:bit со стандартной контактной пластиной с шагом контактов 2,54 мм.Микроконтроллер BBC micro:bit вставляется в краевой разъем, расположенный в верхней части печатной платы, а два 11-контактных позолоченных разъема позволяют установить адаптер непосредственно на макетную плату. Конструкция адаптирована для установки над центральным пазом платы, аналогично интегральным схемам с выводами для монтажа в отверстия.

Контакты микроконтроллера BBC micro:bit доступны через 2 x 11 контактов.Дополнительные соединения со схемой на макетной плате можно выполнить с помощью проводов типа "мама-мама". Это решение позволяет создавать прототипы с датчиками, светодиодами, кнопками и другими электронными компонентами без пайки. Адаптер Kitronik 5664 также входит в комплект Kitronik 5666 Discovery Kit, где он используется для выполнения пяти упражнений по основам электроники и программирования.

Краевой разъем имеет контакты только с одной стороны.Поэтому при сборке необходимо соблюдать правильную ориентацию BBC micro:bit. Сторона микроконтроллера со светодиодной матрицей должна быть обращена к отметке контакта 3V на адаптере. Вставка BBC micro:bit вверх ногами помешает правильному соединению.

Характеристики

• Связи и прототипирование
  • Адаптер BBC micro:bit для стандартной макетной платы
  • Шаг: 2,54 мм
  • Встроенный краевой разъем для BBC micro:bit
  • Штифты: 2 x 11 штифтов
  • Крепление над центральным пазом контактной пластины.
  • Возможность выполнения соединений с использованием кабелей M-F
  • Пайка не требуется
  • Нет необходимости использовать инструменты.
• Размеры

  • Длина: 58,4 мм
  • Ширина: 12,8 мм
  • Высота: 20,76 мм
  • Шаг выводов: 2,54 мм
• Необходимые предметы

  • BBC micro:bit
  • Контактная пластина с шагом 2,54 мм.
  • Соединительные кабели M-F
  • Микроконтроллер BBC micro:bit в комплект не входит.

Включено

• 1 x макетная плата Kitronik 5664 для BBC micro:bit
