Описание

Комплект разработчика Nordic Semiconductor nRF7002 DK используется для создания и тестирования IoT-устройств с использованием Wi-Fi 6 и многопротокольной связи. Плата подключает систему.Микросхема nRF7002 WiFi 6 Companion IC с двухъядерным процессором nRF5340 SoCВыступая в роли хост-процессора, nRF7002 поддерживает диапазоны 2,4 ГГц и 5 ГГц, а также стандарты IEEE 802.11a/b/g/n/ac/ax, в то время как nRF5340 обеспечивает поддержку Bluetooth LE, Bluetooth Mesh, Thread, Zigbee и NFC. Комплект также может использоваться для эмуляции nRF7001.

Модуль nRF7002 взаимодействует с главным процессором черезSPI или QSPIи поддерживает функции WiFi 6, такие как OFDMA, BSS Coloring, Beamforming и Target Wake Time. Максимальная пропускная способность физического уровня составляет 86 Мбит/с с одним пространственным потоком и шириной канала 20 МГц. Двухъядерный nRF5340 использует ядра Arm Cortex-M33, при этом основное прикладное ядро работает на частоте до 128 МГц и предлагает 1 МБ флэш-памяти и 512 КБ ОЗУ. Программная поддержка комплекта интегрирована сnRF Connect SDK.

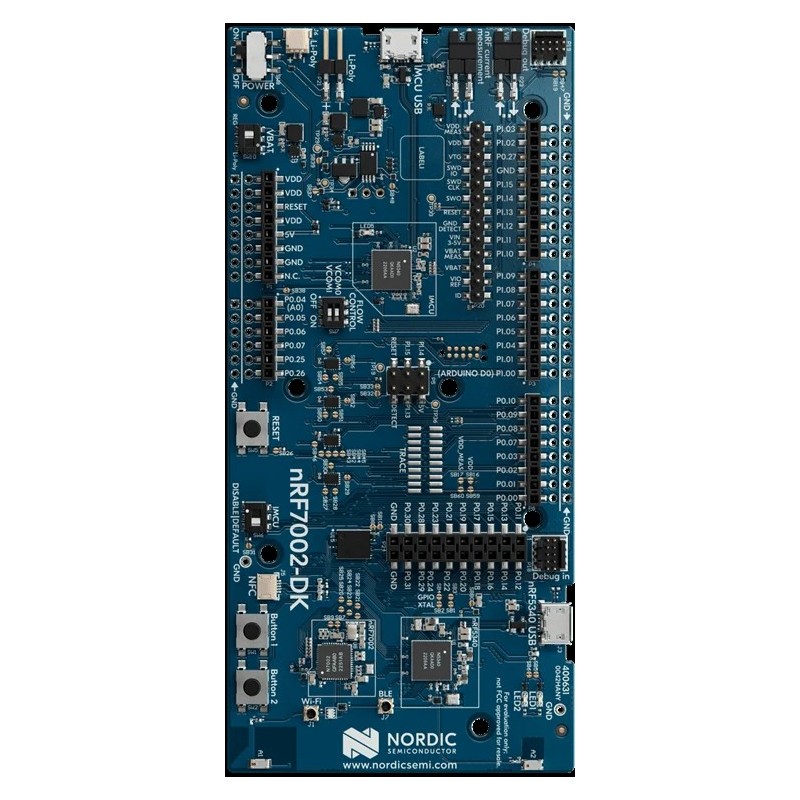

Плата оснащена антеннами для беспроводной связи и NFC, разъемом RF SWF, двумя программируемыми кнопками, двумя программируемыми светодиодами и контактами для измерения энергопотребления.Встроенная система SEGGER J-LinkПозволяет программировать и отлаживать программы без привлечения стороннего программиста.Формат совместим с Arduino Uno Rev3Позволяет использовать совместимые платы расширения при прототипировании IoT-устройств, включая решения с использованием WiFi 6, Bluetooth LE, Thread и Zigbee.

Характеристики

• Системы и связь

  • Производитель: Nordic Semiconductor
  • Модель: nRF7002 DK
  • Wi-Fi чип: nRF7002
  • Главный процессор: nRF5340 SoC
  • Wi-Fi: Wi-Fi 6
  • Поддерживаемые стандарты Wi-Fi: IEEE 802.11a/b/g/n/ac/ax
  • Диапазоны Wi-Fi: 2,4 ГГц и 5 ГГц
  • Режим Wi-Fi 6: Станция (STA)
  • Количество пространственных потоков: 1
  • Ширина канала: 20 МГц
  • Модуляция: 64 QAM (MCS7)
  • Максимальная пропускная способность физического уровня: 86 Мбит/с.
  • Функции WiFi 6: OFDMA, BSS Coloring, формирование луча, время пробуждения цели.
  • Интерфейс nRF7002: SPI / QSPI
  • Другие протоколы: Bluetooth LE, Bluetooth Mesh, NFC, Thread, Zigbee.
• процессор nRF5340
• • Архитектура: двухъядерный процессор Arm Cortex-M33
  • Ядро приложения: до 128 МГц
  • Память ядра приложения: 1 МБ Flash, 512 КБ RAM.
  • Второе ядро: до 64 МГц
  • Вторичная память: 256 КБ флэш-памяти, 64 КБ ОЗУ.
• Оборудование для укладки плитки

  • Антенна: 2,4 ГГц
  • Wi-Fi антенна: 2,4/5 ГГц
  • NFC-антенна: да
  • Программируемые светодиоды: 2
  • Программируемые кнопки: 2
  • Отладчик/программист: SEGGER J-Link
  • Радиочастотный разъем: SWF
  • Выходы для измерения энергопотребления: да
  • Формат платы: Arduino Uno Rev3
  • Среда разработки: nRF Connect SDK.
  • Возможности эмуляции: nRF7001
