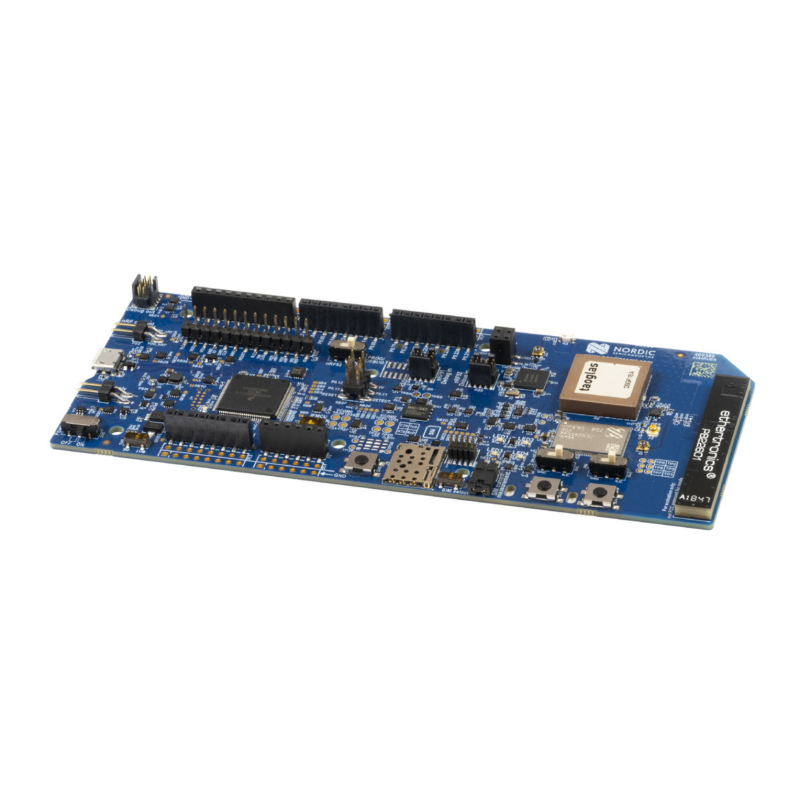

NRF9160 DK — Комплект для разработки приложений LTE-M, NB-IoT и GNSS — Nordic

Описание

Комплект разработчика для проектирования и тестирования IoT-устройств с использованием сотовых сетей LTE-M и NB-IoT, а также систем позиционирования GNSS.Плата Nordic Semiconductor nRF9160 DK включает в себя микросхему nRF9160 SiP с модемом LTE-M/NB-IoT, GNSS-приемником и процессором Arm Cortex-M33 с тактовой частотой 64 МГц, 1 МБ флэш-памяти и 256 КБ ОЗУ. Дополнительный микроконтроллер nRF52840 поддерживает связь Bluetooth Low Energy. Плата имеет встроенные антенны LTE-M/NB-IoT, GNSS и 2,4 ГГц, слот для nano SIM-карты и место для eSIM-карты MFF2.

Разработка систем определения местоположения и отслеживания активов.обеспечивает передачу информации о местоположении устройств через сотовые сети.Разработка беспроводных измерительных системпозволяет собирать данные с датчиков и передавать их в облачные сервисы.Мониторинг промышленных установокЭто позволяет разрабатывать устройства для дистанционного мониторинга и диагностики.Создание коммуникационных шлюзовПозволяет подключать устройства Bluetooth LE к инфраструктуре LTE-M или NB-IoT.

Разъемы, совместимые с Arduino Uno Rev3Они обеспечивают контакты GPIO, а также интерфейсы SPI, TWI (I2C) и UART. Пользователи имеют доступ к четырем программируемым светодиодам, двум кнопкам и двум переключателям.Программатор SEGGER J-Link OBобеспечивает программирование и отладку систем и окружающей среды.nRF Connect SDKПредоставляет доступ к драйверам, примерам и протоколам MQTT, CoAP, HTTP(S) и LwM2M. Комплект поддерживает облачные сервисы nRF и механизмы энергосбережения PSM и eDRX. Питание может осуществляться через USB 5 В или от внешнего источника напряжения от 3,0 В до 5,5 В постоянного тока.

Характеристики

• nRF9160 SiP
  • Основной чип: Nordic Semiconductor nRF9160 SiP
  • Прикладной процессор: Arm Cortex-M33, 64 МГц
  • Флэш-память: 1 МБ
  • Оперативная память: 256 КБ
  • Сотовый модем: LTE-M, NB-IoT
  • Поддерживаемый диапазон частот LTE: от 700 МГц до 2200 МГц.
  • Сертифицированные диапазоны LTE: B1, B2, B3, B4, B5, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B66
  • Максимальная выходная мощность модема: +23 дБм
  • Системы GNSS: GPS, QZSS
  • Механизмы энергосбережения: PSM, eDRX
  • Функции безопасности: Arm TrustZone, Arm CryptoCell 310
• контроллер nRF52840
  • Дополнительный микроконтроллер: Nordic Semiconductor nRF52840
  • Процессор: Arm Cortex-M4 с блоком обработки чисел с плавающей запятой (FPU), 64 МГц.
  • Флэш-память: 1 МБ
  • Оперативная память: 256 КБ
  • Беспроводная связь: Bluetooth Low Energy
  • Поддержка NFC
• Антенны и связь
  • Встроенная антенна LTE-M/NB-IoT
  • Встроенная патч-антенна GNSS
  • Встроенная антенна 2,4 ГГц
  • Измерительные разъемы RF SWF для LTE и 2,4 ГГц
  • Разъем антенны GNSS
  • Слот для SIM-карты: nano SIM (4FF)
  • Место установки eSIM: MFF2
  • Интерфейсы: SPI, TWI (I2C), UART, GPIO
  • Разъемы расширения, совместимые с Arduino Uno Rev3.
  • UART-связь через виртуальный COM-порт
• Программирование и эксплуатация
  • Встроенный программатор и отладчик: SEGGER J-Link OB
  • Поддержка отладки внешних микросхем
  • Программируемые светодиоды: 4
  • Программируемые кнопки: 2
  • Программируемые переключатели: 2
  • Разъемы для измерения потребления тока
  • Среда разработки: nRF Connect SDK.
  • Операционная система приложения: Zephyr RTOS
  • Поддерживаемые протоколы приложений: MQTT, CoAP, HTTP(S), LwM2M
  • Инструменты: nRF Connect for Desktop, nRF Link Monitor
  • Интеграция с облачным сервисом nRF.
  • Поддерживает безопасное обновление программного обеспечения по беспроводной сети (FOTA).
• Источник питания
  • Напряжение внешнего источника питания: от 3,0 В до 5,5 В постоянного тока.
  • Напряжение питания USB: 5 В постоянного тока
  • USB-разъем для питания, программирования и отладки.

Включено

• Плата разработки Nordic Semiconductor nRF9160 DK
• eSIM-карта iBasis с пакетом данных 10 МБ.
