8-мегапиксельная камера GMSL2 для Raspberry Pi - ArduCam B0549

Описание

Комплект ArduCam B0549 предназначен для систем машинного зрения, работающих на различных платформах.Малиновый Пи, в котором это требуетсяпередача изображений на большие расстоянияпри сохранении стабильного качества сигнала и низкой задержки. Интерфейсное приложениеGMSL2обеспечивает надежную передачу видеоданных на большие расстояниядо 15 мчто позволяет гибко размещать камеры в робототехнических, промышленных и системах мониторинга.

В комплект входит датчик изображения.Сони IMX219о резолюции8 Мпикс (3280 x 2464), что позволяет записывать изображения с высокой детализацией. Матричный затвор.рольставниработает с каналом передачи GMSL2, основанным на технологии.SerDes от Analog Devicesобеспечивая стабильную передачу видеосигнала и электропитания в данной конфигурации.Power-over-Coax.

Приложениеодин коаксиальный кабельУпрощает установку системы, уменьшает количество проводов, а также снижает вес и сложность кабельной разводки. Комплект обеспечивает...Обратная совместимость с некоторыми передатчиками GMSL1.Это решение позволяет модернизировать существующие установки. Оно предназначено для применения в следующих областях:робототехника, мониторинг, промышленная автоматизация, точное земледелие, системы Интернета вещей и инфраструктура умного города..

Внимание!

Для обеспечения передачи сигнала на расстояние до 15 м требуется использование высококачественных кабелей FAKRA; не все доступные кабели соответствуют этому требованию.

Характеристики

• Матрица
  • Сенсор: Sony IMX219
  • Тип матрицы: CMOS
  • Разрешение матрицы: 8 Мпикс
  • Тип ставня: Рольставни
  • Оптический формат: 1/4"
  • Размер пикселя: 1,12 мкм x 1,12 мкм
  • Активная матричная область: 3280 x 2464
• Видеовыход
  • Формат вывода: RAW10
  • Видеорежимы
  • 1920 x 1080 @ 47 кадров в секунду
  • 1640 x 1232 при 41 кадре в секунду
  • 640 x 480 @ 206 кадров в секунду
• Линза
  • Тип фокуса: фиксированный
  • Крепление объектива: заводское
  • Фокусное расстояние (EFL): 3,04 мм
  • Диафрагма: F2.0
  • Поле зрения (вниз/вниз/вправо): 80° / 62,2° / 48,8°
  • Диапазон фокусировки: 20 см - бесконечность
  • ИК-фильтр: встроенный ИК-фильтр
• Интерфейс и передача
  • Видеоинтерфейс: GMSL2
  • Передача энергии и данных: питание по коаксиальному кабелю (PoC)
  • Максимальная длина кабеля: до 15 м.
  • Обратная совместимость: поддержка некоторых передатчиков GMSL1.
• Функциональность и совместимость
  • Поддерживаемые платформы: Raspberry Pi
• Источники питания и механика
  • Питание платы адаптера: 5 В/1 А
  • Питание камеры: 3,3 В / 500 мА
  • Максимальная потребляемая мощность устройства: 6,6 Вт.
  • Размеры платы камеры: 24 х 25 мм.
• Условия окружающей среды
  • Рабочая температура: -20°C ~ 85°C

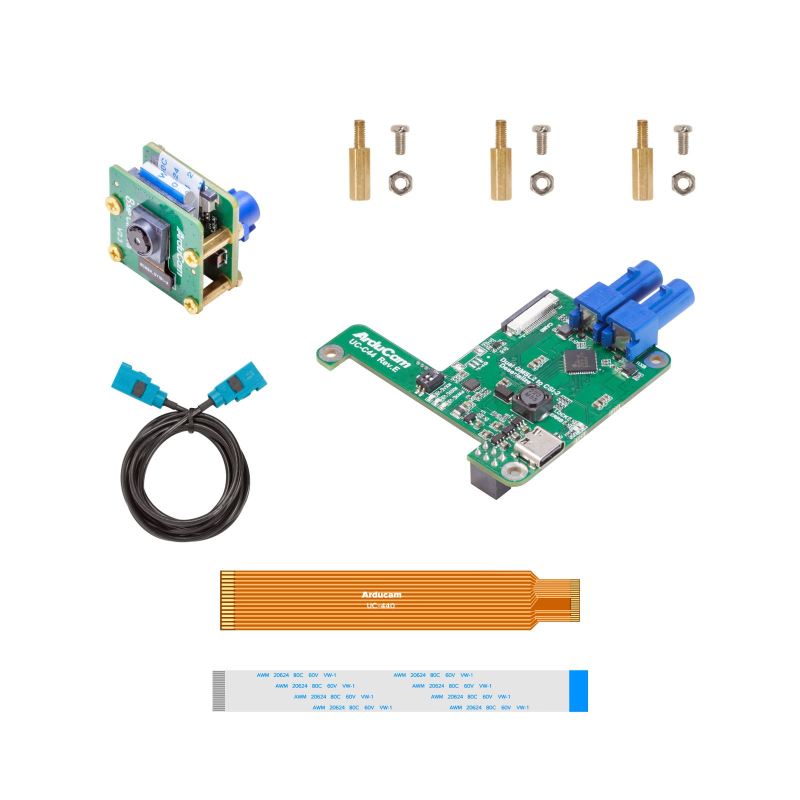

Включено

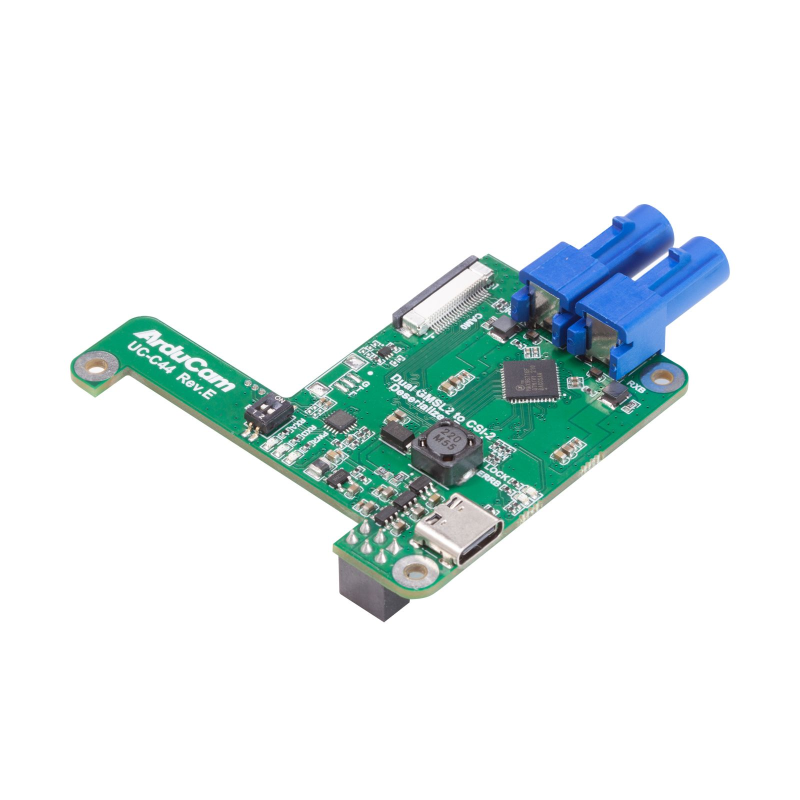

• 1x плата приемника GMSL2 (Rx) ArduCam

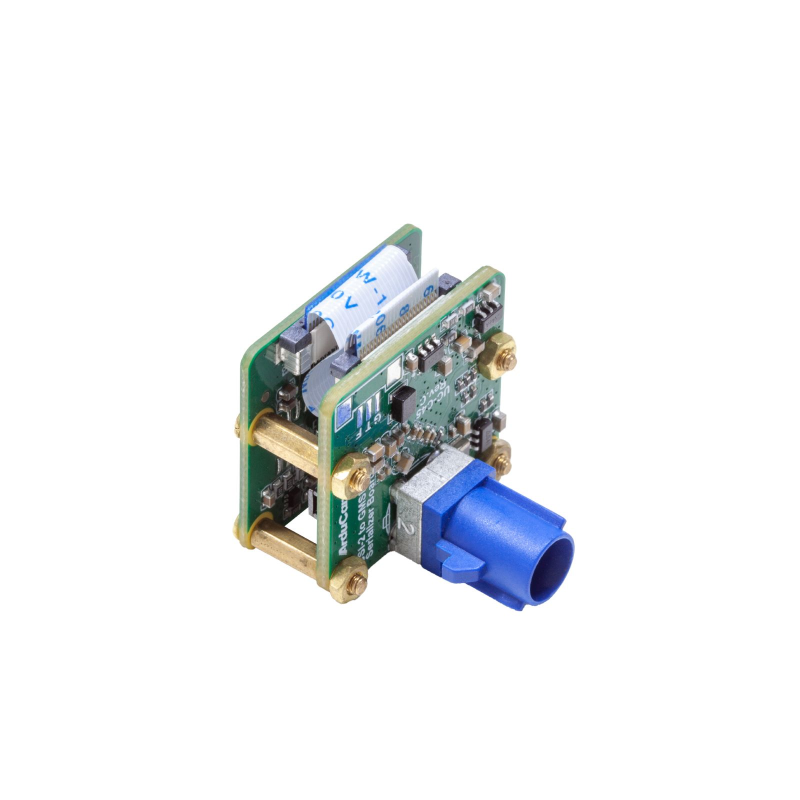

• 1 плата передатчика ArduCam GMSL2 (Tx)
• 1x коаксиальный кабель FAKRA Z "мама-мама", длина 1 м

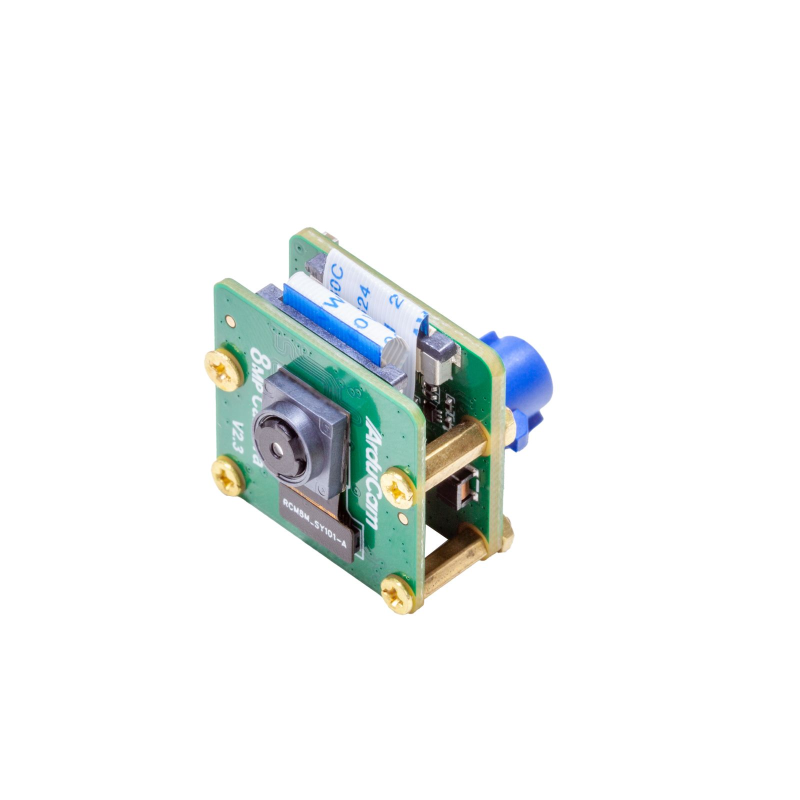

• 1 модуль камеры ArduCam IMX219 8MP
• 1x ленточный кабель FPC с 22 контактами, длина 40 мм
• 1x ленточный кабель FPC с 22 контактами, длина 80 мм
• 1x ленточный кабель FFC с 15-22 контактами, длина 73 мм
• 1x комплект крепежных элементов
