Камера GMSL2 12MP для Raspberry Pi - ArduCam B0550

Описание

Комплект ArduCam B0550 предназначен для систем машинного зрения, работающих на различных платформах.Малиновый Пи, в котором это требуетсяпередача изображений на большие расстоянияпри сохранении высокого качества и низкой задержки. Использование интерфейса.GMSL2обеспечивает стабильную передачу видеоданных на расстояниедо 15 мчто позволяет гибко использовать камеры в робототехнике, промышленности и системах мониторинга.

В комплект входит датчик изображения.Сони IMX477о резолюции12,3 Мпикс (4056 x 3040), что позволяет записывать изображения с высокой детализацией. Матричный затвор.рольставнивзаимодействует с трансмиссионным каналомGMSL2на основе технологийSerDes от Analog Devicesобеспечивая надежную передачу видео- и силовых сигналов в данной конфигурации.Power-over-Coax.

Приложениеодин коаксиальный кабельУпрощает установку системы, уменьшает количество проводов, а также снижает вес и сложность проводки. Комплект обеспечивает...Обратная совместимость с некоторыми передатчиками GMSL1.Это решение позволяет модернизировать существующие установки. Оно предназначено для применения в следующих областях:робототехника, мониторинг, промышленная автоматизация, точное земледелие, системы Интернета вещей и инфраструктура умного города..

Внимание!

Для обеспечения передачи сигнала на расстояние до 15 м требуется использование высококачественных кабелей FAKRA; не все доступные кабели соответствуют этому требованию.

Характеристики

• Матрица
  • Сенсор: Sony IMX477
  • Тип матрицы: CMOS
  • Разрешение матрицы: 12,3 Мпикс.
  • Тип ставня: Рольставни
  • Оптический формат: 1/2.3"
  • Размер пикселя: 1,55 x 1,55 мкм.
  • Активная матричная область: 4056 x 3040
• Видеовыход
  • Формат вывода: RAW12
  • Видеорежимы
  • 2028x1080 @ 50 кадров в секунду
  • 2028x1520 @ 40 кадров в секунду
  • 1332 x 990 @ 120 кадров в секунду
• Линза
  • Тип фокусировки: Ручная
  • Крепление объектива: M12
  • Фокусное расстояние (EFL): 3,9 мм
  • Диафрагма: F2.8
  • Поле зрения (вниз/вниз/вправо): 88° / 75° / 60°
  • Диапазон фокусировки: 1,7 м - бесконечность
  • ИК-фильтр: Встроенный ИК-фильтр
  • Искажение: <0,3%
• Интерфейс и передача
  • Видеоинтерфейс: GMSL2
  • Передача энергии и данных: питание по коаксиальному кабелю (PoC)
  • Максимальная длина кабеля: до 15 м.
  • Обратная совместимость: поддержка некоторых передатчиков GMSL1.
• Функциональность и совместимость
  • Поддерживаемые платформы: Raspberry Pi
• Источники питания и механика
  • Питание платы адаптера: 5 В/1 А
  • Питание камеры: 3,3 В / 500 мА
  • Максимальная потребляемая мощность устройства: 6,6 Вт.
  • Размеры платы камеры: 24 х 25 мм.
• Условия окружающей среды
  • Рабочая температура: -20°C ~ 85°C

Включено

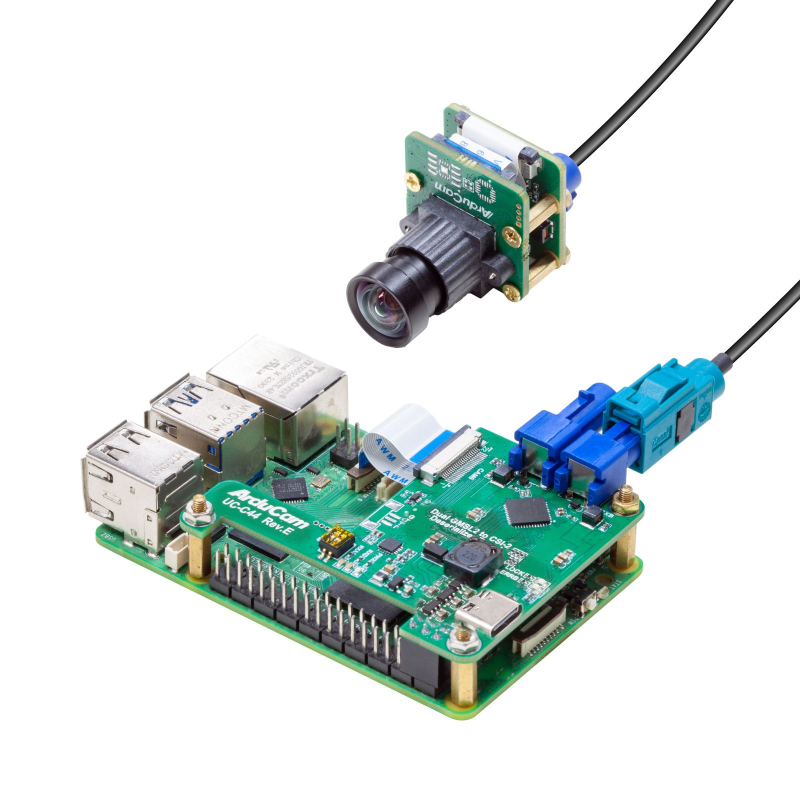

• 1x плата приемника GMSL2 (Rx) ArduCam

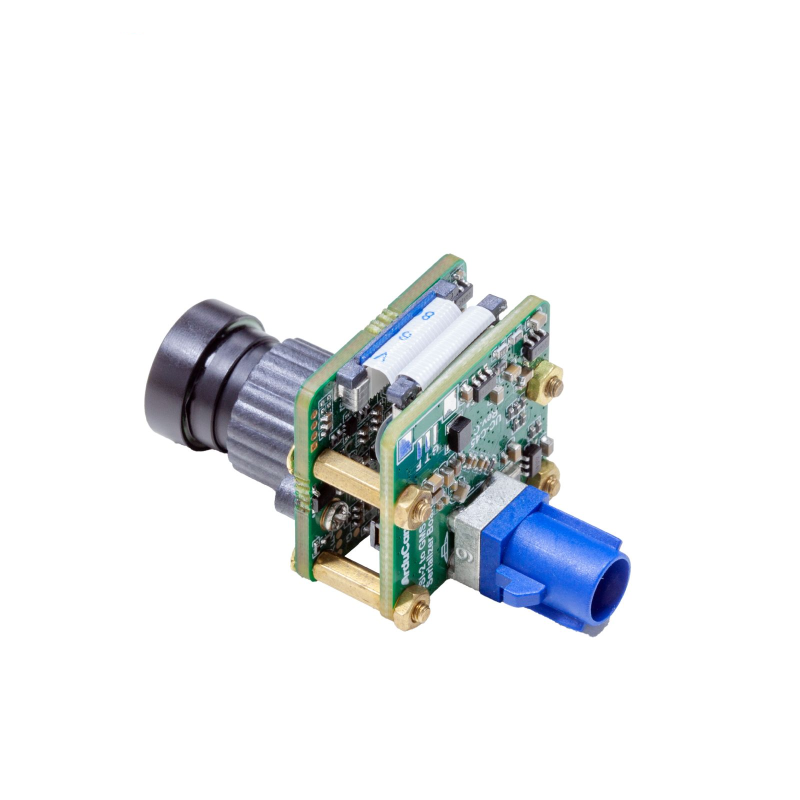

• 1 плата передатчика ArduCam GMSL2 (Tx)
• 1x коаксиальный кабель FAKRA Z "мама-мама", длина 1 м

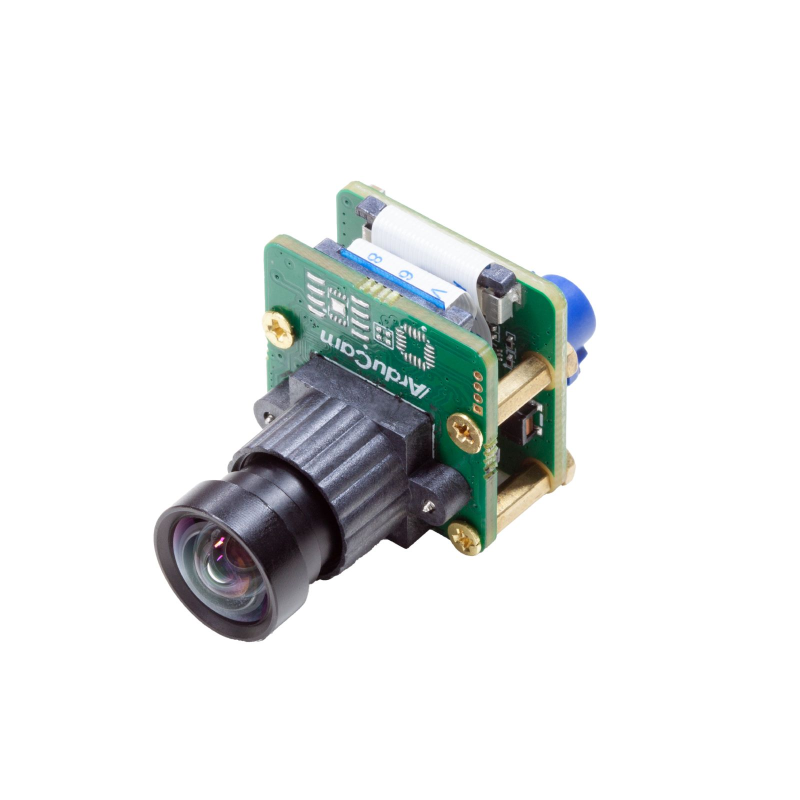

• 1x Модуль камеры ArduCam IMX477 12,3 МП

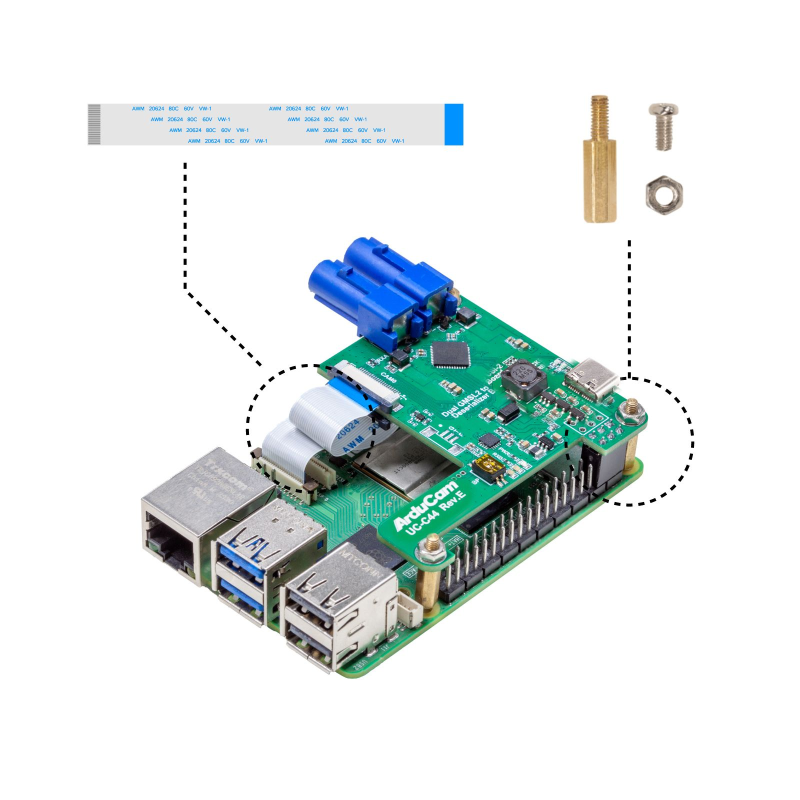

• 1x ленточный кабель FPC с 22 контактами, длина 40 мм
• 1x ленточный кабель FPC с 22 контактами, длина 80 мм
• 1x ленточный кабель FFC с 15-22 контактами, длина 73 мм
• 1x комплект крепежных элементов
