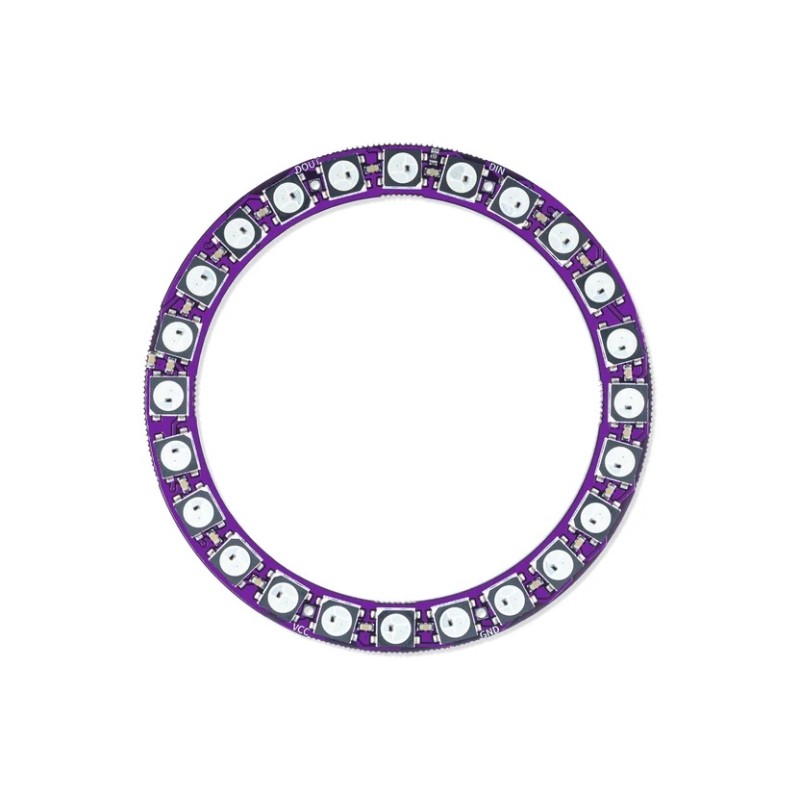

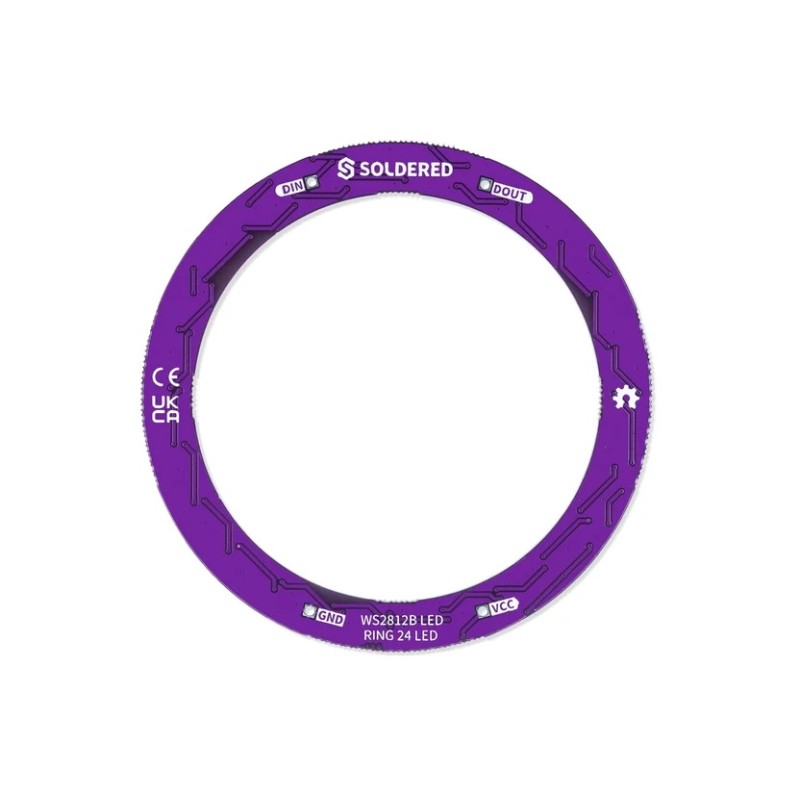

Припаянное кольцо WS2812B Ring24 — кольцо из 24 адресуемых RGB-светодиодов.

Описание

Светодиодное кольцоWS2812B Ring24В состав компании Soldered входят:24 адресуемых RGB-светодиода WS2812BРасположены по периметру платы. Каждый светодиод имеет встроенный контроллер, позволяющий независимо регулировать его цвет и яркость. Регулировка трех цветовых компонентов с высокой точностью.8 бит на каналпозволяет получить больше, чем16 миллионов цветова также создавать анимации, цветовые переходы и световые индикаторы.

Все кольцо контролируетсяодна строка данныхподключен к входуDINДанные передаются последовательно с использованием протокола WS2812B, поэтому для управления всеми светодиодами достаточно одного сигнального вывода микроконтроллера.ТЕСТОПозволяет передавать данные на другое совместимое светодиодное кольцо, ленту или модуль. Подключенные элементы могут образовывать общую цепочку, управляемую одной линией передачи данных.

Для работы модуля требуется питание.5Ви имеет внешний диаметр67 ммКруглая светодиодная матрица может использоваться для создания индикаторов выполнения, индикаторов состояния, подсветки и декоративных эффектов. Производитель предоставляет библиотеку Arduino с примерами и модуль MicroPython для управления светодиодами.

Характеристики

• светодиоды
  • Количество диодов:24
  • Тип диода:WS2812Bсо встроенным контроллером
  • Цвет:RGB
  • Независимая регулировка цвета и яркости каждого диода.
  • Разрешение регулировки:8 бит на канал256 уровней для каждого компонента RGB
  • Выше16 миллионов цветов
• Элементы управления и соединения
  • Интерфейс: цифровой, последовательный протоколWS2812B
  • Управление осуществляется по одной линии передачи данных.
  • Ввод данных:DIN
  • Вывод данных:ТЕСТО
  • Возможность комбинирования с другими совместимыми светодиодными модулями.
  • Контакты питания:VCC и GND
• Источник питания
  • Напряжение питания:5В
  • Потребляемая мощность согласно технической документации на изделие Soldered 333101:18 мА на диод
  • Потребление энергии зависит от настроек цвета и яркости.
• Программное обеспечение
  • Библиотека Arduino и примеры предоставлены производителем.
  • Доступен модуль MicroPython.
• Механические параметры
  • Схема расположения диодов: кольцо
  • Внешний диаметр:67 мм
