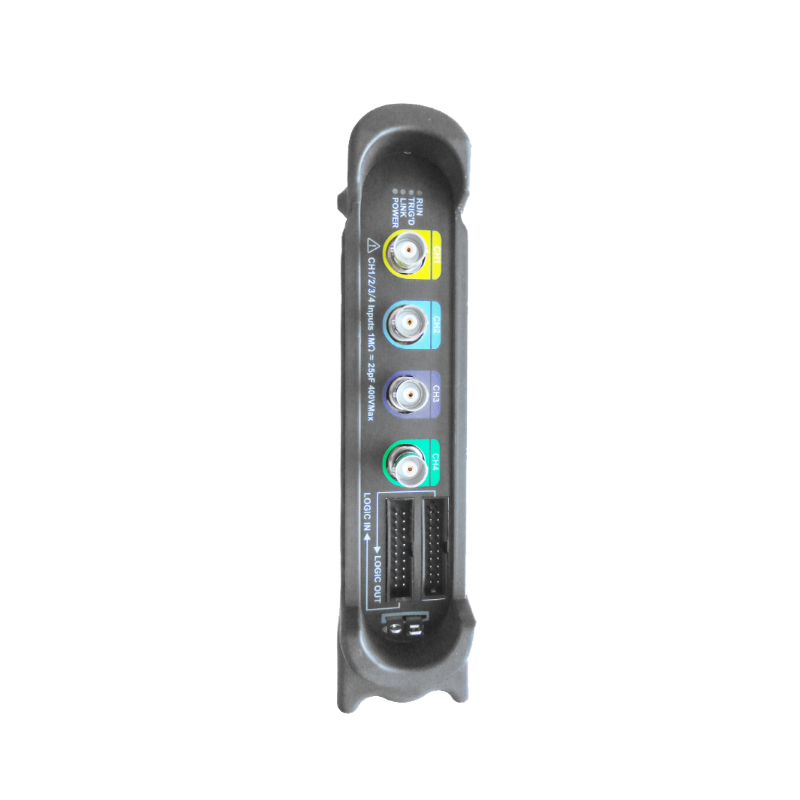

Hantek DSO3204A - 4-канальный осциллограф 200 МГц с логическим анализатором и генератором сигналов

Описание

4-канальный цифровой осциллограф, который в дополнение к базовой функции осциллографа имеет встроенный 16-канальный логический анализатор и генератор сигналов. Этот универсальный инструмент отличается впечатляющей полосой пропускания 200 МГц и частотой дискретизации 1 Гвыб/с. Осциллограф не имеет собственного дисплея, поэтому для его полной функциональности необходим компьютер со специальным программным обеспечением. Обширное оснащение включает в себя более 20 функций измерения, контроль PASS/FAIL и возможность анализа FFT, что значительно упрощает и уточняет процесс измерения.

Устройство взаимодействует по протоколу SCPI, обычно используемому в измерительных приборах. Требуется источник питания с напряжением от 12 до 36 В, что обеспечивает гибкость в условиях электропитания. Стоит подчеркнуть, что осциллограф совместим с операционными системами Windows 7, 8, 10, а одновременное подключение нескольких устройств к одному компьютеру позволяет легко расширить доступное количество каналов. Дополнительная поддержка питания PoE и возможностей сетевой связи делают этот осциллограф современным инструментом, адаптированным к различным потребностям и сферам применения. Это идеальное решение для профессионалов, которые ценят точность и расширенные возможности измерений.

Характеристики

• Осциллограф:
  • Количество каналов: 4
  • Полоса пропускания: 200 МГц
  • Частота дискретизации: 1Гвыб/с
  • Глубина памяти: 128M/CH
  • Время нарастания: 1,7 нс
  • Точность временной развертки: ±50ppm
  • Диапазон временной развертки: 2 нс/дел-1000 с/дел (последовательности 1-2-4)
  • Входное сопротивление: 1 МОм 25 пФ
  • Входная чувствительность: от 1 мВ/дел до 10 В/дел
  • Входная связь: AC/DC/GND
  • Вертикальное разрешение: 8 бит
  • Максимальное входное напряжение: 400 В
  • Режим триггера: Фронт, Импульс, Видео, Альтернативный
  • Источник триггера: CH1, CH2, CH3, CH4, EXT, EXT/10
  • Функции обработки сигнала: +, -, x, ÷, БПФ, инвертирование
  • Курсоры измерения: крест, трасса, горизонтальный, вертикальный
  • Автоматическое измерение: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
• Логический анализатор:
  • Количество каналов: 16
  • Выходное сопротивление: 200 кОм (C=10 пФ)
  • Входное напряжение: от -60 В до 60 В
  • Частота дискретизации: 250 Мвыб/с
  • Полоса пропускания: 10 МГц
  • Совместимые входы: TTL, LVTTL, CMOS, LVCMOS, ECL, PECL, EIA
  • Глубина памяти: от 1,6К до 64М
• Генератор сигналов:
  • Количество каналов: 1
  • Вертикальное разрешение: 12 бит
  • Максимальная частота: 25 МГц
  • Длина волны: 4КСа
  • Точность частоты: 30 ppm
  • Смещение постоянного тока: ±3,5 В
  • Разрешение по частоте: 0,1%
  • Выходное сопротивление 50 Ом
• Интерфейс USB 2.0
• Электропитание: от 12 В до 36 В
• Размеры: 255 x 190 x 45 мм
• Вес: 1 кг

Включено

• Случай
• Осциллограф Hantek
• 4 x осциллографических зонда
• Зарядное устройство
• USB-кабель
