Светодиодная лента RGB WS2812B, 10 диодов, 5 В, 80 мм - для пайки.

Описание

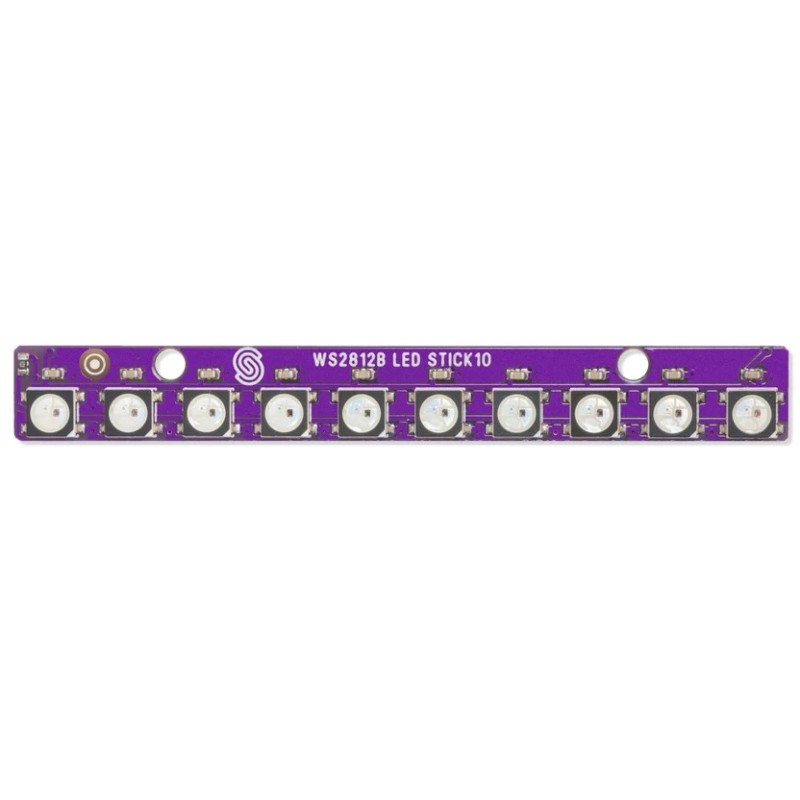

Светодиодная лента RGBУмный светодиодный стержень WS2812B Stick10В состав компании Soldered входят:10 индивидуально адресуемых светодиодов WS2812BРасположены линейно. Каждый светодиод объединяет источники красного, зеленого и синего света и собственную схему управления, что позволяет независимо регулировать цвет и яркость отдельных точек. Модуль может функционировать как многосегментный индикатор, индикатор состояния, декоративный элемент освещения или источник световых эффектов в электронных устройствах и проектах на базе микроконтроллеров.

Управление диодами осуществляется посредствомодна линия передачи данныхВыводDINполучает данные от микроконтроллера, в то время какТЕСТОПередает сигнал следующему модулю, позволяя последовательно соединять несколько светодиодных лент или других модулей WS2812B. Каждый светодиод обеспечивает независимое управление компонентами RGB, обеспечивая 24-битное отображение цвета.

Лента требует питания.5 В постоянного токаМаксимальное потребление тока одним диодом указано производителем.60 мАпри полной яркости и белом цвете. Для 10 светодиодов это соответствует теоретически максимальному потреблению приблизительно600 мАПоэтому источник питания следует выбирать в соответствии с заданной яркостью и количеством подключенных модулей.

Диоды имеют корпуса с размерами5 × 5 мми расположены на некотором расстоянии друг от друга.10 ммРазмеры всей пластины составляют80 × 10 ммДиаметр монтажных отверстий3,2 ммподходят для винтов M3.

Характеристики

• светодиоды
  • Тип диода:WS2812B RGB
  • Количество диодов:10
  • Индивидуальная адресация каждого диода
  • Управление красными, зелеными и синими компонентами
  • Цветовое представление:24-битный RGB
  • Размеры отдельного диода:5 × 5 мм
  • Расстояние между диодами:10 мм

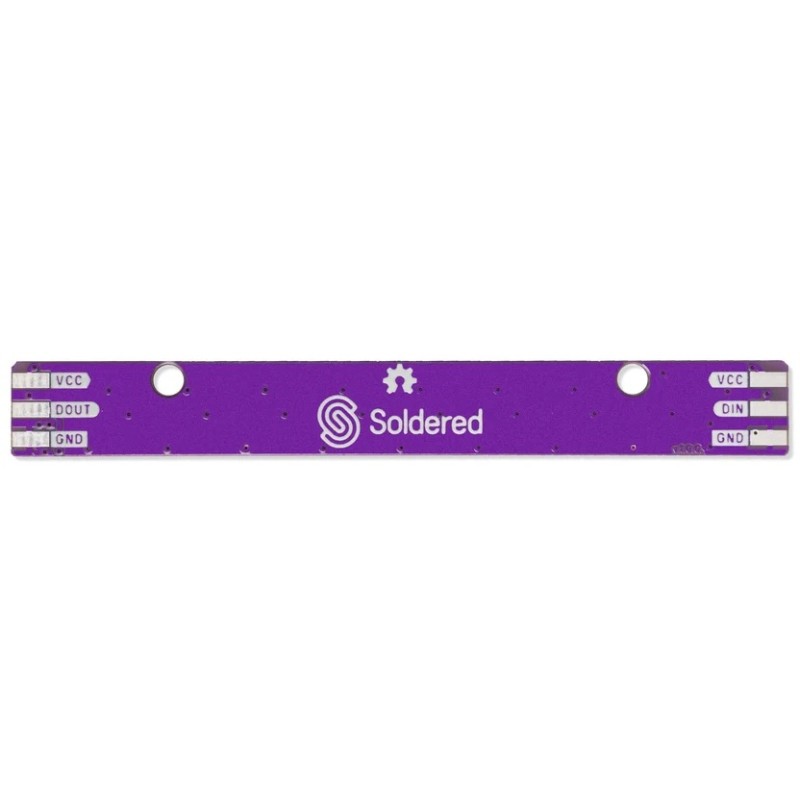

• Элементы управления и соединения
  • Управление по одной линии передачи данных
  • DIN: ввод данных
  • DOUT: вывод данных в следующий модуль
  • Возможность последовательного соединения модулей WS2812B
  • VCC: источник питания +5 В
  • GND: Месса
• Источник питания
  • Напряжение питания:5 В постоянного тока
  • Максимальное потребление тока одним диодом:60 мА
  • Теоретически максимальное потребление тока 10 диодами:600 мА
• Механические параметры
  • Размеры плитки:80 × 10 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
