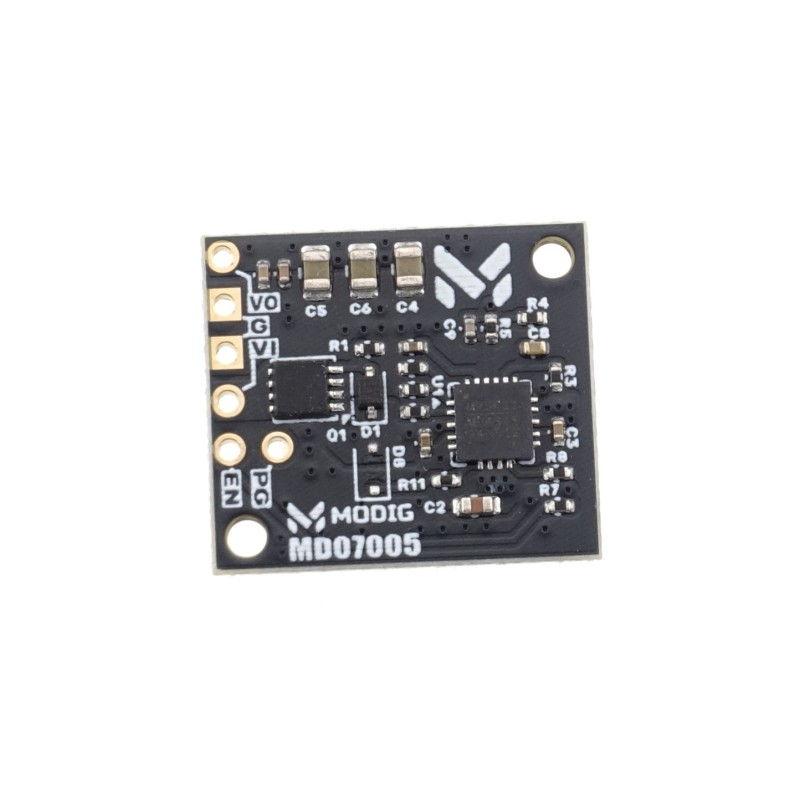

Модуль понижающего преобразователя MODIG MD07005 5 В/3,5 А с микросхемой MP4315

Описание

Модуль понижающего преобразователя MODIG MD07005Этот модуль используется для понижения постоянного напряжения до стабилизированного 5 В в электронных схемах и встроенных системах. В нем используется импульсный стабилизатор напряжения MP4315, работающий с входным напряжением от 5 до 42 В и частотой переключения приблизительно 700 кГц. Максимальный выходной ток составляет 2,5 А при непрерывной работе и 3,5 А в прерывистом режиме, в зависимости от температурных условий. Небольшие размеры (21 x 18 мм) позволяют использовать модуль в устройствах с ограниченным пространством для монтажа, включая питание микроконтроллеров, датчиков и систем управления.

Преобразователь обеспечиваетКПД превышает 90% при нагрузке 3 А.Он оснащен защитой от перегрузки, перегрева и обратной полярности входного напряжения. Вход EN позволяет выключить регулятор и перевести его в режим ожидания, где потребление тока падает ниже 0,5 мА. Выход PG сигнализирует о правильном выходном напряжении, что упрощает контроль за питанием. Для достижения стабилизированного напряжения 5 В входное напряжение должно быть не менее 5,5 В.

На доске естьПаяльные площадки в растре 2,54 ммЭто позволяет подключать сигналы питания, приемника и управления через кабели или позолоченные разъемы. Модуль имеет два монтажных отверстия диаметром 2 мм. Подробное описание распиновки, схема подключения и размеры приведены в документации MODIG MD07005.

Характеристики

• Электрические параметры
  • Тип преобразователя: понижающий (Buck)
  • Система стабилизации: MP4315
  • Входное напряжение: от 5 В до 42 В
  • Выходное напряжение: 5 В ±5%
  • Минимальная разница между входным и выходным напряжением: 0,5 В.
  • Максимальный непрерывный выходной ток: 2,5 А
  • Максимальный мгновенный выходной ток: 3,5 А, в зависимости от температурных условий.
  • Частота переключения: приблизительно 700 кГц
  • КПД: более 90% при нагрузке 3 А.
• Контроль и безопасность
  • Вход EN: включает и выключает стабилизатор.
  • Потребление тока в режиме ожидания: менее 0,5 мА
  • Выходной сигнал PG: сигнализирует о правильной работе преобразователя.
  • Защита от перегрузки
  • Защита от перегрева
  • Защита от обратной полярности входного напряжения
• Строительство и соединения
  • Номинальные размеры: 21 × 18 мм
  • Размеры платы: 20,3 × 17,8 мм
  • Соединения: контактные площадки для пайки с шагом 2,54 мм.
  • Контакты питания: VI, VO, GND
  • Управляющие контакты: EN, PG
  • Монтажные отверстия: 2 × Ø2 мм

Включено

• Собран и запущен преобразовательный модуль MODIG MD07005 — 1 шт.
