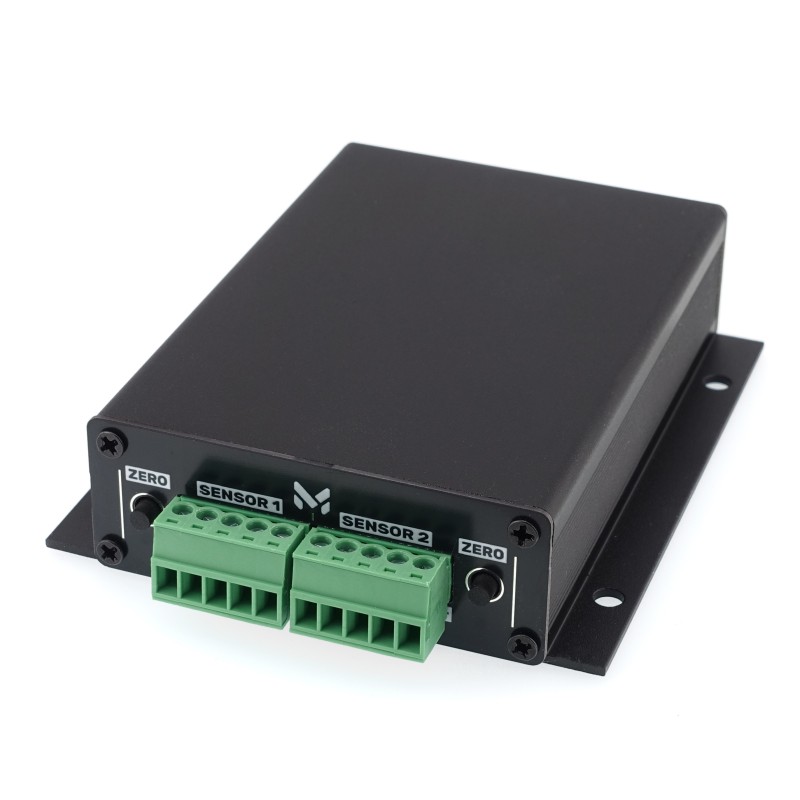

MODIG MD61001 — двухканальный USB-тензодатчик

Описание

Двухканальный тензодатчик MODIG MD61001Это устройство позволяет измерять нагрузку с помощью весовых балок и тензометрических мостов. Модуль оснащен двумя независимыми каналами, преобразующими сигналы от подключенных датчиков в пропорциональные аналоговые сигналы. Каждый из двух выходов может быть настроен на работу в режиме напряжения 0-10 В или в режиме тока 0-20 мА и 4-20 мА. Устройство подходит для использования в весовых системах, измерительных станциях и системах промышленной автоматизации, требующих контроля массы или нагрузки.

Он используется для связи с компьютером.Интерфейс USB-C, поддерживающий класс CDC-ACM.Модуль эмулирует виртуальный последовательный порт. С помощью простых текстовых команд можно считывать результаты измерений, включая значения, переведенные в граммы, а также настраивать диапазон измерений и режим работы каждого выхода. Модуль поддерживает тарирование и калибровку с помощью кнопок ZERO, назначенных отдельным каналам, или команд, отправляемых через USB. Также возможна настройка количества выборок, используемых для расчета результата измерения.

Источник питания 24 В постоянного токаОбеспечивает корректную работу измерительных каналов и аналоговых выходов. Разъемы SENSOR1 и SENSOR2, имеющие контакты для питания моста, дифференциального сигнала и экрана, используются для подключения мостов тензодатчиков. Разъем OUTPUTS обеспечивает два независимых аналоговых сигнала, а светодиоды показывают выбранный режим вывода. Подробное описание разъемов, команд связи и процедуры калибровки можно найти в документации MODIG MD61001.

Характеристики

• Параметры измерения
  • Тип устройства: двухканальный тензометрический мостовой преобразователь
  • Количество независимых измерительных дорожек: 2
  • Поддерживаемые датчики: тензометрические измерительные мосты и весовые балки.
  • Количество аналоговых выходов: 2, с возможностью независимой настройки.
  • Режимы аналогового выхода: напряжение 0-10 В, ток 0-20 мА, ток 4-20 мА.
  • Считывание результатов измерений в граммах через USB.
  • Настраиваемые диапазоны измерения: по умолчанию 3 кг и 10 кг.
  • Настраиваемый диапазон измерения: от 1000 г до 15000 г.
  • Разрешение отображения результатов взвешивания через USB: округлено до 10 г.
  • Количество выборок, используемых для расчета показателя: от 10 до 64, по умолчанию 18.
• Связь и конфигурация
  • Интерфейс связи: USB-C
  • Класс USB: CDC-ACM, эмуляция виртуального последовательного COM-порта.
  • Обмен данными посредством текстовых команд GET и SET.
  • Чтение и настройка параметров каждого измерительного канала.
  • Обнуление и калибровка с помощью кнопок ZERO или USB-интерфейса.
  • Калибровка с использованием эталонной нагрузки
  • Настраиваемый калибровочный груз: от 500 г до 10000 г, по умолчанию 1000 г.
  • Сохранение параметров калибровки в энергонезависимой памяти
• Соединители и сигнализация
  • Входы датчиков: SENSOR1 и SENSOR2
  • Измерительные мостовые выводы: E+, E-, A+, A-, экран
  • Выходной разъем: O1, GND, O2
  • Светодиоды, указывающие режим работы выходных сигналов по напряжению или току.
  • Кнопки, назначенные отдельным каналам, отсутствуют.
• Источник питания
  • Напряжение питания: 24 В постоянного тока
  • Требуемая номинальная сила тока источника питания: минимум 0,1 А.
  • Разъем питания: PWR

Включено

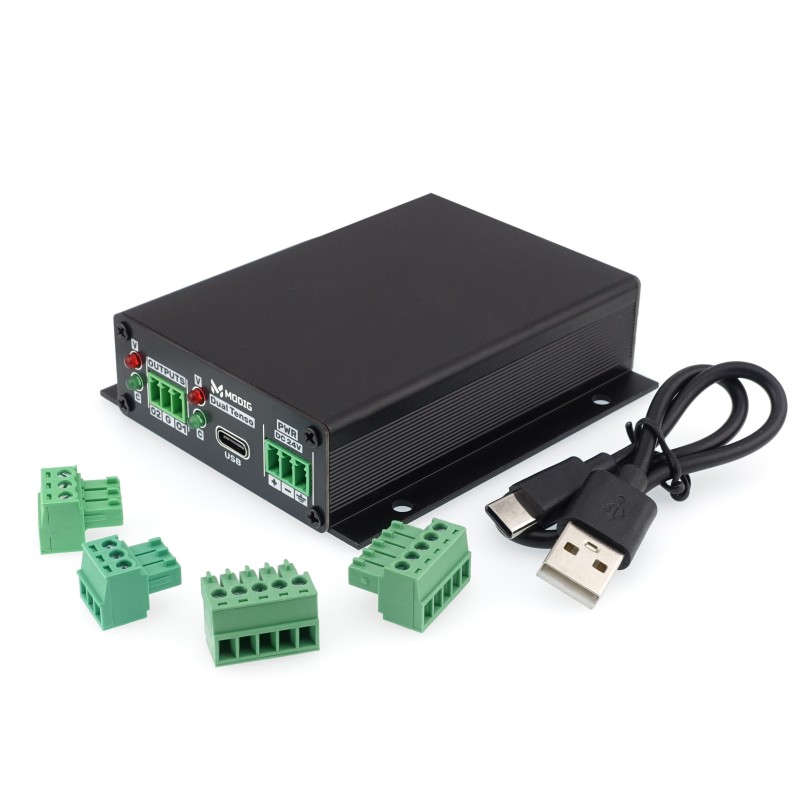

• Собранный и активированный модуль MODIG MD61001 - 1 шт.
• Кабель USB-A - USB-C - 1 шт.
