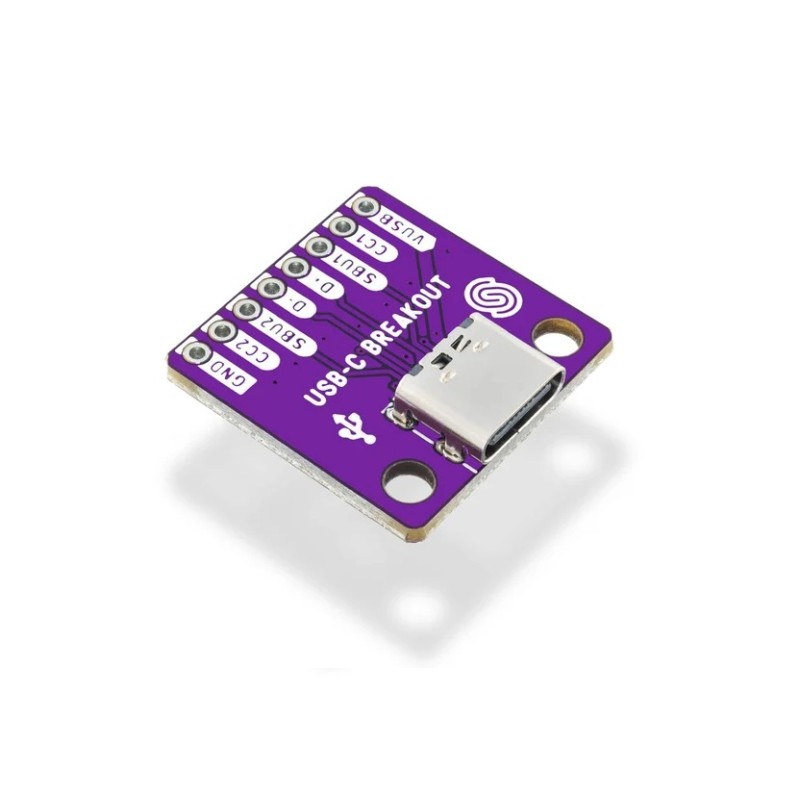

Разъем USB-C гнездо - модуль разъема USB-C 2,54 мм - припаян

Описание

модуль сокетаРазъем USB-C "мама"Компания Soldered предлагает отдельные линии разъема USB Type-C типа «мама» с удобной для прототипирования распиновкой. Плата обеспечивает доступ к сигналам.VBUS, GND, CC1, CC2, D+ и D-Таким образом, его можно использовать для подачи питания и передачи данных по USB-линиям к разработанным электронным устройствам.

Вывод в растровом формате2,54 ммОблегчает использование модуля с контактными пластинами и стандартными позолоченными контактными площадками. Доступ к линии.CC1 и CC2Это позволяет использовать их в системах, требующих поддержки канала конфигурации USB-C. Такие функции, как USB Power Delivery, требуют использования соответствующего внешнего контроллера и не реализуются самой платой.

Модуль может использоваться в качестве прототипного компонента для устройств с портом USB-C, систем с питанием от USB, а также в проектах, использующих линии D+ и D-. Два монтажных отверстия позволяют механически закрепить плату в проектируемом устройстве. Размеры платы:22 × 22 мм.

Характеристики

• Разъем и сигналы
  • Тип разъема:USB Type-C гнездо
  • Производные строки:VBUS, GND, CC1, CC2, D+, D-
  • Доступ к USB-кабелям передачи данных D+ и D-
  • Доступ к линиям конфигурации USB-C CC1 и CC2
• Создание прототипов и сборка
  • Распиновка растра:2,54 мм
  • Может быть установлен на макетной плате.
  • Количество монтажных отверстий:2
  • Размеры:22 × 22 мм

Включено

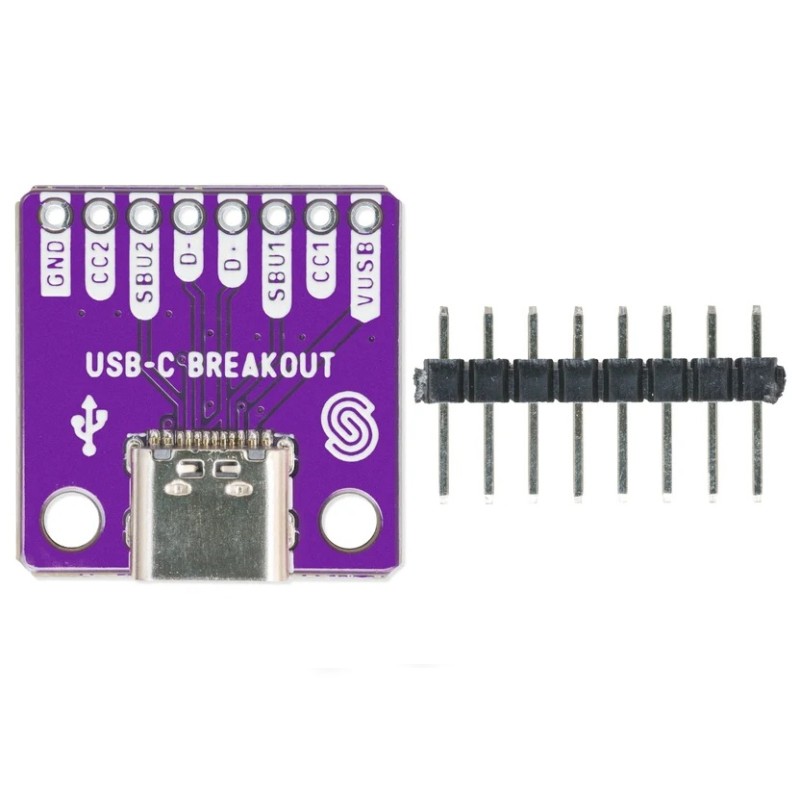

• Модуль для подключения разъема USB-C "мама"
• Полоска с позолоченным штифтом для пайки
