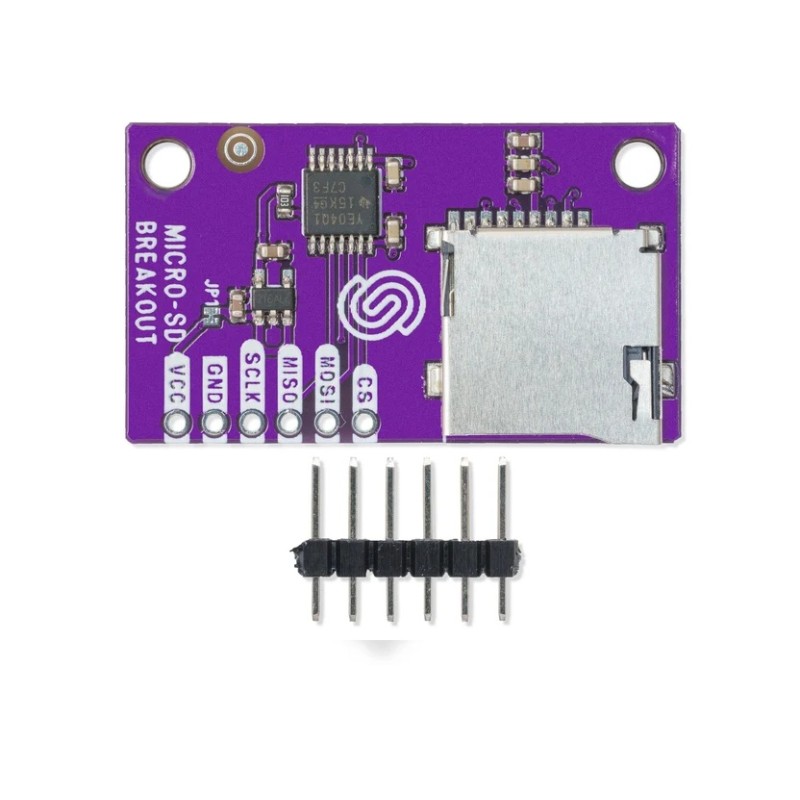

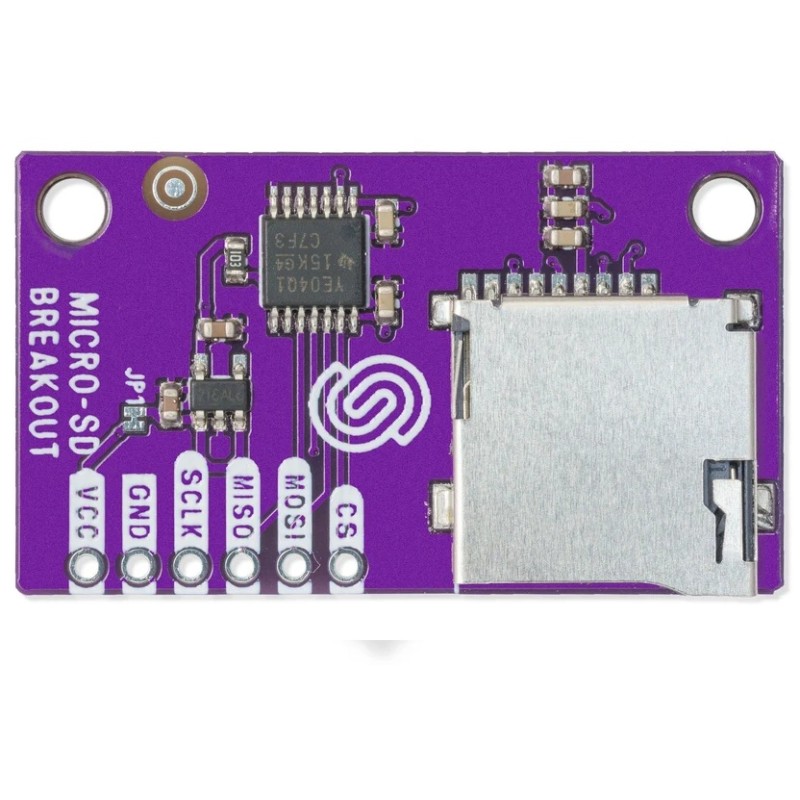

Устройство чтения карт MicroSD до 32 ГБ, SPI 3,3 В/5 В — припаяно.

Описание

Модуль считывателя картРазъем для чтения карт microSDТехнология Soldered позволяет записывать и считывать данные с карт microSD через шину.СПИПоддерживает карты памяти емкостью до32 ГБОбеспечивая дополнительное хранилище для систем на базе микроконтроллеров. Считыватель может использоваться в регистраторах данных, устройствах записи измерений, системах хранения конфигурационных файлов и проектах, требующих съемной памяти.

Связь с микроконтроллером осуществляется по линиям.CS, MOSI, MISO и SCKИнтерфейс SPI. Схема, используемая на плате.TXB0104Он преобразует логические уровни, обеспечивая совместимость с системами, использующими логику 3,3 В и 5 В. Расстояние между контактами 2,54 мм также позволяет размещать модуль на макетной плате.

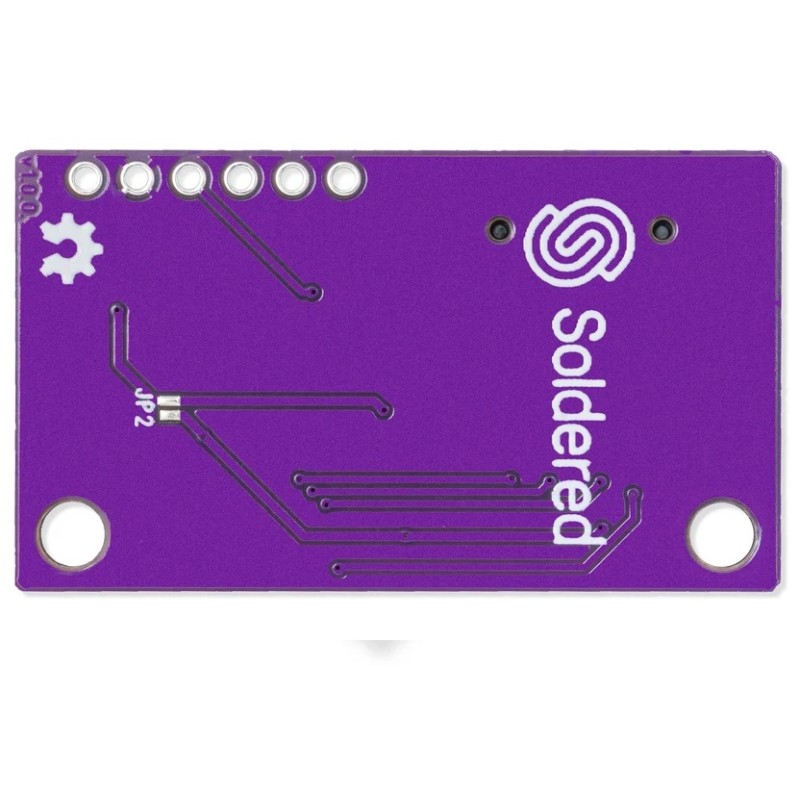

Модуль питается от напряжения.5Ва встроенный стабилизатор обеспечивает напряжение3,3 Втребуется для работы с картой microSD. Перемычки JP1 и JP2 позволяют изменить конфигурацию стабилизатора напряжения: JP1 по умолчанию подключает стабилизатор 3,3 В, а JP2 позволяет обойти его после внесения соответствующих изменений в аппаратную конфигурацию.

Размеры пластины следующие:38 × 22 ммДиаметр отверстий для штырьковых планок составляет1,5 ммпри этом монтажные отверстия имеют диаметр3,2 ммподходят для винтов M3.

Характеристики

• Карта памяти
  • Поддерживаемые типы карт:микроSD
  • Максимальная вместимость карты:32 ГБ
  • Умение записывать и читать данные
• Коммуникация
  • Интерфейс:СПИ
  • Линии связи: CS, MOSI, MISO, SCK
  • Преобразователь логических уровней:TXB0104
  • Поддерживает логические напряжения 3,3 В и 5 В.
• Источник питания
  • Напряжение питания:5В
  • Встроенный регулятор3,3 В
  • JP1: Отключение регулятора 3,3 В
  • JP2: обход регулятора 3,3 В
• Механические параметры
  • Размеры плитки:38 × 22 мм
  • Расстояние между контактами:2,54 мм
  • Диаметр отверстий для штыревых планок:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
