Мультиплексор I2C TCA9548A, 8 каналов, 1,65–5,5 В — припаянный.

Описание

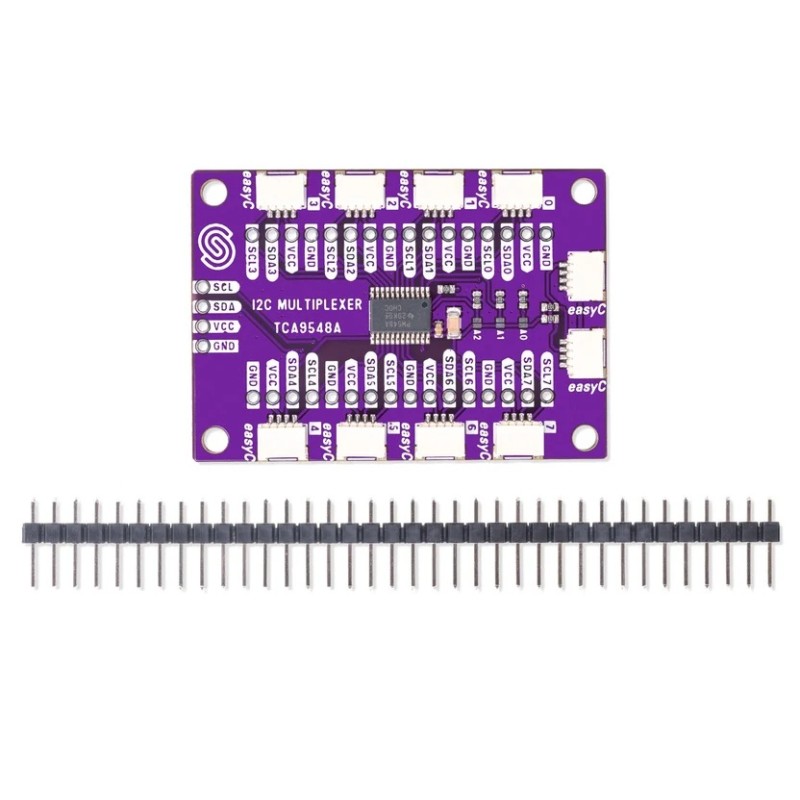

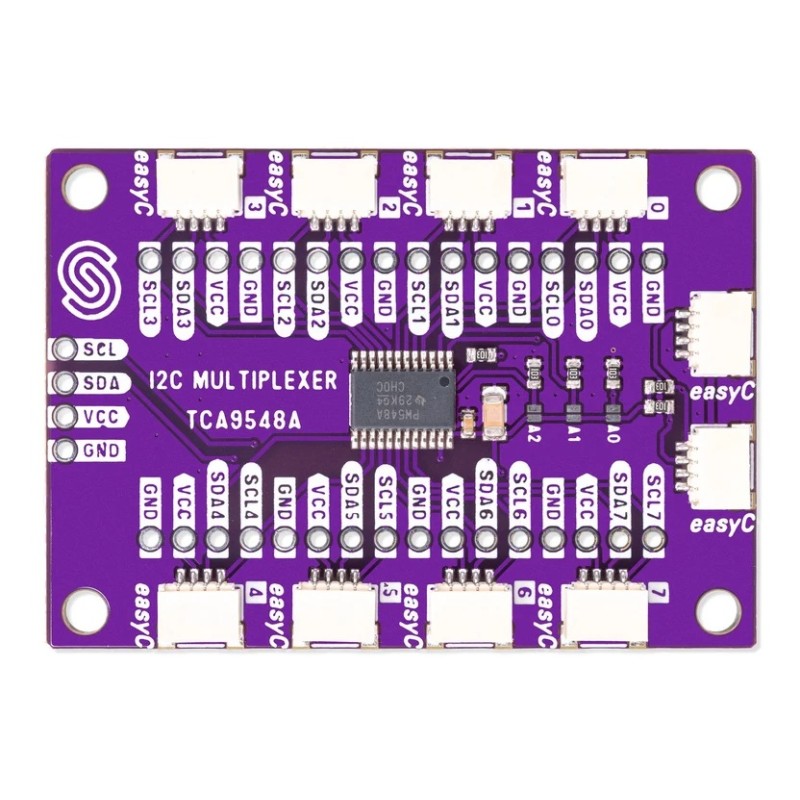

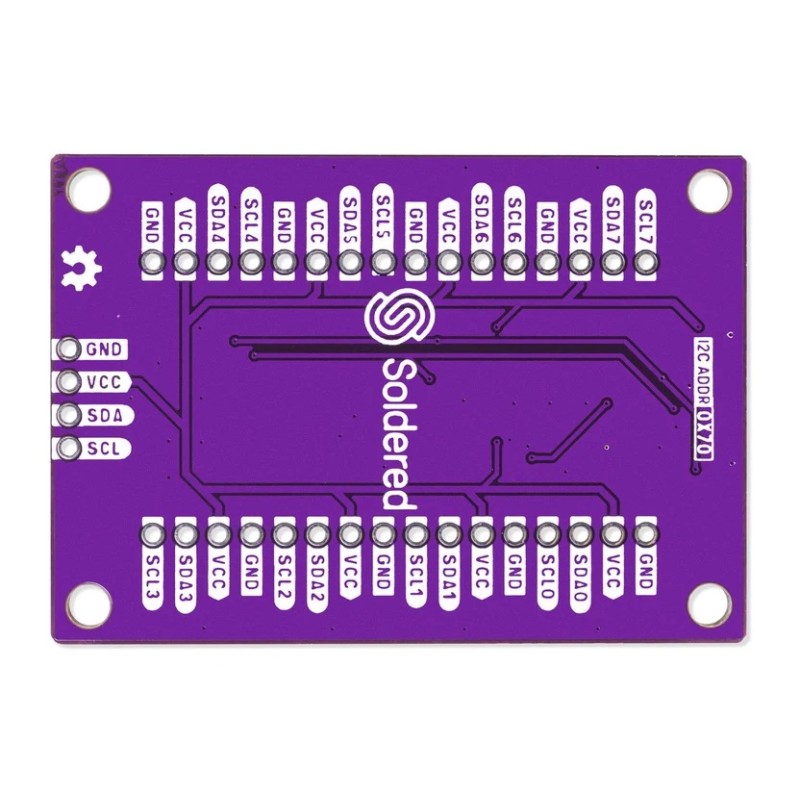

Модуль мультиплексора шиныМультиплексор I2C TCA9548AПайка использует системуTCA9548Aи акции8 независимых каналов I2CМультиплексирование позволяет подключать к одному микроконтроллеру несколько устройств, использующих один и тот же I2C-адрес, устраняя конфликты адресов за счет выбора канала связи. Это решение используется, в частности, в измерительных системах, содержащих несколько идентичных датчиков и периферийных модулей.

Основная магистральная линия используетSDA и SCLв то время как отдельные каналы обеспечивают парыSDA0–SDA7 и SCL0–SCL7Выбранный канал активируется программно через интерфейс I2C. Плата имеет10 разъемов Qwiic, что позволяет подключаться к совместимым устройствам без пайки.

Адрес мультиплексора по умолчанию —0x70Три адресных перемычкиА0, А1 и А2позволяет выбрать один из восьми адресов изот 0x70 до 0x77Благодаря этому один автобус можно использовать для8 мультиплексоров, обретая способность справляться с чем-либо до64 устройства с одинаковым I2C-адресом.

Диапазон рабочего напряжения составляет1,65–5,5 ВЭто позволяет взаимодействовать с системами, использующими различные уровни напряжения шины I2C. Размеры платы:54 × 38 мми четыре монтажных отверстия, подходящих для винтов M3. Производитель предоставляет библиотеку Arduino, документацию и файлы проекта с открытым исходным кодом.

Характеристики

• Мультиплексор I2C
  • Система:TCA9548A
  • Количество каналов:8
  • Канальные линии: SDA0–SDA7, SCL0–SCL7
  • Возможность подключения устройств с одинаковыми I2C-адресами.
  • Поддержка до 8 мультиплексоров на одной шине
  • Способность справляться с задачами до64 устройства с одинаковым I2C-адресомс использованием 8 мультиплексоров
• Коммуникации и соединители
  • Интерфейс:I2C
  • Адрес I2C по умолчанию:0x70
  • Доступные адреса:0x70–0x77
  • Настройка адреса с помощью перемычек A0, A1 и A2.
  • Разъемы:10 × Qwiic
• Источник питания
  • Диапазон рабочего напряжения:1,65–5,5 В
• Механические параметры
  • Размеры плитки:54 × 38 мм
  • Количество монтажных отверстий:4
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
