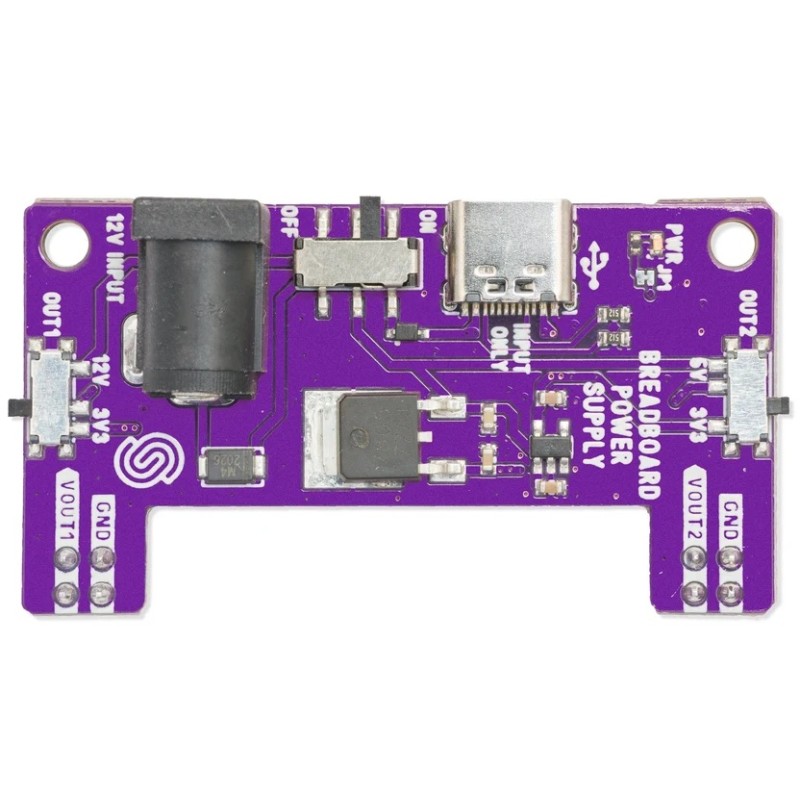

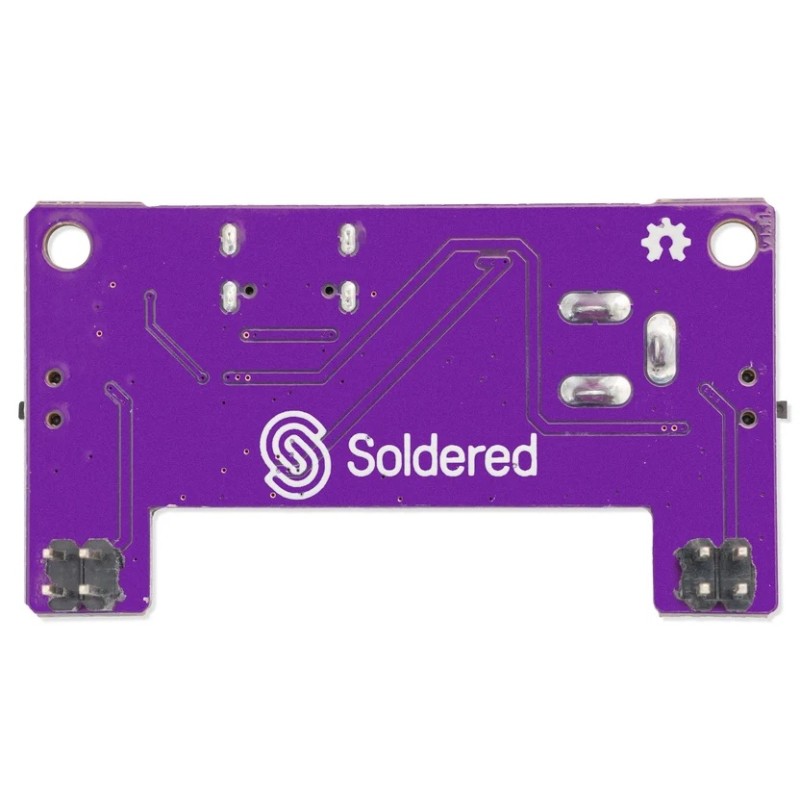

Блок питания для макетной платы USB-C 3,3 В / 5 В / 12 В (припаянный)

Описание

силовой модульМакетная плата, плата питанияПаяльная компания поставляет напряжение3,3 В, 5 В или 12 Вк силовым шинам макетной платы. Такая конструкция позволяет питать прототипы, использующие компоненты, работающие на разных уровнях напряжения, включая микроконтроллеры, датчики, коммуникационные модули и аналоговые схемы.

Входное питание может подаваться черезUSB-C 5 ВилиРозетка 12 В постоянного токаЕсли оба источника подключены одновременно, встроенная схема автоматически выбирает соответствующий вход.С1Используется для включения и выключения питания платы, а светодиод указывает на её наличие.

Два выходных напряжения можно независимо настраивать с помощью переключателей.VOUT1предлагает выбор между12 В и 3,3 В, тогда какVOUT2между5 В и 3,3 ВПроизводитель указывает максимальный выходной ток.500 мА при 3,3 Ви500 мА при 5 ВПри питании от источника 12 В напряжение 5 В получается с помощью стабилизатора.7805.

Размеры доски54 × 30 ммДиаметр монтажных отверстий3,2 ммПредназначены для винтов M3. Производитель предоставляет схему расположения контактов, документацию по оборудованию и файлы проекта с открытым исходным кодом.

Характеристики

• Входная мощность
  • USB-C:5В
  • Разъем постоянного тока:12 В
  • Автоматический выбор источника при подключении обоих входов.
  • Выключатель питанияС1
  • Светодиодный индикатор питания
• Выходы
  • VOUT1:12 В или 3,3 В
  • VOUT2:5 В или 3,3 В
  • Переключатель S2: выбор 12 В/3,3 В для VOUT1
  • Переключатель S3: выбор 5 В/3,3 В для VOUT2
  • Выходной ток 3,3 В:до 500 мА
  • Выходной ток 5 В:до 500 мА
• Механические параметры
  • Размеры плитки:54 × 30 мм
  • Диаметр отверстий для штыревого разъема:1,5 мм
  • Диаметр монтажных отверстий:3,2 мм
  • Монтажные отверстия адаптированы для винтов M3.
