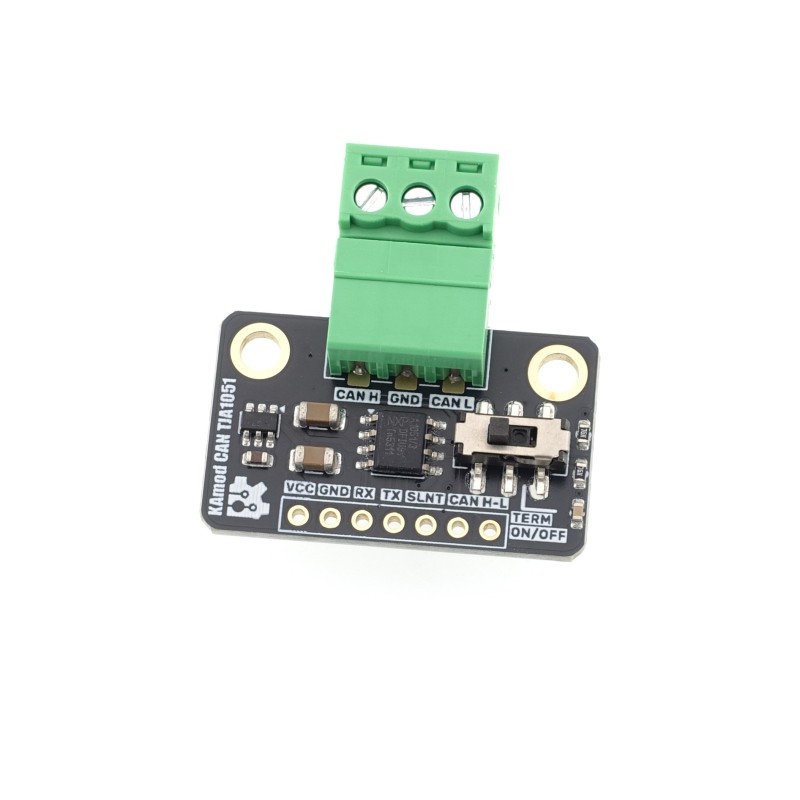

KAmod CAN TJA1051 — модуль CAN-трансивера, совместимый с системами 3 В и 5 В.

Описание

Модуль приемопередатчика CAN KAmod CAN TJA1051Этот модуль обеспечивает связь между CAN-контроллером и физической CAN-шной системой с использованием микросхемы NXP TJA1051T/3. Приемопередатчик преобразует цифровые сигналы TX и RX контроллера в дифференциальные сигналы CAN-H и CAN-L, а также выполняет преобразование в обратном направлении. Он поддерживает скорость передачи до 1 Мбит/с и работает с микроконтроллерами, оснащенными аппаратным CAN-контроллером, или внешними контроллерами, обеспечивающими соответствующие сигнальные линии. Модуль используется в системах автоматизации, робототехнике, устройствах управления и проектах, требующих обмена данными по CAN-шине.

ВстроенныйПовышающий преобразователь позволяет питать модуль от 3 В до 5 В.Это обеспечивает корректную работу приемопередатчика даже в системах с питанием от сети 3 В. Логические уровни сигналов RX и TX соответствуют напряжению, подаваемому на вход VCC. Модуль имеет вход SLNT для активации бесшумного режима, в котором передатчик шины отключается, но прием данных остается активным. Эта функция позволяет контролировать связь CAN без передачи данных по шине.

На нём есть тарелка.оконечный резистор 120 ОмЭто позволяет согласовать линии CAN-H и CAN-L. Резистор следует включать, если модуль расположен на одном из концов шины, требующей согласования. Контроллер CAN подключается через 7-контактный разъем с шагом 2,54 мм, а шина может быть подключена через 3-контактный разъем Phoenix MC с шагом 3,81 мм. Размеры платы составляют 32 x 19 мм, и она имеет два монтажных отверстия диаметром 3,2 мм. Подробную информацию о распиновке, питании и способах подключения можно найти в документации KAmod CAN TJA1051.

Характеристики

• Параметры связи CAN
  • Тип модуля: приемопередатчик шины CAN
  • Микросхема приемопередатчика: NXP TJA1051T/3
  • Максимальная скорость передачи: 1 Мбит/с
  • Сигналы шины: CAN-H, CAN-L
  • Сигналы интерфейса контроллера: RX, TX
  • Управляющий вход: SLNT (бесшумный), активный высокий уровень.
  • Бесшумный режим: отключение передатчика при сохранении возможности приема данных.
  • Оконечное сопротивление: 120 Ом, переключаемое между режимами CAN-H и CAN-L.
  • Требуется взаимодействие с контроллером CAN.
• Уровни мощности и логики
  • Напряжение питания: от 3 В до 5 В постоянного тока
  • Минимальный выходной ток источника питания: 100 мА.
  • Встроенный повышающий преобразователь
  • Логические уровни RX и TX: соответствуют напряжению питания VCC.
• Разъемы и контакты
  • Разъем интерфейса управления: позолоченный контакт 1x7, шаг контактов 2,54 мм.
  • Разъем шины CAN: Phoenix MC, 3 контакта, шаг контактов 3,81 мм.
  • VCC: положительное входное напряжение
  • GND: заземление для питания и управляющих сигналов
  • RX: Выходные данные, полученные с шины CAN.
  • TX: Ввод данных, отправляемых на шину CAN.
  • SLNT: Вход активации бесшумного режима
  • CAN-H и CAN-L: дифференциальные линии шины CAN.
• Механические параметры
  • Размеры пластины: 32 x 19 мм
  • Количество монтажных отверстий: 2
  • Диаметр крепежных отверстий: 3,2 мм

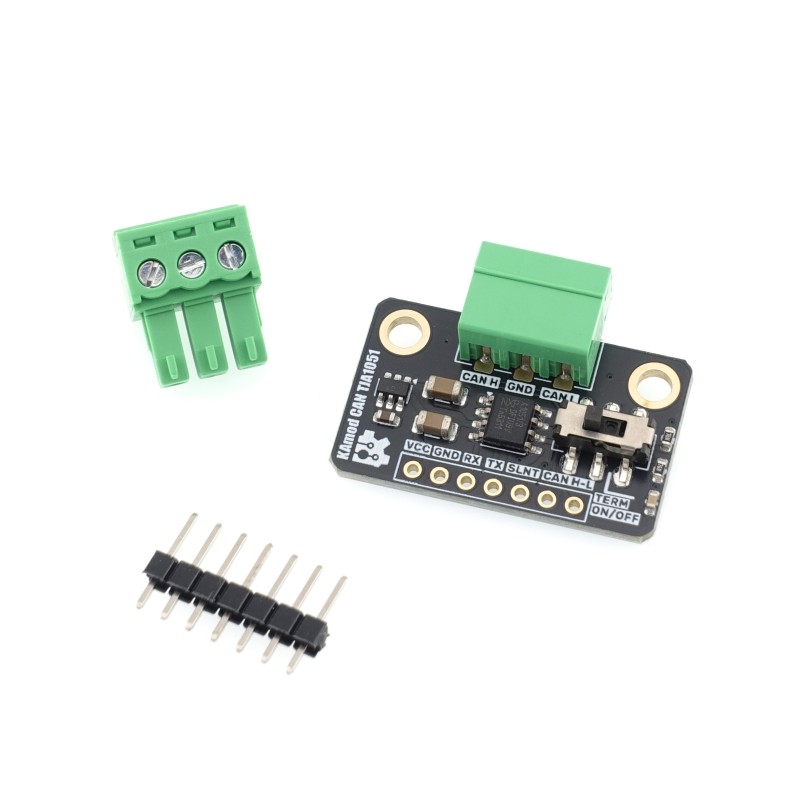

Включено

• Собранный и активированный модуль KAmod CAN TJA1051 - 1 шт.
• Штекерная планка с позолоченным контактом 1x7, шаг 2,54 мм - 1 шт.
