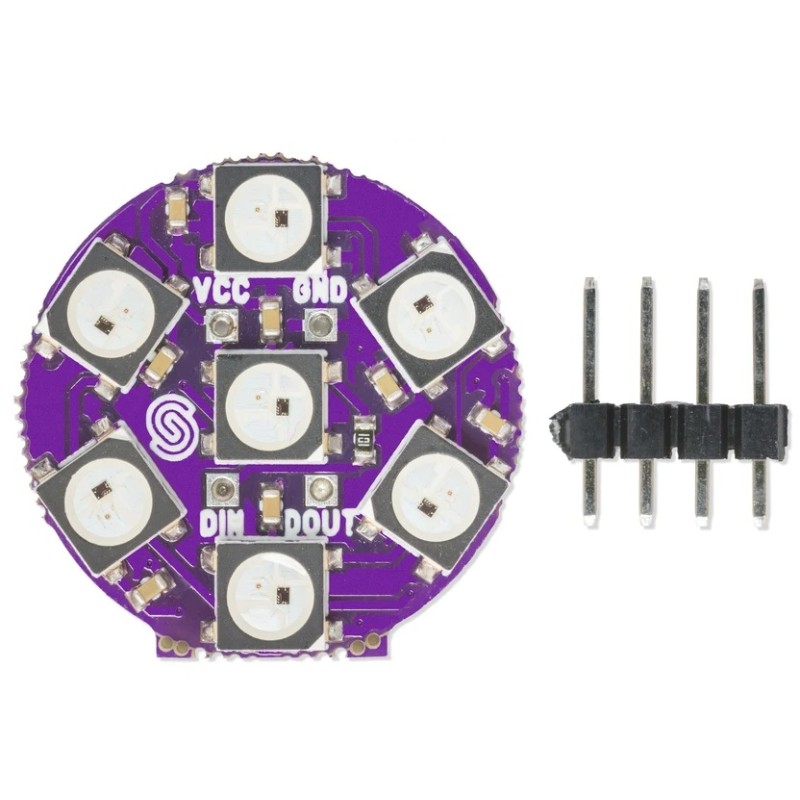

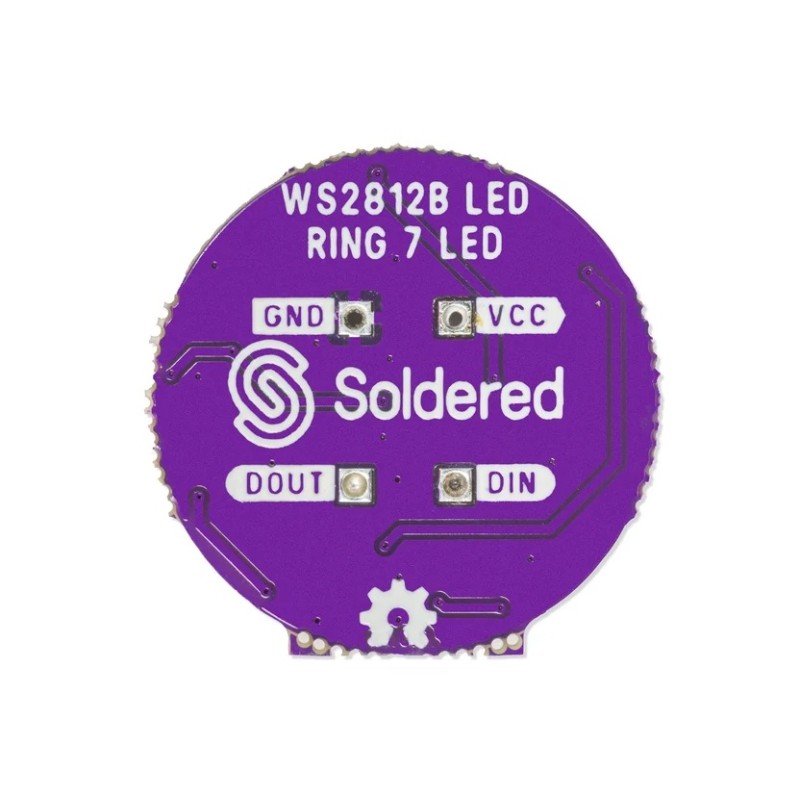

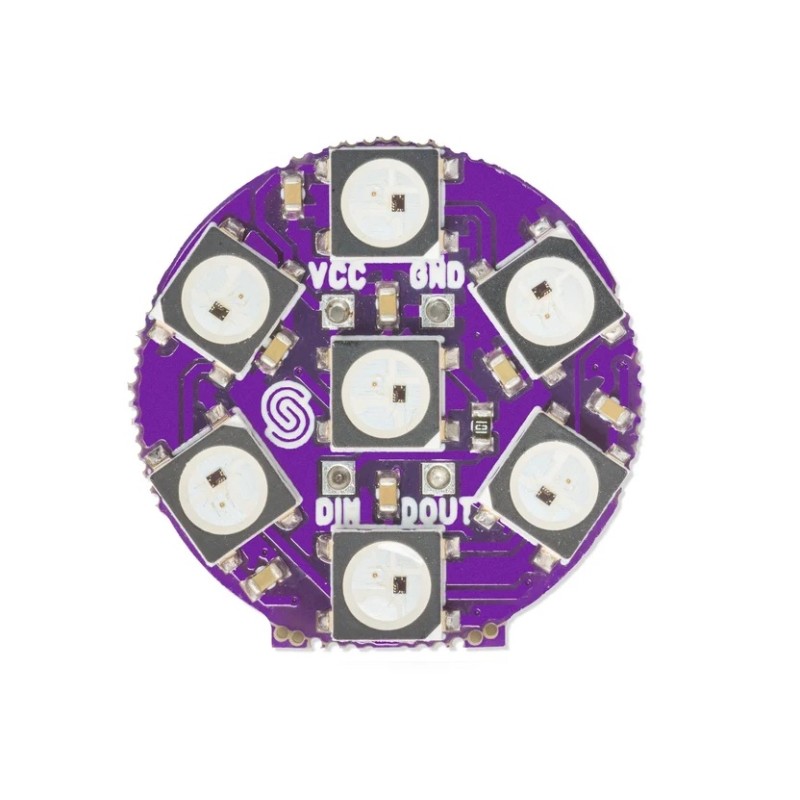

RGB LED кольцо WS2812B, 7 диодов, 5 В, 23 мм - для пайки

Описание

RGB светодиодное кольцоSmart LED WS2812B Ring7В состав компании Soldered входят:7 индивидуально адресуемых светодиодов WS2812BРасположены на круглой плате. Каждый светодиод объединяет источники красного, зеленого и синего света, а также схему управления, позволяющую независимо устанавливать цвет каждой точки. Кольцо может функционировать как индикатор состояния, элемент пользовательского интерфейса, сигнальное устройство или источник световых эффектов в электронных устройствах и проектах на базе микроконтроллеров.

Управление диодами осуществляется посредствомодна линия передачи данныхВыводDINиспользуется для приема данных от микроконтроллера, аТЕСТОПередает сигнал на другой модуль WS2812B. Такая конструкция позволяет соединять несколько модулей последовательно и управлять несколькими светодиодами с помощью одной сигнальной линии.

Напряжение питания составляет5 В постоянного токаСогласно техническим характеристикам конкретной версии Ring7, производитель предоставляет данные о потреблении электроэнергии.18 мА на диодПри выборе источника питания следует учитывать количество диодов и количество подключенных модулей.

Диоды WS2812B имеют габаритные размеры корпуса.5 × 5 ммДиаметр кольца равен23 ммТаким образом, плату можно использовать в небольших панелях, индикаторах и сигнальных элементах.

Характеристики

• светодиоды
  • Тип диода:WS2812B RGB
  • Количество диодов:7
  • Индивидуальная адресация каждого диода
  • Независимое управление компонентами RGB
  • Размеры отдельного диода:5 × 5 мм
• Элементы управления и соединения
  • Управление по одной линии передачи данных
  • DIN: ввод данных
  • DOUT: вывод данных в следующий модуль
  • Возможность последовательного соединения модулей WS2812B
  • VCC: источник питания +5 В
  • GND: Месса
• Источник питания
  • Напряжение питания:5 В постоянного тока
  • Потребляемая мощность в соответствии со спецификациями Ring7:18 мА на диод
• Механические параметры
  • Диаметр кольца:23 мм
