3D-сканер - Revopoint MetroX Pro - Standard Edition

Опис продукту: 3D-сканер - Revopoint MetroX Pro - стандартна версія

Revopoint MetroX Pro — це професійний портативний та настільний 3D-сканер, розроблений для...для оцифрування об'єктів малого та середнього розміру. Він пропонує4 режими сканування, точність одного кадрудо 0,02 мм, точністьдо 0,01 ммта об'ємною точністю 0,02 мм + 0,04 мм x L. У режимі багатолінійного лазера він записуєдо 2 000 000 балів/с, а повнопольове структуроване світло збільшує це значеннядо 7 000 000 балів/сРобочий діапазон становитьвід 200 мм до 400 мм, тоді як підтримувані об'єкти можуть мати томвід 10 x 10 x 10 мм до 1 x 1 x 1 мСканер підходить для зворотного проектування, контролю якості, 3D-друку та швидкого прототипування.

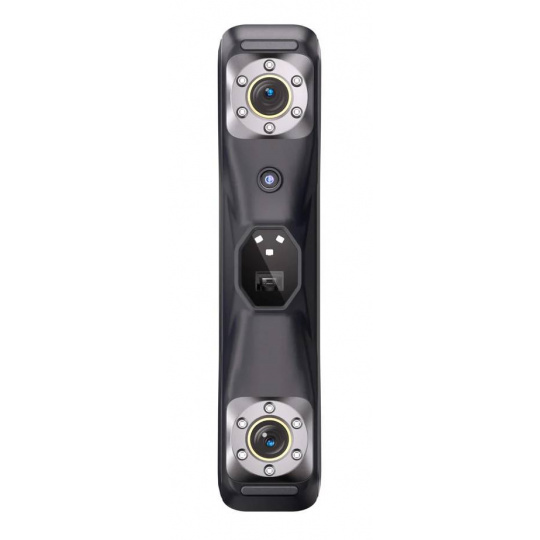

3D сканер - Revopoint MetroX Pro.

Чотири режими роботи дозволяють налаштувати метод збору даних відповідно до форми, поверхні та рівня деталізації сканованого елемента.

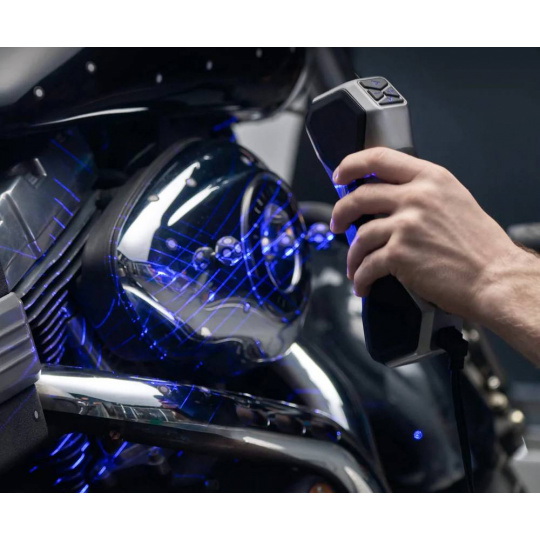

Синій лазер та чотири режими сканування MetroX Pro

Використання Revopoint MetroX Proсиній багатолінійний лазеріповнопольове синє структуроване світло, завдяки чому можна адаптувати метод роботи до геометрії та поверхні тестованого елемента.Режим 30 перехресних лінійвикористовується для швидкого захоплення плоских, темних та блискучих деталей,15 паралельних прямихдозволяє точніше відтворювати краї, заглиблення та дрібні деталі.Повнополевий 62-рядковий режимпризначений для швидкого сканування об'єктів з багатою геометрією та може працювати без маркерів. Четверте рішення -Режим автоматичного програвача, який поєднує в собі сканер, двовісний поворотний стіл у комплекті та програмне забезпечення Revo Metro. Система автоматично змінює положення об'єкта, що полегшує отримання даних з усіх боків без ручного обертання моделі. Цей режим також дозволяєстворення кольорових сканівза допомогою RGB-камери.

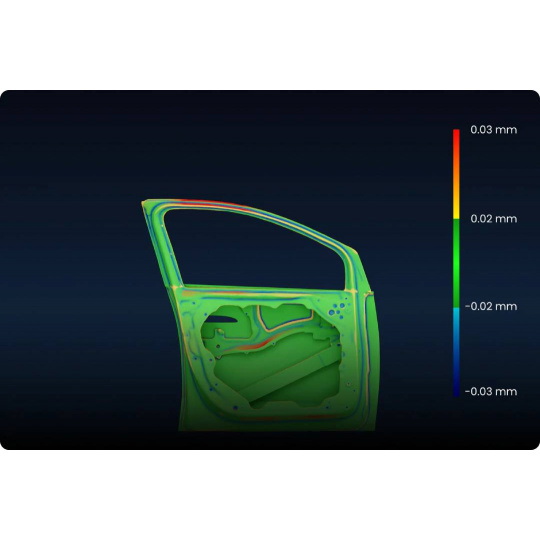

Точність, правильність та швидкість 3D-вимірювань

MetroX Pro пропонує точність зйомки в один кадрдо 0,01 ммі точністьдо 0,02 ммОб'ємна точність0,02 мм + 0,04 мм x Д, де L – довжина сканованого об’єкта в метрах. Максимальна відстань між точками після об’єднання становить 0,05 мм, що дозволяє отримувати щільні моделі з чітко відтвореними краями та деталями. Режим багатолінійного лазера записуєдо 2 000 000 балів/с, тоді як повнопольове структуроване світло досягаєдо 7 000 000 балів/сПри використанні із сумісною відеокартою NVIDIA RTX у Windows сканування може виконуватися зі швидкістю до 60 кадрів/с. Робоча відстань становитьвід 200 мм до 400 мм, а одинична область захоплення варіюється від 160 x 70 мм на відстані 200 мм до 320 x 215 мм на відстані 400 мм. Сканер обробляє предмети об'ємомвід 10 x 10 x 10 мм до 1 x 1 x 1 мЦе робить його придатним як для невеликих механічних деталей, так і для великих корпусів, компонентів машин та конструкторських моделей. Кутове поле зору 43° x 33° дозволяє легко підтримувати достатню робочу зону під час роботи пристрою.

Сканер працює на відстані від 200 мм до 400 мм.

2-мегапіксельна RGB-камера дозволяє створювати барвисті моделі в режимі автоматичного повороту.

Кольорове сканування, без розпилення та робота з маркерами

ВбудованийRGB-камера з роздільною здатністю 2 Мпдозволяєзахоплення кольору в автоматичному режимі сканування за допомогою двовісного поворотного столуЦя функція дозволяє створювати більш реалістичні моделі для презентації, документації та візуалізації. В інших режимах сканер зосереджується переважно на точному відтворенні геометрії. Режими перехресного та паралельного ліній дозволяють...сканування багатьох темних або блискучих поверхонь без використання матуючого агентаОднак, спрей потрібен під час оцифрування прозорих або сильно відбиваючих об'єктів у режимах багатолінійного лазера. У режимах повного поля та автоматичного повороту виробник також рекомендує його використовувати для чорних, прозорих, глянцевих та сильно відбиваючих поверхонь.У режимах лазерного сканування маркери обов'язкові для використання, тоді як у режимі структурованого світла їх можна не використовувати, якщо об'єкт має достатньо характерних геометричних особливостей.Маркери повинні бути розміщені нерівномірно на відстані приблизно 6-7 см один від одного, і в кожному знятому кадрі має бути видно щонайменше п'ять маркерів. Для невеликих об'єктів можна використовувати двовісний поворотний стіл або додатковий комплект блоків маркерів.

Підключення до ПК та програмне забезпечення Revo Metro

Revopoint MetroX Pro підключається до комп'ютера черезКабель USB типу C - USB типу CПрацює з Windows 10 та Windows 11 64-розрядних версій, а також macOS 11.0 або пізніших версій. Лазерне сканування з прискоренням GPU наразі підтримується на сумісних відеокартах NVIDIA RTX 30 та RTX 40 у Windows.Потокове сканування з ПК на мобільний телефон, доступний у моделі MetroX Pro, дозволяєнадсилайте попередній перегляд процесу з комп’ютера на телефон, планшет або додатковий екран за допомогою програми Revo MirrorМобільний пристрій потім виконує роль зовнішнього дисплея, що полегшує моніторинг покриття сканованого об'єкта та виявлення відсутніх даних. Сам процес обчислення все ще відбувається на комп'ютері. Безкоштовне програмне забезпечення.Рево МетроВін використовується для отримання хмар точок, об'єднання послідовних знімків, створення сіток, очищення та редагування даних, а також об'єднання кількох сканів. Програма експортує файли.PLY, OBJ, STL, ASC, 3MF, GLTF та FBX, що забезпечує сумісність з популярними програмами САПР, програмами 3D-моделювання та зрізами. Крім того, скановані зображення можна перенести до окремо проданих програм Revo Design та Revo Measure, які розширюють середовище завдяки можливостям сканування в САПР, зворотного проектування та контролю розмірів.

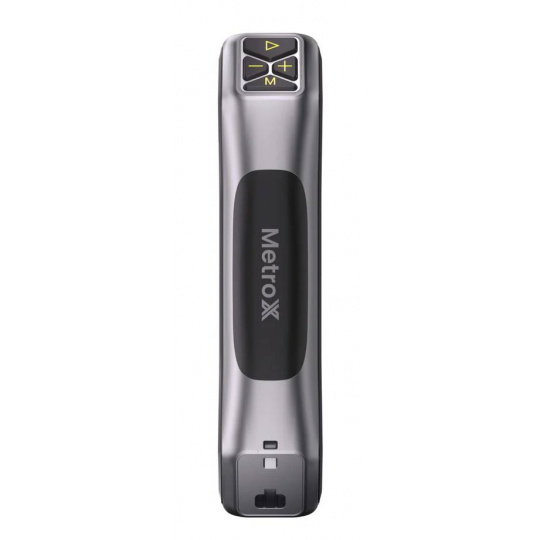

MetroX Pro з'єднується з комп'ютером через USB Type-C.

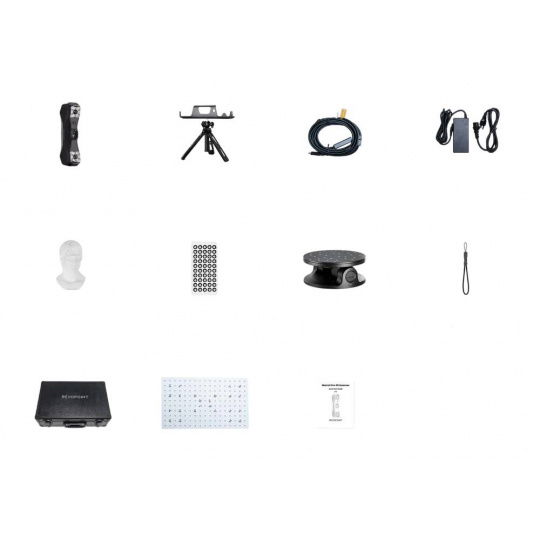

Елементи, що входять до комплекту.

Вміст набору

• 3D сканер Revopoint MetroX Pro
• Ремінець на зап'ястя
• Штатив з тримачем для сканера
• USB Type C - кабель USB Type C
• Зарядний пристрій
• Тестова модель у формі бюста
• Маркери діаметром 6 мм - 500 штук
• Двовісний поворотний стіл
• Транспортний кейс
• Калібрувальна пластина
• Короткий посібник

Технічні характеристики та порівняння 3D-сканерів Revopoint MetroX та MetroX Pro
