Перетворювач D-Sun PL2303 USB-UART

Опис продукту: Перетворювач USB-UART D-Sun PL2303

Конвертер дозволяєкомунікаціяміж двома популярними послідовними інтерфейсами: USB та UART. Модуль базується на мікросхемі PL2303. Система працює з Windows 7 без необхідності встановлення драйверів. Модуль може використовуватися для обміну даними між комп'ютером та мікроконтролерною системою або для програмування електронних комплектів з вихідним послідовним інтерфейсом, наприклад, Arduino або STM32Discovery. В операційній системі він відображається як віртуальний COM-порт.

Плата має роз'єми з кроком 2,54 мм, які підходять для встановлення на макетну плату або дозволяють підключення за допомогою дротів.

Технічні характеристики перетворювача USB-UART D-Sun PL2303

• Крок роз'єму: 2,54 мм
• Зв'язок із системою: Windows 7
• Напруга живлення: 3,3 В або 5 В

Роз'єми перетворювача PL2303

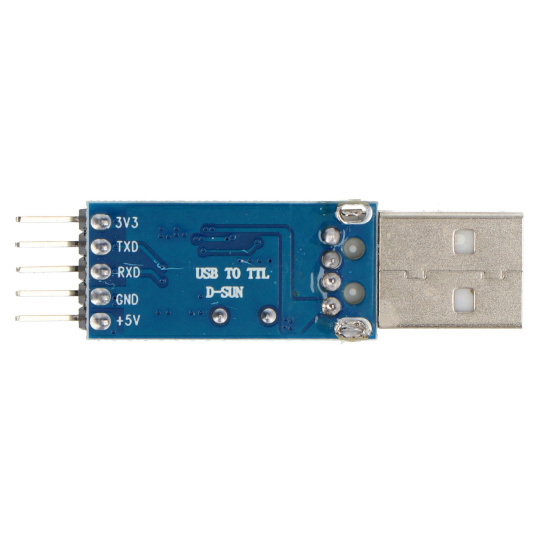

Перетворювач D-Sun PL2303 USB-UART оснащений роз'ємом USB типу A, сумісним з USB-портами настільних комп'ютерів, ноутбуків та більшості одноплатних міні-комп'ютерів. На іншому боці плати розташований 5-контактний роз'єм типу "тато" із золотим контактом, що забезпечує такі підключення:

• 3V3 – додаткова напруга живлення для цифрових систем (наприклад, мікроконтролерів STM32),
• TXD – вихід передавача UART (для підключення до лінії RXD зовнішнього пристрою),
• RXD – вхід приймача UART (для підключення до лінії TXD зовнішнього пристрою),
• GND – заземлення системи,
• +5 В – основна лінія живлення.

Підключення та використання перетворювача USB-UART

Мінімальний набір ліній, необхідних для встановлення з'єднання між комп'ютером та платою, з якою ми хочемо встановити зв'язок, включає землю (GND) та принаймні одну з ліній TXD/RXD - одне з'єднання іноді використовується, коли нам не потрібен двонаправлений зв'язок USB-UART, а ми хочемо лише зчитувати дані (у цьому випадку ми підключаємо лінію RXD перетворювача до виходу TX/TXD прослуховувального пристрою) або лише надсилати дані (у цьому випадку ми повинні підключити вихід TXD перетворювача до лінії, позначеної як RX або RXD зовнішнього пристрою).

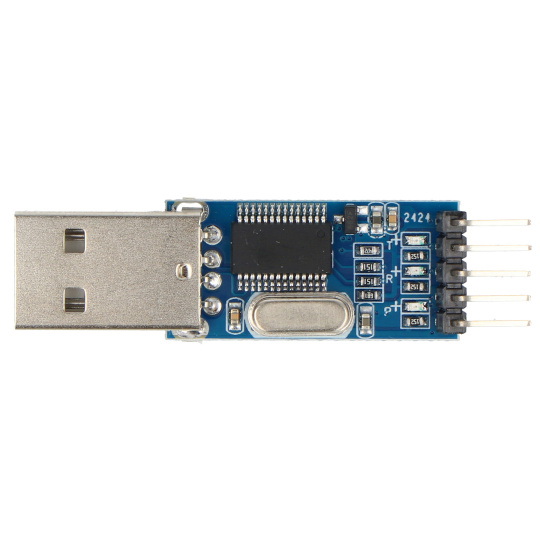

Як і інші перетворювачі USB - UART / RS232 / RS485, представлений модуль має три SMD-світлодіоди, які індикують робочий стан пристрою:

• P – діод, що сигналізує про наявність живлення,
• R – індикатор прийому даних,
• T – індикатор передачі даних.
