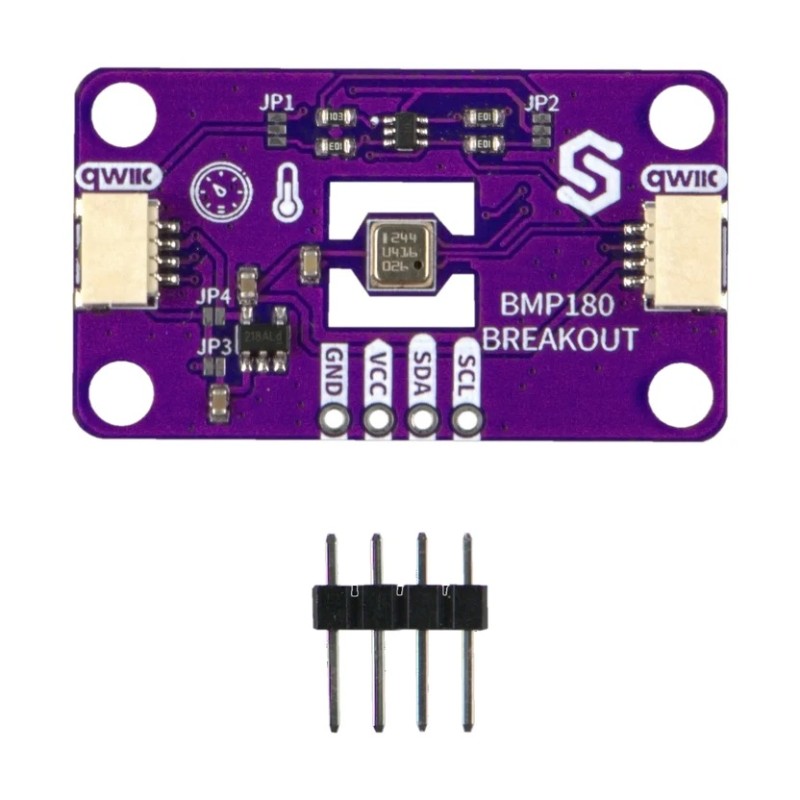

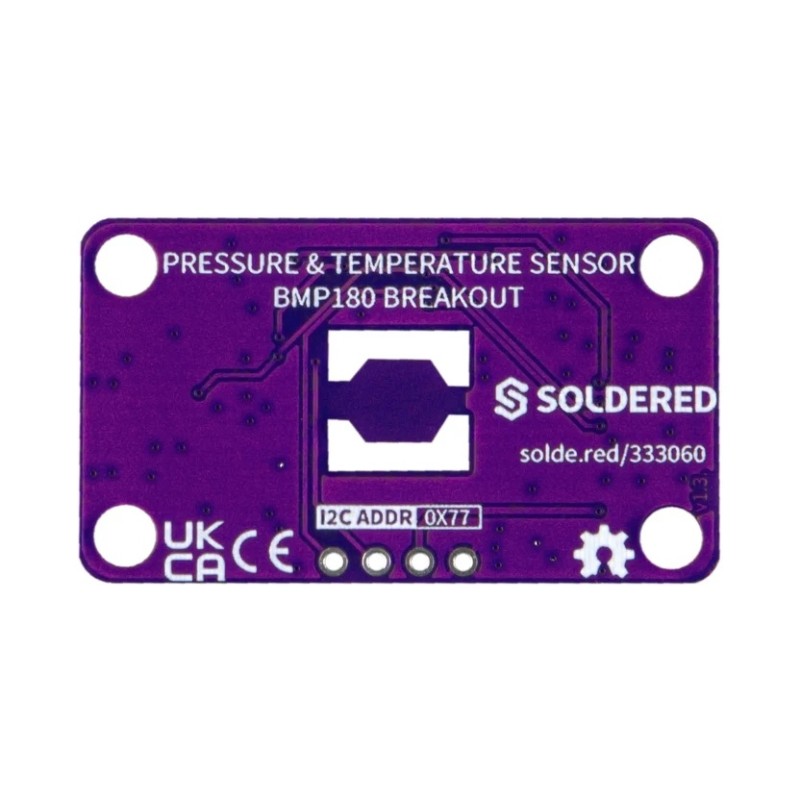

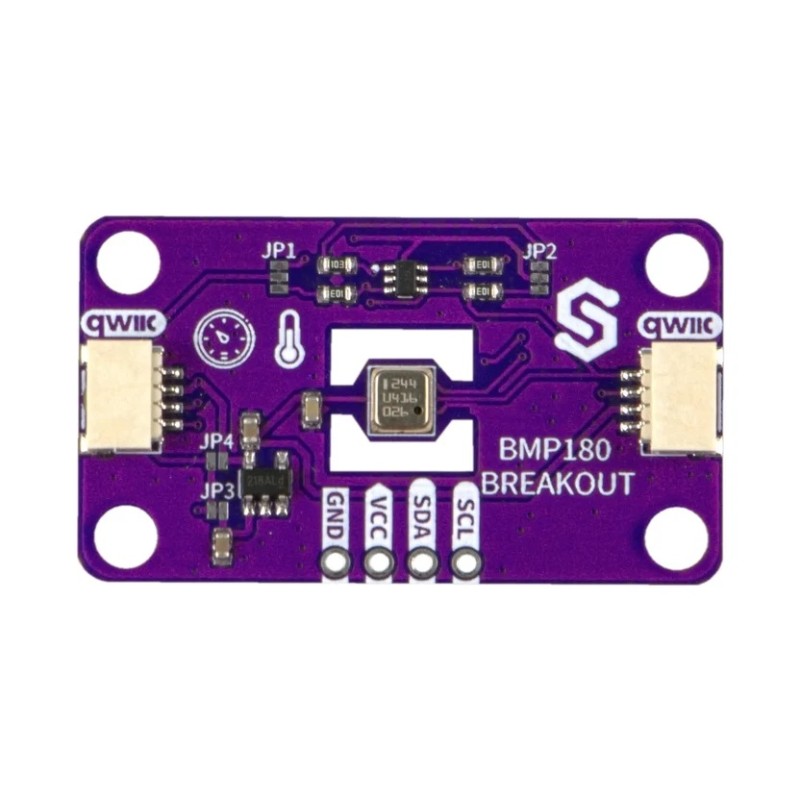

Датчик тиску та температури BMP180 I2C Qwiic - паяний

опис

Модуль датчика тиску та температуриРоз'єм для датчика тиску та температури BMP180Паяний використовує цифрову системуБМП180Bosch. Датчик вимірює атмосферний тиск і температуру за допомогою п'єзорезистивного ефекту. Зміни тиску також можна використовувати для розрахунку висоти, що робить модуль придатним для використання в метеостанціях, альтиметрах, реєстраторах даних навколишнього середовища та портативних пристроях.

Діапазон вимірювання тиску становить300–1100 гПа, тоді як діапазон вимірювання температури включаєвід -40 до 85°CВиробник забезпечує точність вимірювання температури±2°Cі відхилення вимірювання тиску±0,02 гПаВбудована EEPROM зберігає дані калібрування, що використовуються під час обробки результатів вимірювань.

Зв'язок з мікроконтролером відбувається через шинуI2Cза постійною адресою0x77Модуль має контакти VCC, GND, SDA та SCL, а також2 роз'єми Qwiic, що дозволяє підключати плату до сумісних модулів без паяння. Стандартне споживання струму становить приблизно5 мкА, а в режимі очікування падає приблизно до0,1 мкА.

Плата підтримує блок живлення3,3 В та 5 Взавдяки вбудованому регулятору напруги. Система BMP180 працює з логікою 3,3 В, а конструкція плати також забезпечує сумісність із системами 5 В. Розміри модуля22 × 22 мм, та монтажні отвори діаметром3,2 ммпідходять для гвинтів M3.

Властивості

• Вимірювання
  • Сенсорна система:БМП180
  • Вимірювання атмосферного тиску та температури
  • Можливість розраховувати висоту на основі тиску
  • Діапазон вимірювання тиску:300–1100 гПа
  • Відхилення вимірювання тиску залежно від виробника:±0,02 гПа
  • Діапазон вимірювання температури:від -40 до 85°C
  • Точність вимірювання температури:±2°C
  • Інтегровані дані калібрування в EEPROM
• спілкування
  • Інтерфейс:I2C
  • Фіксована адреса I2C:0x77
  • Роз'єми:2 × Квіік
  • Контакти: VCC, GND, SDA, SCL
• Блок живлення
  • Підтримуване джерело живлення плати:3,3 В та 5 В
  • Рівень системної логіки:3,3 В
  • Вбудований регулятор напруги
  • Стандартне споживання енергії:5 мкА
  • Споживання енергії в режимі очікування:0,1 мкА
• Механічні параметри
  • Розміри плитки:22 × 22 мм
  • Діаметр отворів для штифтової головки:1,5 мм
  • Діаметр монтажних отворів:3,2 мм
  • Монтажні отвори адаптовані до гвинтів M3
