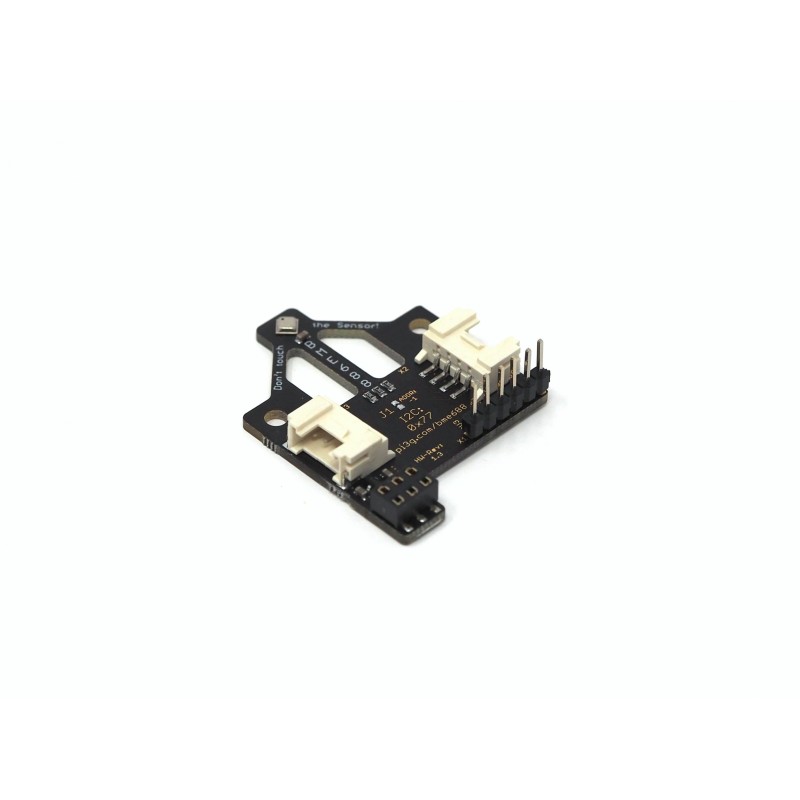

Плата розподілу BME688 - датчик якості повітря зі штучним інтелектом

опис

Вимірювальний модуль датчика Bosch BME688 призначений для моніторингу параметрів навколишнього середовища та якості повітря. Система вимірює температуру в діапазонівід -40°C до 85°C, відносна вологістьвід 0% до 100%, атмосферний тисквід 300 гПа до 1100 гПата газостійкість залежно від наявності летких органічних сполукЛОСПрограмне забезпечення Bosch BSEC дозволяє використовувати дані датчиків для визначення індексу якості повітря в приміщенні (IAQ).

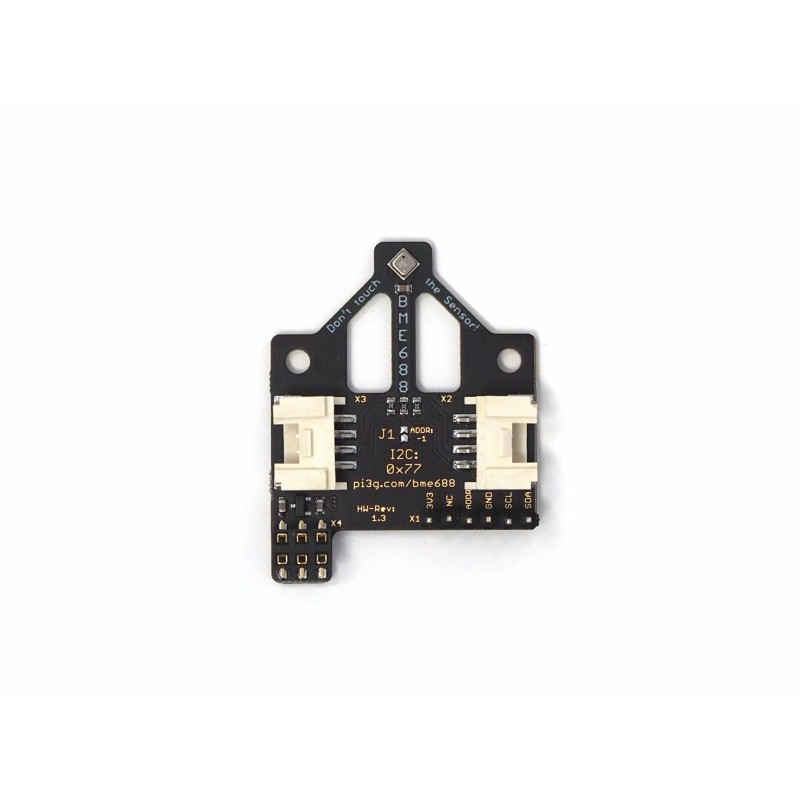

BME688 може працювати зСтудія штучного інтелекту Bosch, що дозволяє навчати алгоритми, що розпізнають характерні профілі різних газових сумішей. Рішення дозволяє створювати програми, які використовують датчик як цифровий ніс, наприклад, для розпізнавання специфічних запахів та змін у складі повітря. Конструкція плати розміщує датчик якомога далі від Raspberry Pi, обмежуючи вплив тепла, що генерується комп'ютером, на вимірювання температури навколишнього середовища.

Зв'язок із системою здійснюється черезI2C, занапруга живленнята логічні рівні3,3 ВДошка оснащенароз'єм для прямого підключення до Raspberry Piта невикористані контакти з розташуванням, сумісним з Raspberry Pi Pico. Два роз'єми, сумісні з Grove, дозволяють розширити шину I2C за допомогою додаткових датчиків або модулів. Плата BME688 може використовуватися в системах моніторингу якості повітря, автоматизації будівель, вимірювальних станціях та проектах, пов'язаних з класифікацією газових сумішей.

Властивості

• датчик
  • Система: Bosch BME688
  • Вимірювання температури: від -40°C до 85°C
  • Вимірювання атмосферного тиску: від 300 гПа до 1100 гПа
  • Вимірювання відносної вологості: від 0% до 100%
  • Вимірювання опору летких органічних сполук (ЛОС)
  • Індекс якості повітря IAQ: розраховано за допомогою Bosch BSEC
  • Підтримка Bosch AI Studio
  • Можливість навчання розпізнаванню різних газових сумішей
  • Споживання струму датчиком у стандартному режимі сканування газу: 3,9 мА
• Інтерфейс та блок живлення
  • Інтерфейс зв'язку: I2C
  • Напруга живлення: 3,3 В
  • Логічний рівень: 3,3 В
  • Адреса BME688: налаштовується через J1 та контакт ADDR
  • Роз'єми Grove: 2 x I2C / 3.3V
• Сумісність
  • Raspberry Pi 1B - 4B
  • Raspberry Pi Zero
  • Raspberry Pi Pico з використанням макетної плати
  • Arduino з логікою 3.3V через роз'єм Grove
  • Інші пристрої, що підтримують Grove та I2C 3.3V
