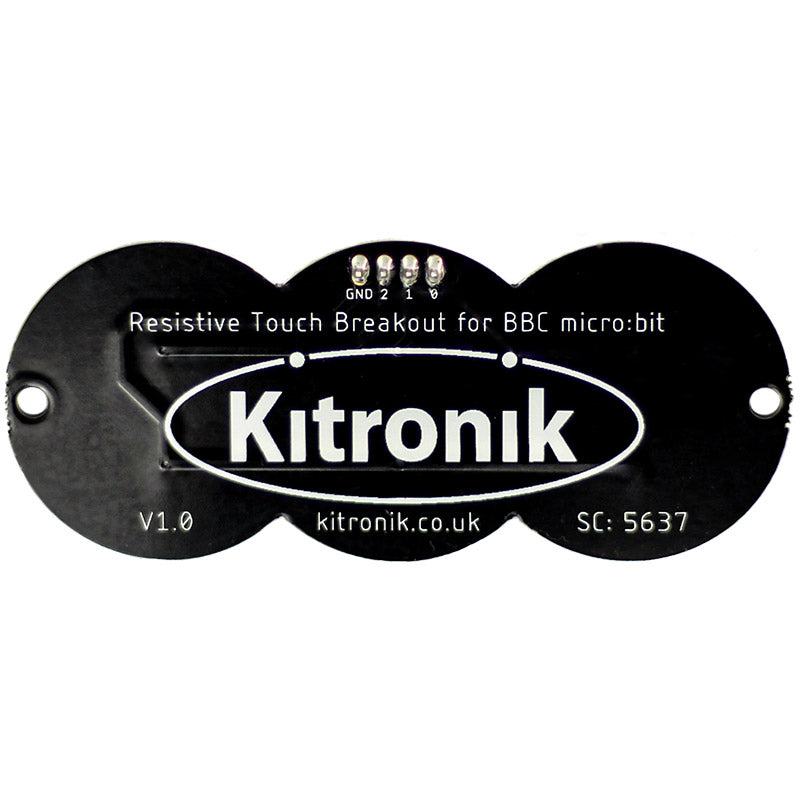

Kitronik 5637 - резистивна сенсорна клавіатура для BBC micro:bit - 3 сенсорні поля

опис

Резистивна сенсорна клавіатура для BBC micro:bitВона має три великі контактні площадки, що відповідають контактам мікроконтролера P0, P1 та P2. Кожна площадка складається з двох частин, і дотик до неї пальцем з'єднує відповідний вхід із землею через опір шкіри. Таке рішення дозволяє використовувати плату як простий користувацький інтерфейс для освітніх проектів, контролерів, ігор, панелей селекторів та сенсорних систем.

Заводський роз'єм Goldpin забезпечує лінії P0, P1, P2 та GND, що дозволяє підключати модуль до макетної плати або інших компонентів за допомогою перемичок. Також доступні паяльні з'єднання. Функціональність сенсорного екрана програмується в редакторі Microsoft MakeCode за допомогою стандартних блоків, що підтримуються BBC micro:bit. Два монтажні отвори M3 полегшують монтаж плати в корпусі, на панелі або безпосередньо в конструкції проекту.

Властивості

• Сенсорні панелі
  • Кількість сенсорних полів: 3
  • Підтримувані контакти BBC micro:bit: P0, P1 та P2
  • Резистивне виявлення дотику
  • Активуйте поле, торкнувшись пальцем обох частин поверхні
  • Загальне з'єднання із заземленням
  • Підтримується стандартними функціями Microsoft MakeCode
• З'єднання та складання

  • Заводський роз'єм Goldpin
  • Контакти на роз'ємі: P0, P1, P2 та GND
  • Можливість підключення за допомогою з'єднувальних кабелів
  • Можливість виконання паяних з'єднань
  • 2 монтажні отвори M3
  • Можна встановити на поверхні або в корпусі проєкту
• Розміри
  • Довжина: 72 мм
  • Висота: 33,6 мм
  • Товщина друкованої плати: 1,6 мм
• Необхідні елементи
  • BBC мікро:біт
  • Кабель USB-A - microUSB 1 м
  • З'єднувальні кабелі M-M або M-F, залежно від способу підключення

В комплекті

• 1 x резистивна сенсорна клавіатура Kitronik 5637
