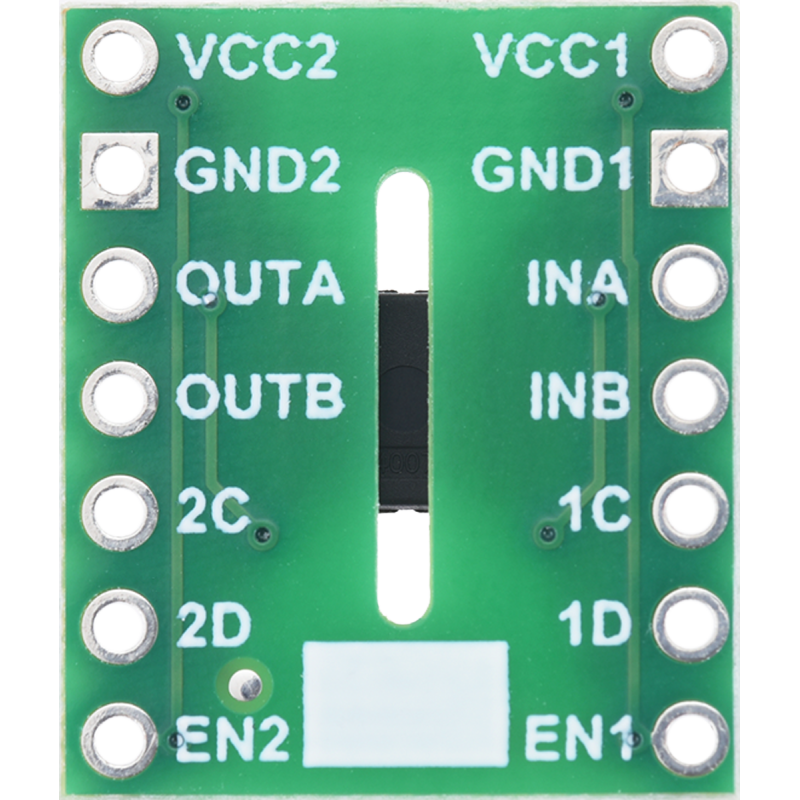

4-канальний цифровий ізолятор ISO6542 - Pololu 5744

опис

Цифровий ізолятор Pololu 5744 використовує мікросхему ISO6542 від Texas Instruments.для гальванічної розв'язкицифрові сигнальні лінії між двома електронними системами. Модуль забезпечує 4 канали зв'язку, 2 з яких передають сигнал в одному напрямку, а 2 - у зворотному. Максимальна швидкість передачі становить50 Мбіт/сна канал, тому модуль можна використовувати у високошвидкісних цифрових інтерфейсах тасистеми КОНТРОЛЬ.

Обидві сторони ізолятора мають незалежні лінії електропередачVCC1/GND1 та VCC2/GND2, а їхні землі не з'єднані одне з одним. Кожна сторона може працювати з напругою в діапазоні1,71–1,89 В або 2,25–5,5 В,а застосування різних напруг з обох сторін також дозволяє перетворювати логічні рівні.EN1 та EN2дозволяють контролювати активність виходів з обох боків ізолятора.

Система забезпечує функціональну ізоляцію400 VRMS (вертикальна середня середня величина), а зазор, зроблений у платі, збільшує мінімальну довжину шляху витоку на друкованій платі приблизно до 5,3 мм. У разі вхідного сигналу або збою живлення виходи за замовчуванням переходять у високий стан (Default High). Виводи в растрі2,54 ммсумісні зі стандартомсмужки із золотих штифтів та контактні пластини.

Властивості

• Виробник: Pololu
• Номер продукту Pololu: 5744
• Використаний чіп: Texas Instruments ISO6542
• Тип пристрою: 4-канальний цифровий ізолятор
• Ізоляція: функціональна, гальванічна
• Кількість та напрямок каналів: 4, включаючи 2 в одному напрямку та 2 у зворотному напрямку
• Максимальна швидкість передачі: 50 Мбіт/с на канал
• Стан виходу за замовчуванням: високий (Високий за замовчуванням)
• Діапазон напруги живлення: 1,71–1,89 В або 2,25–5,5 В
• Сторони живлення: незалежні VCC1/GND1 та VCC2/GND2
• Підтримка перетворення логічних рівнів
• Вихідне керування: EN1 та EN2
• Робоча напруга ізоляції: 400 В середньоквадратичне значення
• Мінімальна довжина шляху витоку на друкованій платі: 5,3 мм
• Крок шпильки: 2,54 мм
• Розміри плати: приблизно 15,2 × 17,8 мм
