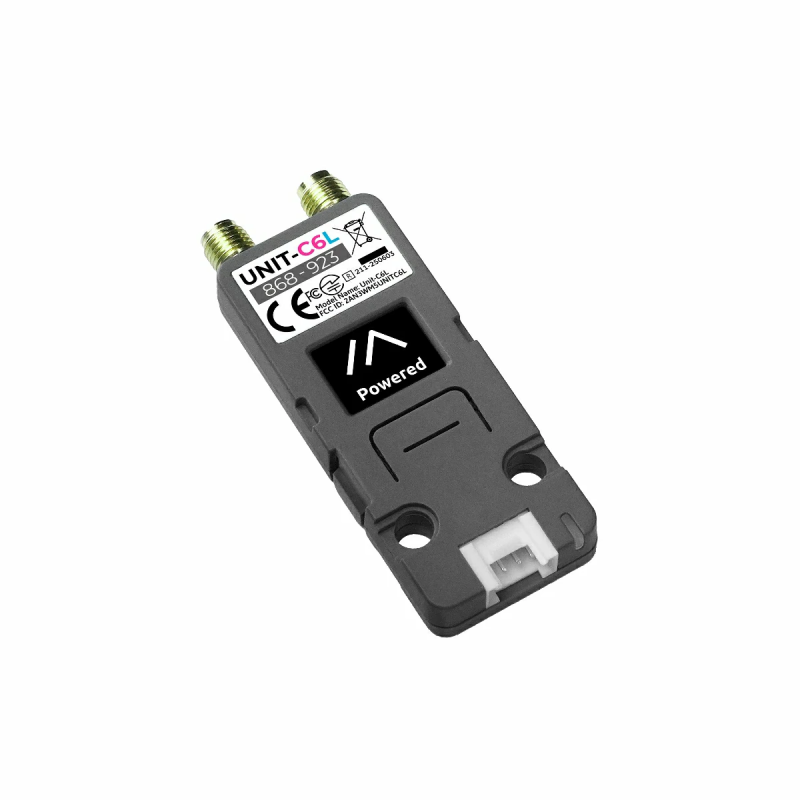

M5Stack U202 Unit C6L - комунікаційний модуль LoRa для Meshtastic з ESP32-C6 та SX1262

опис

Комунікаційний модуль LoRa оснащений ESP32-C6 та приймачем SX1262, що працює в діапазоні 868-923 МГц., що дозволяє використовувати пристрій у мережах Meshtastic та в незалежно розроблених програмах бездротового зв'язку.Дизайн базується на модулі Stamp C6LoRaта інтегрує схему радіочастотної комутації. ESP32-C6 використовує 32-бітне ядро RISC-V з тактовою частотою до 160 МГц, а також додаткове енергоефективне ядро RISC-V з тактовою частотою 20 МГц та має 16 МБ флеш-пам'яті. Максимальна потужність передачі LoRa становить +22 дБм, тоді як чутливість приймача досягає -147 дБм у режимі низької швидкості.

Вбудований монохромний OLED-дисплей 0,66 дюйма з роздільною здатністю 64 x 48 пікселівЦе дозволяє відображати основну інформацію без додаткового екрана. Керування доповнюється програмованим RGB-світлодіодом WS2812C, зумером та кнопкою користувача.Для підключення антен LoRa 868 МГц та 2,4 ГГц WiFi використовуються два антенні роз'єми. Роз'єм HY2.0-4P.дозволяє приєднувати додаткові модулі та датчики, а монтажні отвори залишаються сумісними з елементами LEGO.

Властивості

• Процесор і пам'ять
  • Мікроконтролер ESP32-C6
  • 32-бітне основне ядро RISC-V до 160 МГц
  • Енергоефективне 32-бітне ядро RISC-V з тактовою частотою 20 МГц
  • Флеш-пам'ять 16 МБ
• LoRa-зв'язок
  • LoRa-трансивер SX1262
  • Діапазон частот LoRa 868-923 МГц
  • Максимальна потужність передачі LoRa +22 дБм
  • Чутливість приймача LoRa до -147 дБм
  • Підтримка Meshtastic
  • Роз'єм антени SMA для LoRa
  • Антена LoRa 868 МГц з коефіцієнтом посилення 3 дБі
• Підключення до Wi-Fi
  • Wi-Fi 6 2,4 ГГц
  • Роз'єм SMA антени для Wi-Fi
  • Wi-Fi антена 2,4 ГГц з коефіцієнтом посилення 3 дБі
• Дисплей та елементи керування
  • 0,66-дюймовий монохромний OLED-дисплей SSD1306
  • Роздільна здатність 64 x 48 пікселів
  • Програмований RGB-діод WS2812C
  • Вбудований зумер
  • Кнопка користувача
• Живлення та інтерфейси
  • Живлення 5 В постійного струму через USB Type-C
  • Розширювальний роз'єм HY2.0-4P
  • Схема захисту від перенапруги AW32901FCR
  • Споживання струму в режимі сну з блоком живлення HY2.0-4P: 696,86 мкА
  • Споживання енергії в режимі сну з блоком живлення USB Type-C: 866,42 мкА
  • Споживання струму в режимі очікування LoRa RX: 85,18 мА
  • Споживання струму під час безперервної передачі LoRa на максимальній потужності: 80,02 мА
• Дизайн
  • сумісні з LEGO монтажні отвори
  • Розміри 62 x 24 x 8 мм без антени
  • Вага 13,6 г без антени

В комплекті

• Модуль стекового блоку M5Stack C6L
• Стрижнева антена SMA 2,4 ГГц
• Стрижнева антена SMA 868 МГц
• Кабель HY2.0-4P Grove, довжина 20 см
