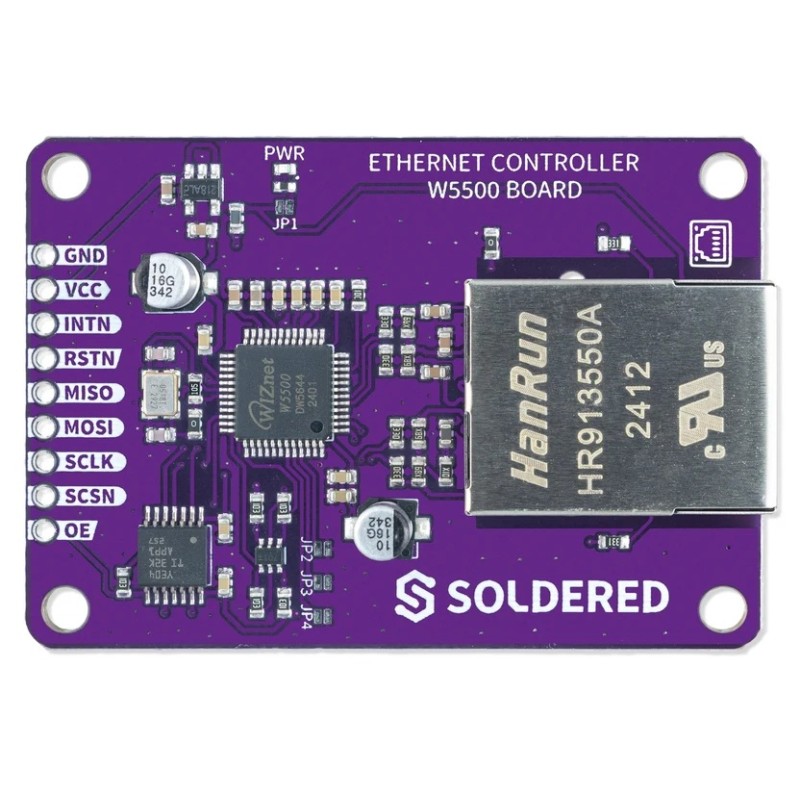

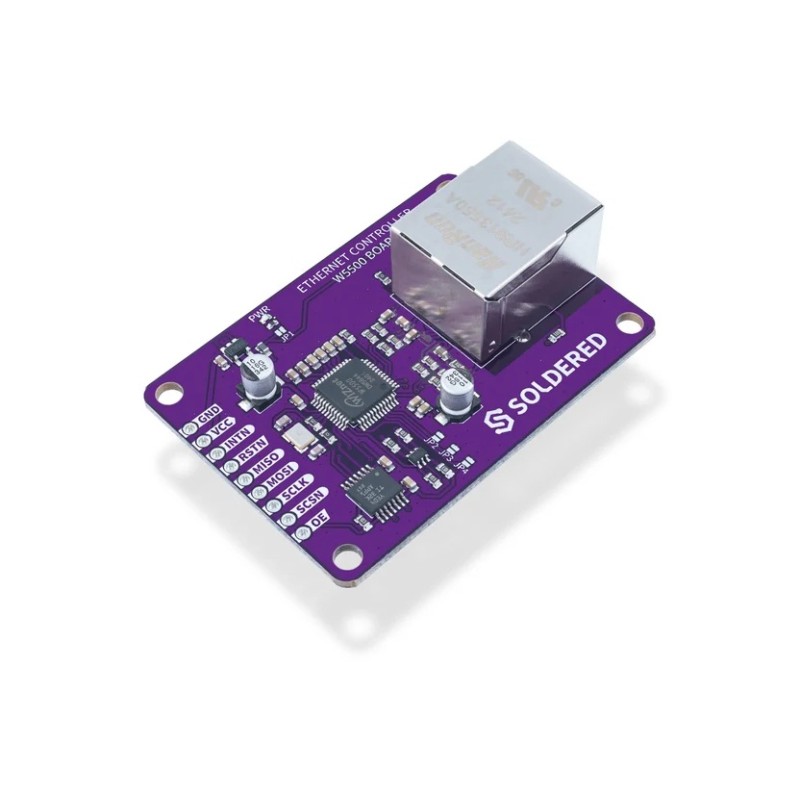

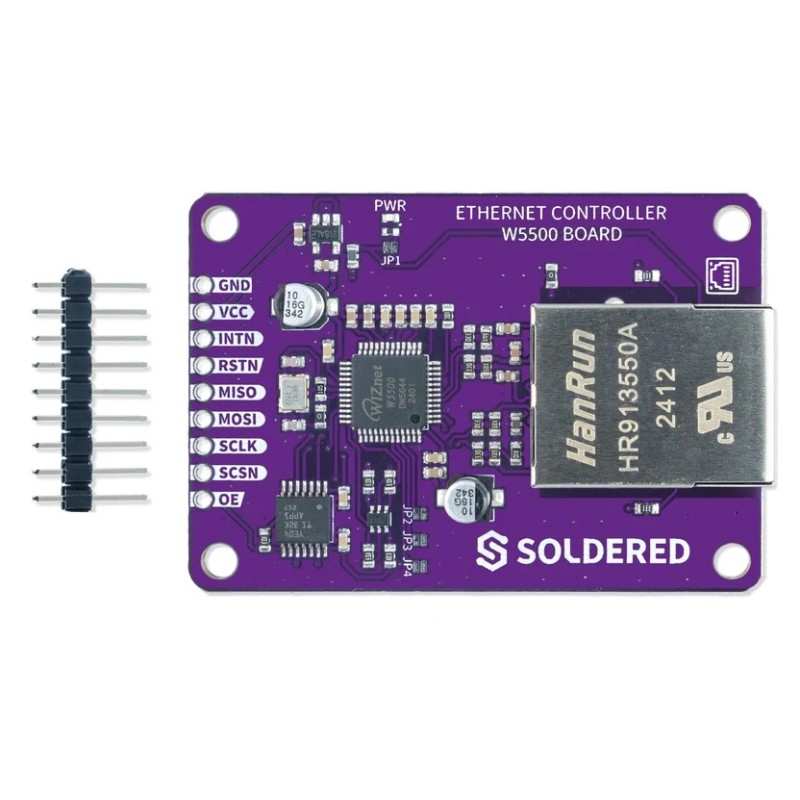

Контролер Ethernet W5500 10/100 Мбіт/с SPI RJ45 - паяний

опис

Модуль зв'язкуПлата Ethernet-контролера W5500Паяний використовує контролерWIZnet W5500для реалізації дротового Ethernet-зв'язку в системах з мікроконтролерами. Пристрій інтегрує апаратний стек TCP/IP, контролер 10/100 Ethernet MAC та рівень PHY, що зменшує навантаження на мікроконтролер, пов'язане з мережевим зв'язком. Модуль може використовуватися в пристроях Інтернету речей, системах автоматизації, реєстраторах даних, мережевих контролерах та інших пристроях, що потребують дротового доступу до мережі.

W5500 підтримує протоколиTCP, UDP, IPv4, ICMP, ARP, IGMP та PPPoEі робить доступним32 КБ внутрішньої буферної пам'ятіпризначений для обробки Ethernet-пакетів. Контролер дозволяє одночасну роботу до8 роз'ємів для обладнання, що дозволяє створювати кілька мережевих підключень в межах однієї програми.

Зв'язок з мікроконтролером відбувається через шинуSPIвикористовуючи лінії MISO, MOSI, SCLK та SCSN. Також доступна розпіновкаМІЖНАРОДНИЙдля обробки переривань,РТСНскинути налаштування контролера таОЕконтроль стану контактів інтерфейсу. Підключення до дротової мережі Ethernet здійснюється вбудованимРоз'єм RJ45.

Апаратні перемички JP2, JP3 та JP4 дозволяють налаштувати режим роботи рівня PHY, включаючи роботу 10BASE-T або 100BASE-TX, напівдуплексний або повнодуплексний режим, а також автоматичне узгодження. Розміри плати:54 × 38 мм, та монтажні отвори діаметром3,2 ммпідходять для гвинтів M3.

Властивості

• Ethernet
  • Контролер:WIZnet W5500
  • Апаратний стек TCP/IP
  • Інтегрований 10/100 Ethernet MAC та PHY
  • Підтримувані протоколи:TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
  • Внутрішня буферна пам'ять:32 КБ
  • Кількість одночасно підтримуваних апаратних сокетів:8
  • Режими Ethernet: 10BASE-T та 100BASE-TX
  • Підтримка напівдуплексного та повного дуплексного режимів
  • Автоматична підтримка переговорів
  • Мережевий роз'єм:RJ45
• Зв'язок з мікроконтролером
  • Інтерфейс:SPI
  • Лінії SPI: MISO, MOSI, SCLK, SCSN
  • Вихід переривання:МІЖНАРОДНИЙ
  • Скидання входу:РТСН
  • Розпіновка виводу увімкнення:ОЕ
• Конфігурація
  • JP1: Керування діодами PWR
  • JP2: конфігурація PMODE0
  • JP3: конфігурація PMODE1
  • JP4: конфігурація PMODE2
• Механічні параметри
  • Розміри плитки:54 × 38 мм
  • Діаметр отворів для штифтових планок:1,5 мм
  • Діаметр монтажних отворів:3,2 мм
  • Монтажні отвори адаптовані до гвинтів M3
